樓主  發表于: 2014-09-09 19:18
圖片：

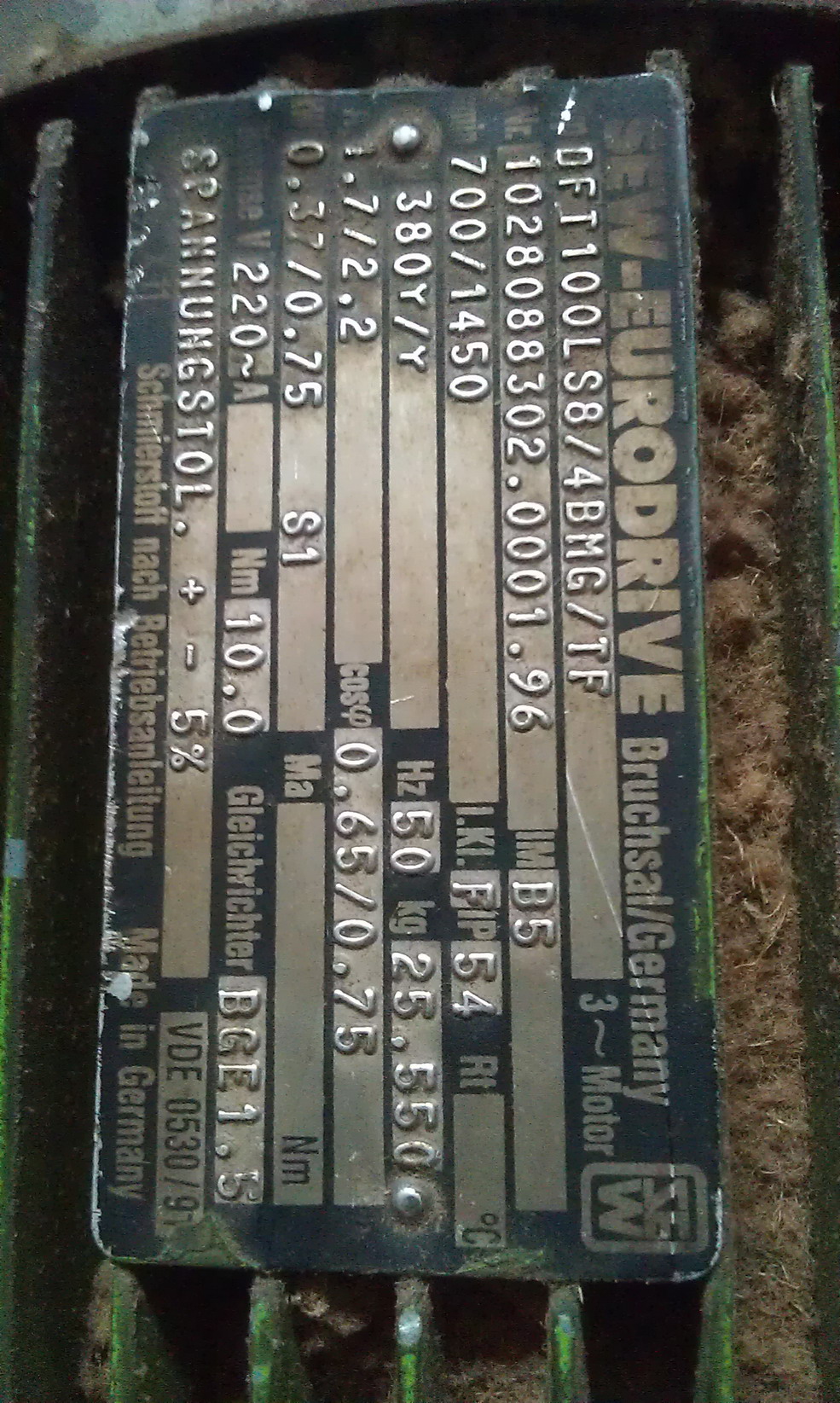

描述：電機銘牌，怪怪的
圖片：
描述：電機網罩內已拆掉剎車離合器，如果有剎車離合，估計還不止這6根線。
圖片：

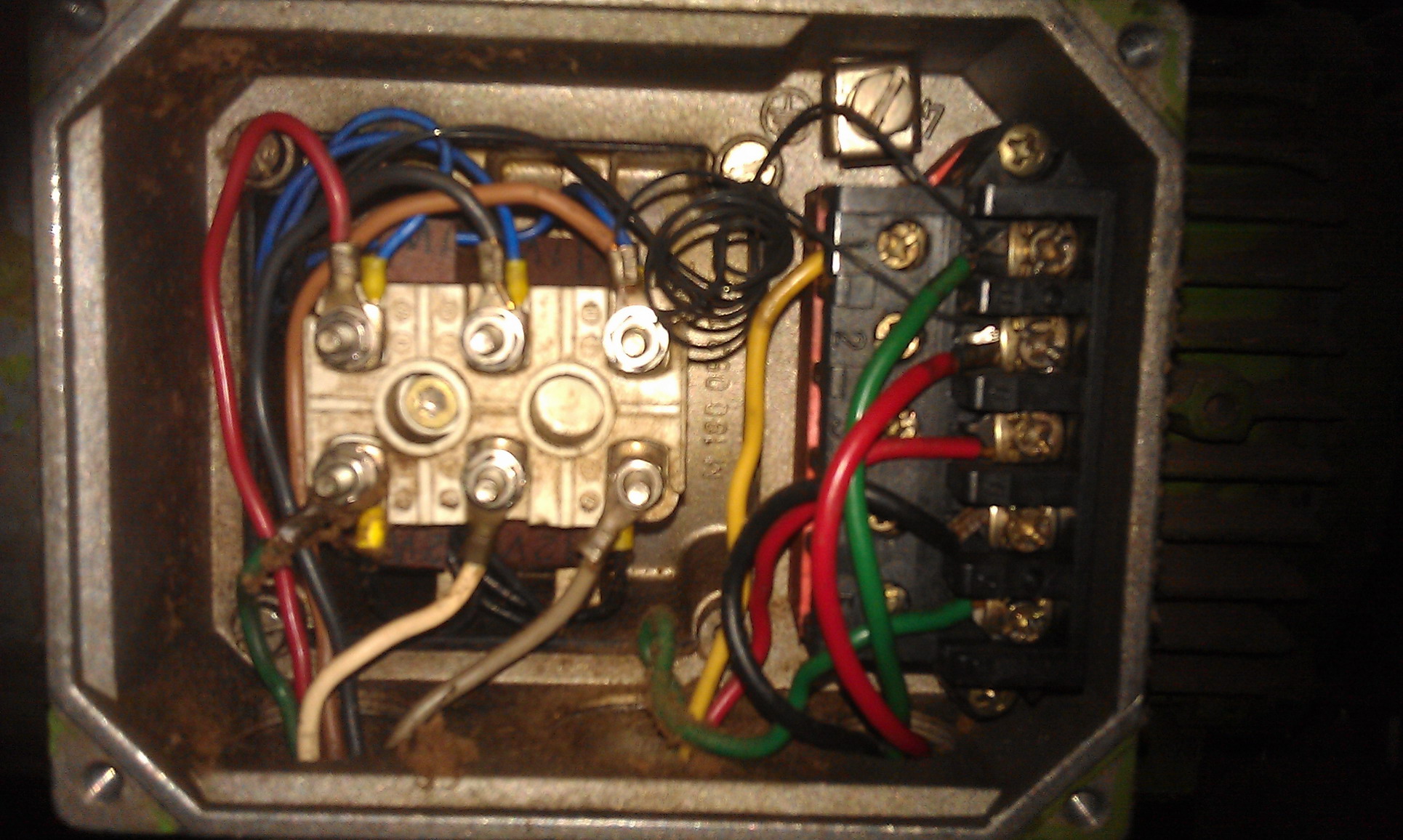

如圖：這是20年前的德國電機接線盒，電機是交流的。用伺服級變頻器（據說）帶動，電機外形跟國產的普通電機是一樣的，這電機接線盒右邊多出來的6根線是做什么用的？
[ 此帖被youzida_121在2014-09-10 20:57重新編輯 ]
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1991 個
工控威望: 7813 點
下載積分: 61636 分
在線時間: 730(小時)
注冊時間: 2008-01-07
最后登錄: 2024-09-17
查看和諧共贏的 主題 / 回貼
1樓  發表于: 2014-09-09 19:28
圖片呢，發上來
youzida_121
由自達
級別: 家園常客
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 285(小時)
注冊時間: 2011-02-15
最后登錄: 2024-09-08
查看youzida_121的 主題 / 回貼
2樓  發表于: 2014-09-09 19:29
暫時上不了，想方法上傳
676866
人非圣賢，孰能無過��！
級別: 論壇先鋒
精華主題: 0
發帖數量: 227 個
工控威望: 1323 點
下載積分: 685 分
在線時間: 707(小時)
注冊時間: 2010-10-27
最后登錄: 2024-08-26
查看676866的 主題 / 回貼
3樓  發表于: 2014-09-09 19:35
可能是雙速電機,沒圖不好判斷��！
[ 此帖被676866在2014-09-09 19:53重新編輯 ]
chou2003
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 338 點
下載積分: 27657 分
在線時間: 271(小時)
注冊時間: 2013-04-26
最后登錄: 2024-09-18
查看chou2003的 主題 / 回貼
4樓  發表于: 2014-09-09 19:44
如圖：
圖片呢？
二球一哥
沒有個性不簽名
級別: 略有小成
精華主題: 0
發帖數量: 280 個
工控威望: 388 點
下載積分: 8433 分
在線時間: 244(小時)
注冊時間: 2009-09-24
最后登錄: 2024-03-04
查看二球一哥的 主題 / 回貼
5樓  發表于: 2014-09-09 20:21
是不是電磁離合器啊？有的變頻電機的剎車是這樣接在里面的，不過好像沒有這么多線啊
wujianzzx
級別: 家園�？�
精華主題: 0
發帖數量: 125 個
工控威望: 600 點
下載積分: 5842 分
在線時間: 66(小時)
注冊時間: 2013-02-25
最后登錄: 2020-12-10
查看wujianzzx的 主題 / 回貼
6樓  發表于: 2014-09-09 21:00
右邊這個應該是給制動線圈供電的整流塊，還有好像是電機的熱敏電阻
youzida_121
由自達
級別: 家園�？�
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 285(小時)
注冊時間: 2011-02-15
最后登錄: 2024-09-08
查看youzida_121的 主題 / 回貼
7樓  發表于: 2014-09-09 21:40
引用
引用第6樓wujianzzx于2014-09-09 21:00發表的  :
右邊這個應該是給制動線圈供電的整流塊，還有好像是電機的熱敏電阻

右上角的哪兩條黑色小線應該是電機熱敏電阻線，這個圖片是我親手拍的，一共有3條電纜進這個電機，一條6芯電源電纜，2條3芯的電纜（即電機接線盒右邊6根線），變頻器哪邊的線我沒見過。按你的推斷，按常理，6根線，2根接熱敏電阻，4根接整流塊，那應該是1條2芯電纜加1條4芯電纜，而不應該是2條3芯電纜。
423853771
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 122 點
下載積分: 2880 分
在線時間: 21(小時)
注冊時間: 2014-08-21
最后登錄: 2023-12-05
查看423853771的 主題 / 回貼
8樓  發表于: 2014-09-09 22:13
能不能整個外形拍一張
愛海濤濤
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 352 點
下載積分: 548 分
在線時間: 1592(小時)
注冊時間: 2010-08-24
最后登錄: 2022-04-14
查看愛海濤濤的 主題 / 回貼
9樓  發表于: 2014-09-09 22:15
SEW?
xayuhe
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 246 點
下載積分: 595 分
在線時間: 159(小時)
注冊時間: 2008-05-21
最后登錄: 2019-11-01
查看xayuhe的 主題 / 回貼
10樓  發表于: 2014-09-09 22:17
找圖紙一看不就知道了！！
1553122298
級別: 論壇先鋒
精華主題: 0
發帖數量: 106 個
工控威望: 1121 點
下載積分: 1733 分
在線時間: 112(小時)
注冊時間: 2014-08-05
最后登錄: 2019-12-10
查看1553122298的 主題 / 回貼
11樓  發表于: 2014-09-09 22:33
       有一種叫什么一體機，SEW的，就是電機接線盒有個電路板，相當于子站模塊，這個電機的減速信號和到位信號都接電機接線盒， 還有個通訊線二芯白色的，24伏電源也要有，很早以前老外用，這幾年沒看過，我不知道這位樓主說的是不是這種，接線盒內要不就是子站模塊小電路板，要不就有什么熱保護，制動線圈橋堆之類的，雙速電機，什么星三角任你選擇多個端子，其它應該不會有什么的，還有就是一體機改普 通控制后，端子都不用了，按普通電機接，你那圖片是不是這樣，我改過，我有點影響，
  • «
