樓主  發表于: 2014-09-27 21:04

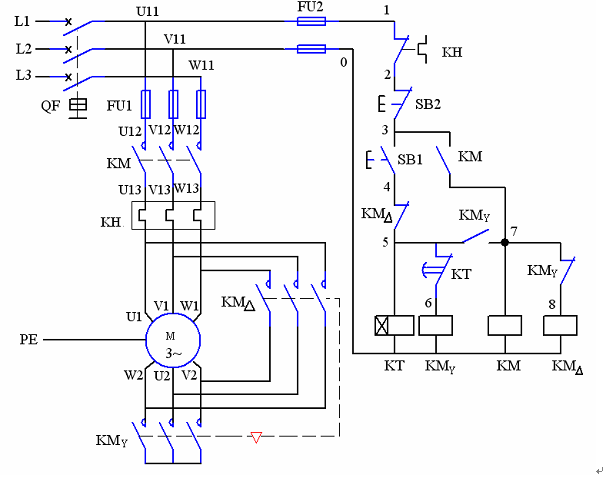

圖示為繼電器控制異步電動機Y－Δ起動電路。在自行分析電路功能后，完成考核要求。

考核要求：

用FX系列PLC按三相異步電動機Y－Δ啟動繼電器控制電路圖改為PLC控制。

1、畫出PLC的I/O圖。

2、寫出梯形圖和指令表（必須有棧存指令）。

3、用基本指令編寫程序，輸入到PLC進行程序輸入并完成系統的功能。
