樓主  發表于: 2014-03-22 23:03
請教大家一個問題:要求:1 假設一物體的流速D221(9600KG/H),用FX2N寫一段測試程序,實時統計【顯示】物料累計值(D212),比如1分鐘,2個小時或者25個小時。2 采樣周期T3要求越短越好,最好小于10秒。
實際問題:如圖是模擬程序,使用積分方法,但測試了1時,實際監控D212的值比理論計算值9600KG有不小的差,主要偏小,而且采樣采樣周期T3越短誤差越大
附件: 實時統計累計.rar (46 K) 下載次數:36
網站提示: 請不要用迅雷下載附件,容易出錯
lzh023101
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 175 點
下載積分: 603 分
在線時間: 18(小時)
注冊時間: 2009-08-13
最后登錄: 2014-07-28
查看lzh023101的 主題 / 回貼
1樓  發表于: 2014-03-22 23:18
問題很簡單,就是做不對,大家看帖不要忘卻貢獻你的智慧喲
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
2樓  發表于: 2014-03-22 23:54
思路沒有問題,
但為提高精度,應該使用定時中斷。
模擬出現誤差的原因是掃描周期的影響。
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 592(小時)
注冊時間: 2010-08-06
最后登錄: 2024-10-22
查看戇獅的 主題 / 回貼
3樓  發表于: 2014-03-23 04:27
中斷沒試過,覺得可能也不行

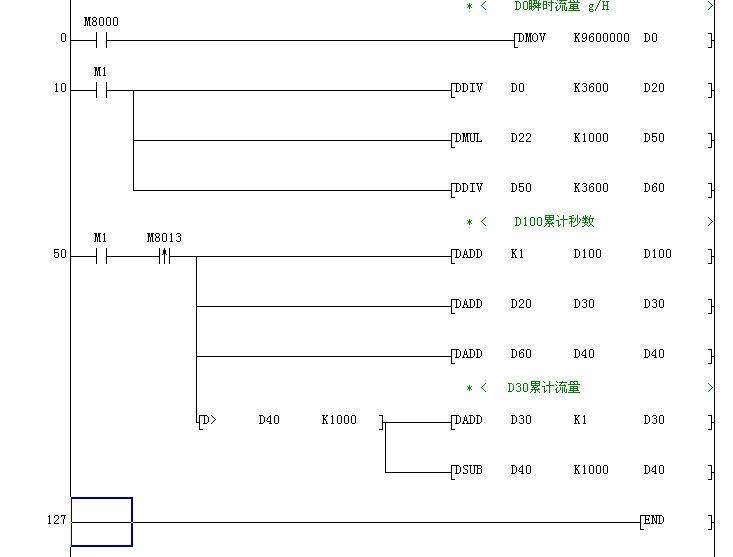

試試看我這個

廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
lzh023101
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 175 點
下載積分: 603 分
在線時間: 18(小時)
注冊時間: 2009-08-13
最后登錄: 2014-07-28
查看lzh023101的 主題 / 回貼
4樓  發表于: 2014-03-26 09:16
引用
引用第3樓戇獅于2014-03-23 04:27發表的  :
中斷沒試過,覺得可能也不行
試試看我這個
[attachment=119144]

非常感謝,模擬了一下,如果以1秒采樣,比較接近理論值,如果以3.6秒采樣,有不小的偏差。如果以1秒采樣,顯示值動態比較頻繁,用戶有可能看不清楚實時累計值,我一般做的時候采樣值喜歡用3.6秒,期待大家有更優化的累計更精確的程序分享。
lzh023101
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 175 點
下載積分: 603 分
在線時間: 18(小時)
注冊時間: 2009-08-13
最后登錄: 2014-07-28
查看lzh023101的 主題 / 回貼
5樓  發表于: 2014-03-26 09:17
感謝大家分享編程的樂趣與智慧,期待大家有更優化的累計更精確的程序分享!
lzh023101
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 175 點
下載積分: 603 分
在線時間: 18(小時)
注冊時間: 2009-08-13
最后登錄: 2014-07-28
查看lzh023101的 主題 / 回貼
6樓  發表于: 2014-03-26 09:19
引用
引用第2樓sjm213于2014-03-22 23:54發表的  :
思路沒有問題,
但為提高精度,應該使用定時中斷。
模擬出現誤差的原因是掃描周期的影響。

找個時間試試,非常感謝!
廈門庸博科技
級別: 略有小成
精華主題: 0
發帖數量: 37 個
工控威望: 290 點
下載積分: 498 分
在線時間: 4(小時)
注冊時間: 2014-03-10
最后登錄: 2014-04-10
查看廈門庸博科技的 主題 / 回貼
7樓  發表于: 2014-03-26 09:22
學習了
xqx_2007
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 136 點
下載積分: 662 分
在線時間: 27(小時)
注冊時間: 2013-11-15
最后登錄: 2024-05-30
查看xqx_2007的 主題 / 回貼
8樓  發表于: 2014-03-26 09:37
流量/3600  然后每1秒累加次
流量/36000  然后每0.1秒累加次
。。。。。
掃描周期考慮進去就很準了  不過可以忽略掃描周期 也還很準 我OMRON都這樣算
記得溢出的時候處理
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 592(小時)
注冊時間: 2010-08-06
最后登錄: 2024-10-22
查看戇獅的 主題 / 回貼
9樓  發表于: 2014-03-26 13:29
引用
引用第4樓lzh023101于2014-03-26 09:16發表的  :

非常感謝,模擬了一下,如果以1秒采樣,比較接近理論值,如果以3.6秒采樣,有不小的偏差。如果以1秒采樣,顯示值動態比較頻繁,用戶有可能看不清楚實時累計值,我一般做的時候采樣值喜歡用3.6秒,期待大家有更優化的累計更精確的程序分享。

顯示值動態比較頻繁,但只是看而已吧,又不拿來用,這個值可以處理一下后再顯示的嘛。關鍵還是累計要準。
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
菜鳥釜舟
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 101 點
下載積分: 703 分
在線時間: 1(小時)
注冊時間: 2014-03-26
最后登錄: 2014-07-22
查看菜鳥釜舟的 主題 / 回貼
10樓  發表于: 2014-03-26 14:20
學習了
haolizzia
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 580 分
在線時間: 4(小時)
注冊時間: 2014-03-13
最后登錄: 2014-03-26
查看haolizzia的 主題 / 回貼
11樓  發表于: 2014-03-26 20:00
引用
引用第9樓戇獅于2014-03-26 13:29發表的  :

顯示值動態比較頻繁,但只是看而已吧,又不拿來用,這個值可以處理一下后再顯示的嘛。關鍵還是累計要準。


如果非要3.6s顯示可以 1s采樣 積分 然后三次采樣之后刷新一下顯示。樓上的評論非常專業靠譜。贊
  • «
