樓主  發表于: 2016-11-02 21:58
是不是將互感器的的S1與S2并接起來接電流顯示表。這樣接法對嗎？
gao6279039
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 188 點
下載積分: 2886 分
在線時間: 37(小時)
注冊時間: 2013-11-12
最后登錄: 2022-04-22
查看gao6279039的 主題 / 回貼
1樓  發表于: 2016-11-02 22:49
3個互感器S1分別接到電表1、3、5        3個電流表也要對應接線到3個互感器S1上       S2與電表3、6、9、和電流表的另一端連上接地      電表2、4、6、 分別接三相火線
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8218 個
工控威望: 10347 點
下載積分: 21035 分
在線時間: 3007(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-10
查看guochunyi的 主題 / 回貼
2樓  發表于: 2016-11-03 06:07
互感器線圈和電度表的電流線圈,電流表串聯。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
218hty
級別: 家園�？�
精華主題: 0
發帖數量: 349 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2024-10-22
查看218hty的 主題 / 回貼
3樓  發表于: 2016-11-03 07:18
引用
引用第2樓gao6279039于2016-11-02 22:49發表的  :
3個互感器S1分別接到電表1、3、5        3個電流表也要對應接線到3個互感器S1上       S2與電表3、6、9、和電流表的另一端連上接地      電表2、4、6、 分別接三相火線

這個是并聯的方法吧？還是串聯。
218hty
級別: 家園�？�
精華主題: 0
發帖數量: 349 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2024-10-22
查看218hty的 主題 / 回貼

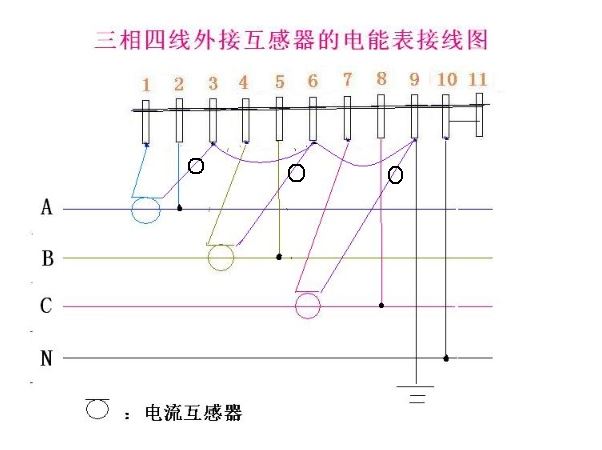

4樓  發表于: 2016-11-03 07:23


218hty
級別: 家園常客
精華主題: 0
發帖數量: 349 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2024-10-22
查看218hty的 主題 / 回貼

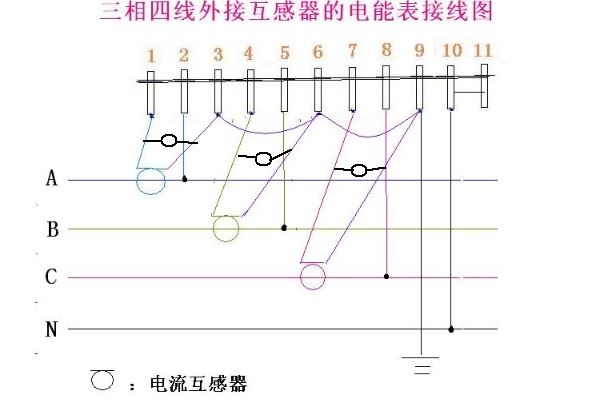

5樓  發表于: 2016-11-03 07:25

218hty
級別: 家園�？�
精華主題: 0
發帖數量: 349 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2024-10-22
查看218hty的 主題 / 回貼
6樓  發表于: 2016-11-03 07:29
應是哪種方式才對啊。
kf2008wlq
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 195 點
下載積分: 545 分
在線時間: 60(小時)
注冊時間: 2009-06-21
最后登錄: 2024-07-23
查看kf2008wlq的 主題 / 回貼
7樓  發表于: 2016-11-03 09:27
將電流表串在互感器回路，電流表要串，不能開路，電壓表要并，不能短路
gaoshenghua
級別: 略有小成
精華主題: 0
發帖數量: 85 個
工控威望: 213 點
下載積分: 8516 分
在線時間: 49(小時)
注冊時間: 2014-04-13
最后登錄: 2021-07-24
查看gaoshenghua的 主題 / 回貼
8樓  發表于: 2016-11-03 14:41
電流表互感器應另外加裝，不能和電度表混用。
gaoshenghua
級別: 略有小成
精華主題: 0
發帖數量: 85 個
工控威望: 213 點
下載積分: 8516 分
在線時間: 49(小時)
注冊時間: 2014-04-13
最后登錄: 2021-07-24
查看gaoshenghua的 主題 / 回貼
9樓  發表于: 2016-11-03 14:46
6樓是正確接法，可把電流表串接在回路中。
218hty
級別: 家園�？�
精華主題: 0
發帖數量: 349 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2024-10-22
查看218hty的 主題 / 回貼
10樓  發表于: 2016-11-05 19:26
引用
引用第9樓gaoshenghua于2016-11-03 14:41發表的  :
電流表互感器應另外加裝，不能和電度表混用。

電流表與電度表不可以用一組電流互感器嗎？
cclgk
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 158 點
下載積分: 709 分
在線時間: 125(小時)
注冊時間: 2010-07-03
最后登錄: 2022-08-01
查看cclgk的 主題 / 回貼
11樓  發表于: 2016-11-06 20:13
要分開的，不過現在的智能電度表里面都可以看到電流的
  • «
