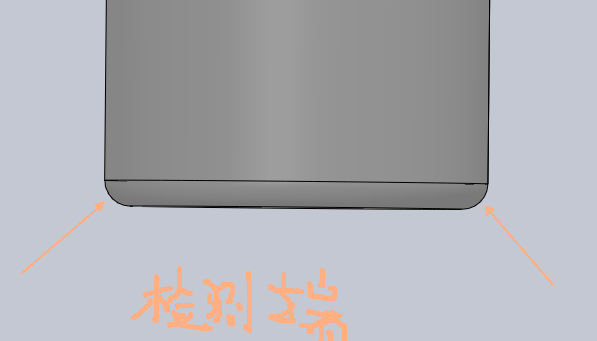

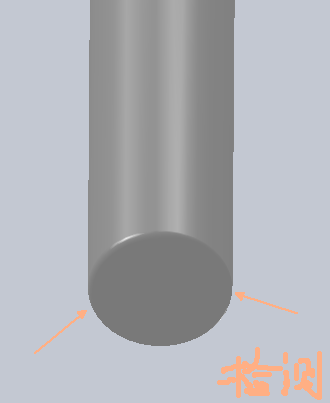

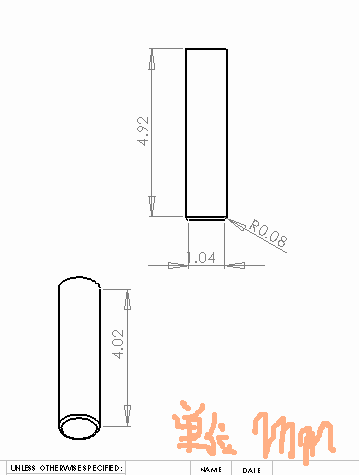

工程上遇上辨別圓弧面,不知如何檢測,一端是規則倒圓角弧面,另一端是不規則的,產品比較小1.2MM*5MM,如圖:檢測到有圓弧面就判定OK,1.04面是平的,有圓弧的這端是規則穩定的,大小,尺寸是固定的,另一端是亂的,不規則的,也就是說判定這個產品一個方向
