樓主  發表于: 2017-01-13 13:30
圖片：

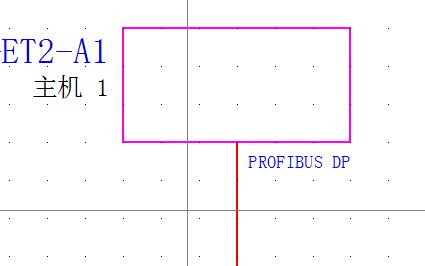

像圖里這樣，也沒有端子啥的
xtay
求學者，靜心致遠！
級別: 家園常客
精華主題: 0
發帖數量: 335 個
工控威望: 531 點
下載積分: 6821 分
在線時間: 422(小時)
注冊時間: 2009-05-16
最后登錄: 2024-11-08
查看xtay的 主題 / 回貼
1樓  發表于: 2017-01-14 09:00
圖片：
圖片：

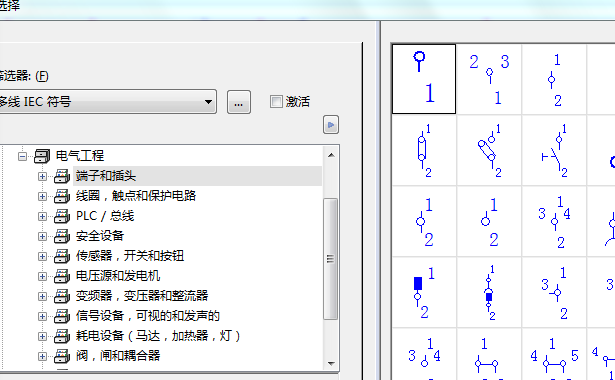

按INSERT鍵調用端子，然后添加！制作完成后可以生成符號宏！以后就方便調用了��！
專注自動化應用  歡迎同行加入！
dyuisdo
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 1733 分
在線時間: 42(小時)
注冊時間: 2017-01-07
最后登錄: 2017-10-14
查看dyuisdo的 主題 / 回貼
2樓  發表于: 2017-01-14 11:11
用端子當然可以做到，可是我發的圖里導線直接連到plc盒子上了，沒有用端子也沒有用符號，我就想知道這是怎么做到的
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2844 個
工控威望: 3616 點
下載積分: 3515 分
在線時間: 3798(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-10
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2017-01-14 12:04
這個好像不是原理圖,叫做總覽圖之類的,這類圖紙可以連接,之前做過,已經忘了差不多.
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
359949789
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 438 點
下載積分: 829 分
在線時間: 48(小時)
注冊時間: 2016-11-04
最后登錄: 2023-11-07
查看359949789的 主題 / 回貼
4樓  發表于: 2017-01-14 12:52
這是什么軟件 ？求賜教
引用
引用第1樓xtay于2017-01-14 09:00發表的  :
按INSERT鍵調用端子，然后添加！制作完成后可以生成符號宏！以后就方便調用了�。�
學習不掉隊
dyuisdo
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 1733 分
在線時間: 42(小時)
注冊時間: 2017-01-07
最后登錄: 2017-10-14
查看dyuisdo的 主題 / 回貼
5樓  發表于: 2017-01-14 13:05
eplan electric p8這個軟件我也是剛開始學
引用
引用第4樓359949789于2017-01-14 12:52發表的  :
這是什么軟件 ？求賜教
