樓主  發表于: 2017-05-16 09:40

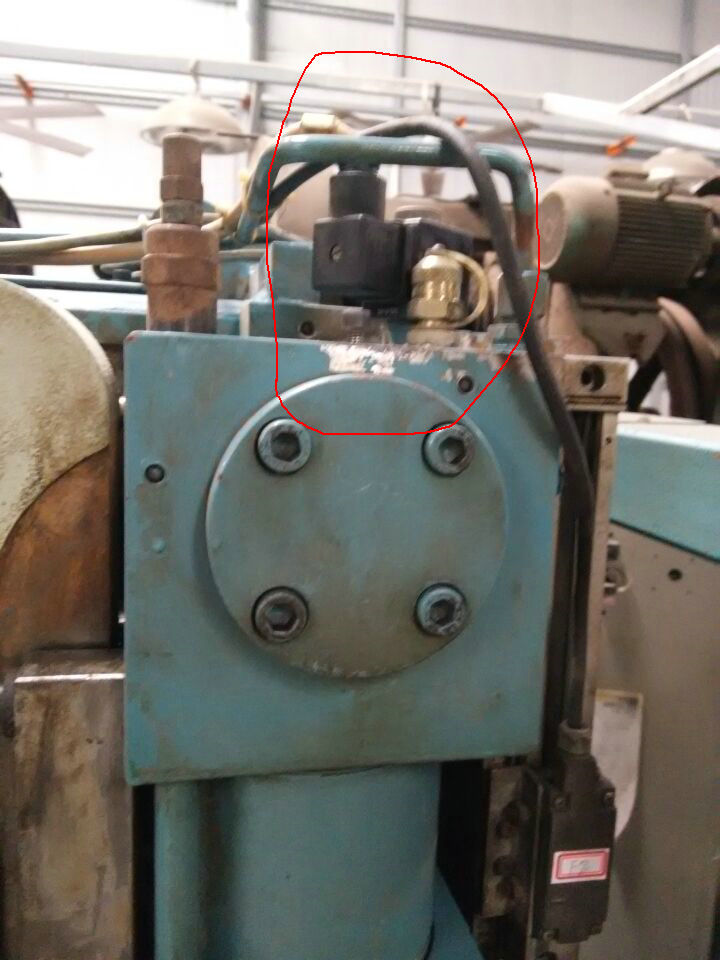

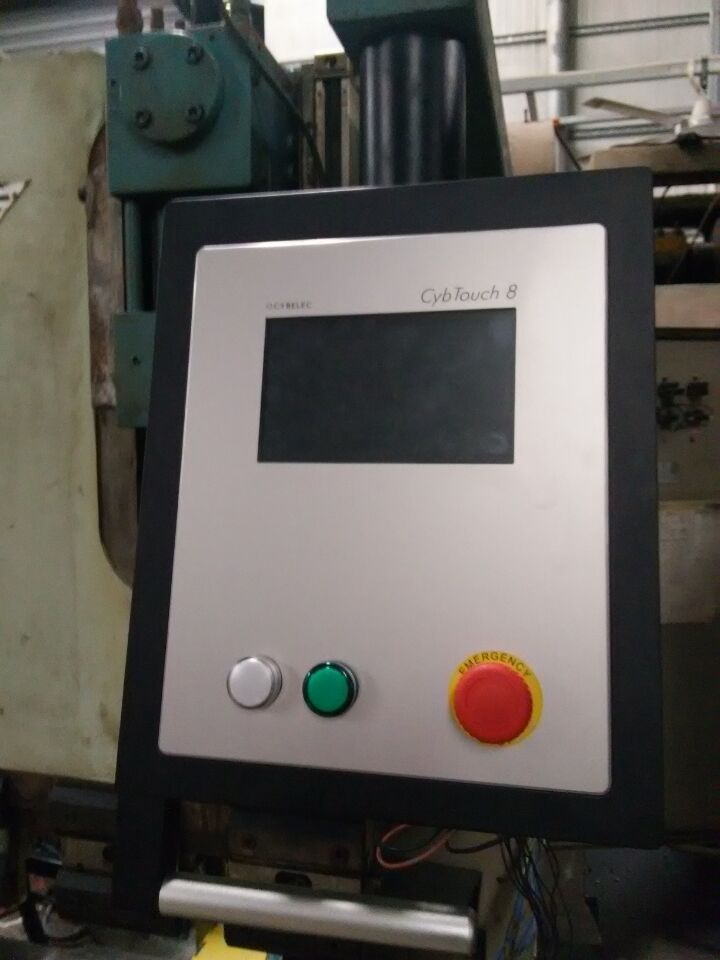

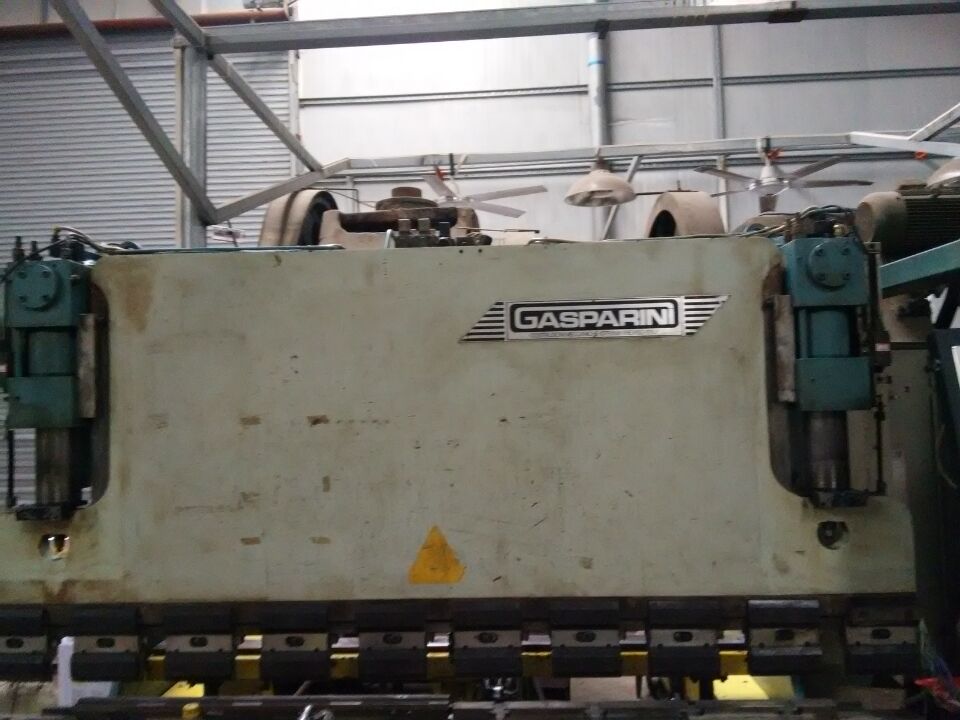

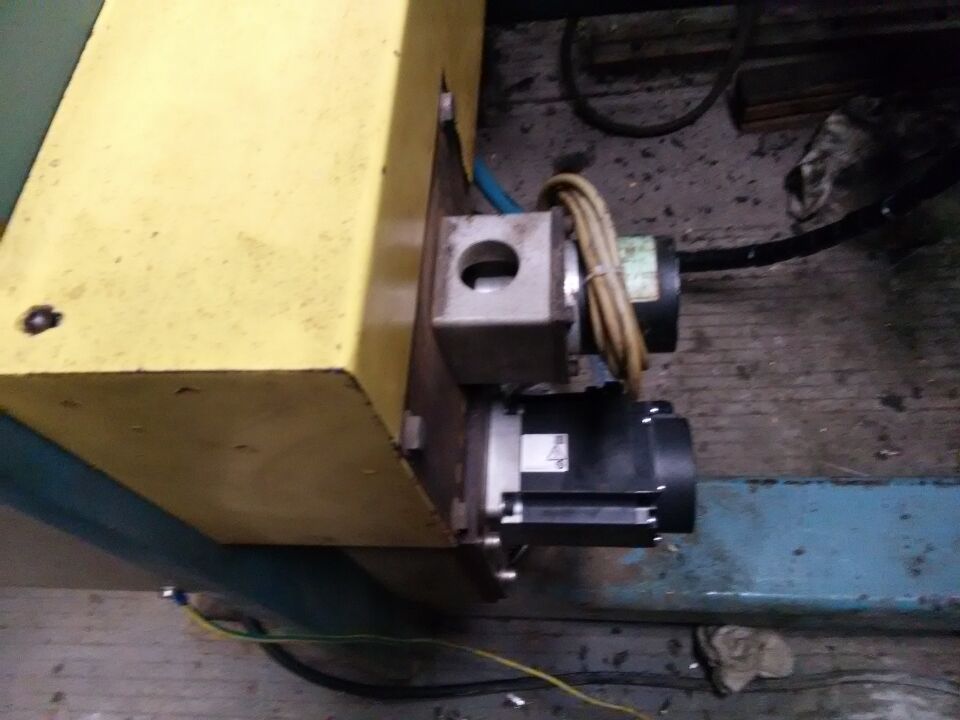

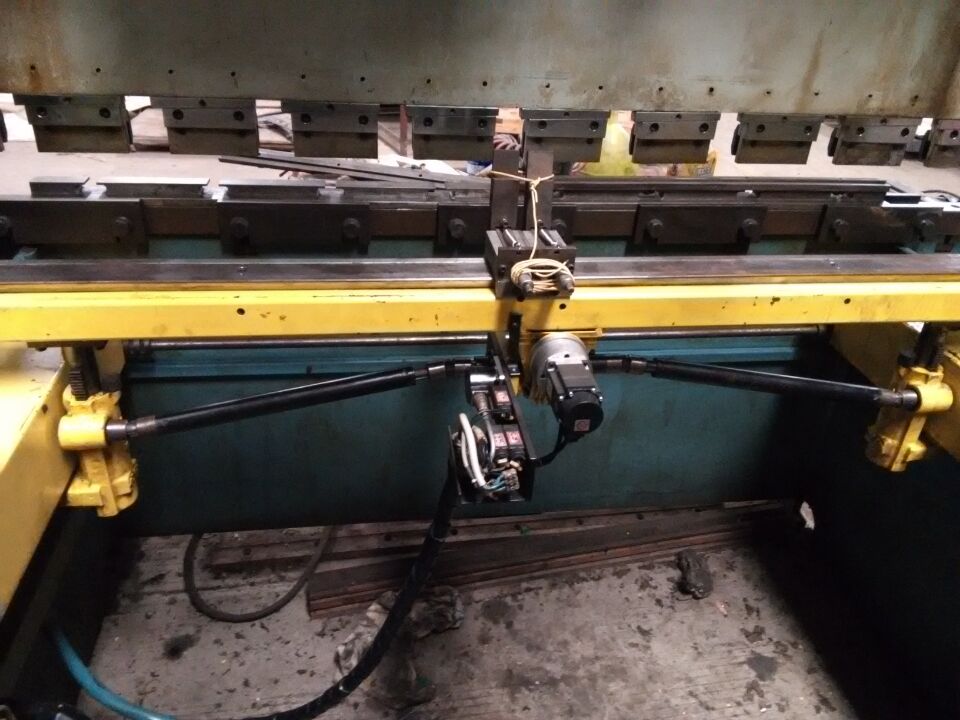

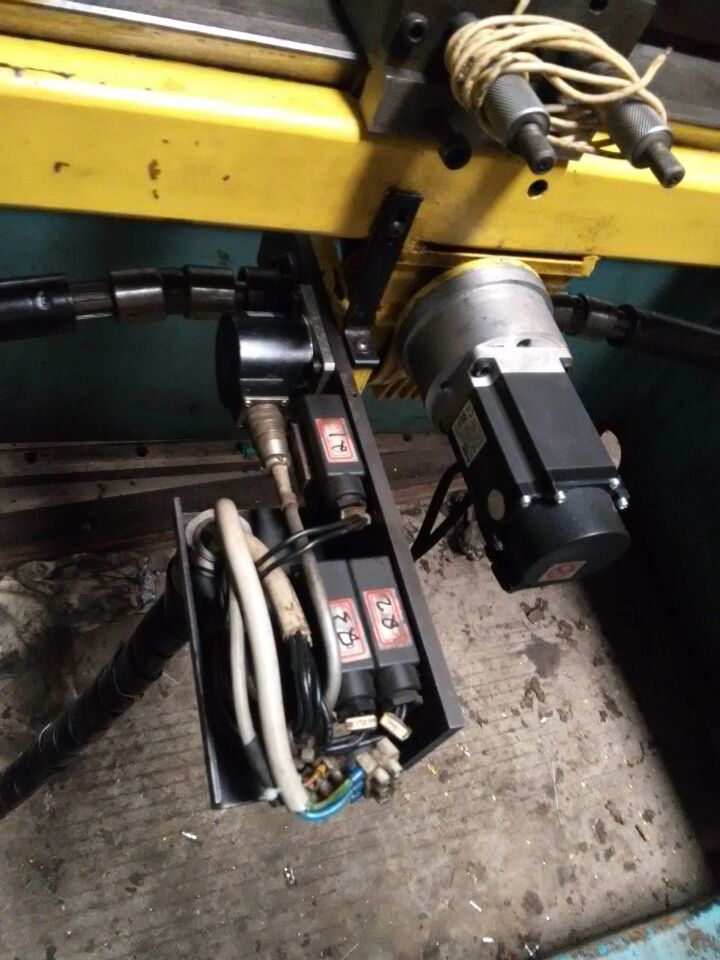

原機系統損壞無法維修（太老），才選用了瑞士斯伯克系統，原來X、R軸用直流電機另帶編碼器，現用伺服，編碼器未拆是多余，接線有點混亂各位勿噴，已經差不多完成任務了，還差圖片紅圈中Y1、Y2缸頂上一閥未弄清楚（原機無資料線路液壓圖），是充液閥還是壓力繼電器還是....，只標24VDC。老友說只因這機的結構剛性太好了，才要求改好繼續使用未作廢舊機床處理
系統線路圖、待改美國折彎和改造好老西德磨床.rar (772 K) 下载次数:111
















工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習
seallyzoom
和尚與屠夫的區別，就是一個吃素一個吃葷
級別: 家園�？�
精華主題: 0
發帖數量: 524 個
工控威望: 720 點
下載積分: 5284 分
在線時間: 403(小時)
注冊時間: 2010-07-23
最后登錄: 2024-12-08
查看seallyzoom的 主題 / 回貼
1樓  發表于: 2017-05-16 09:41
圖片：
圖片：

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11284 個
工控威望: 18662 點
下載積分: 12397 分
在線時間: 2698(小時)
注冊時間: 2013-01-31
最后登錄: 2024-12-21
查看往事如風的 主題 / 回貼
2樓  發表于: 2017-05-16 12:57
加油吧，樓主
三人行者必有我?guī)?，擇其善者而從之
feixiang111
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 114 點
下載積分: 572 分
在線時間: 74(小時)
注冊時間: 2010-01-20
最后登錄: 2024-12-20
查看feixiang111的 主題 / 回貼
3樓  發表于: 2017-05-20 10:30
不錯，值得學習！��！
