基礎知識（八）滾珠絲桿梯形絲桿及配件介紹

一.滾珠絲杠
滾珠絲杠又稱為球型絲杠、導螺桿等，由螺桿、螺母和滾珠組成。
它的功能是將旋轉運動轉化成直線運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點，能滿足各領域上不同的使用要求。

二.滾珠絲桿特點
滾珠絲杠在使用中具有很多優點如：高效率、可逆性、零背隙、高剛性、導程精度高等優點，與傳統絲杠相比，滾珠絲杠在螺桿與螺帽直接，加入鋼珠將滑動摩擦傳動以滾珠滾動運動方式取代，有效的降低了摩擦損耗，有助于提高效率及精度。

三.滾珠絲杠分類

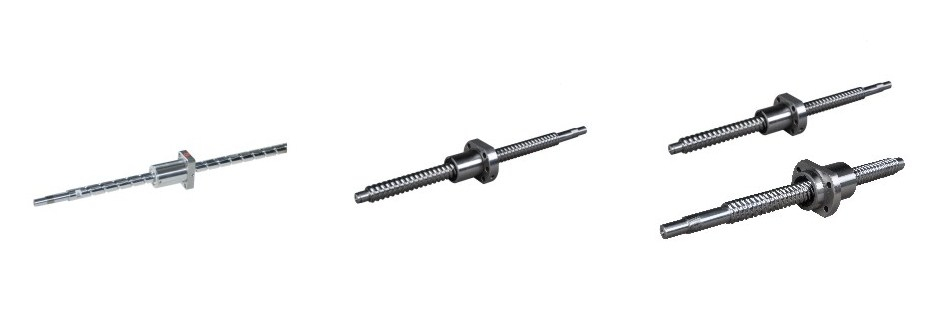

1.壓扎滾珠絲杠
精度一般為C10、C7、C5，精度很低，制作周期短，交期很快，價格優惠。

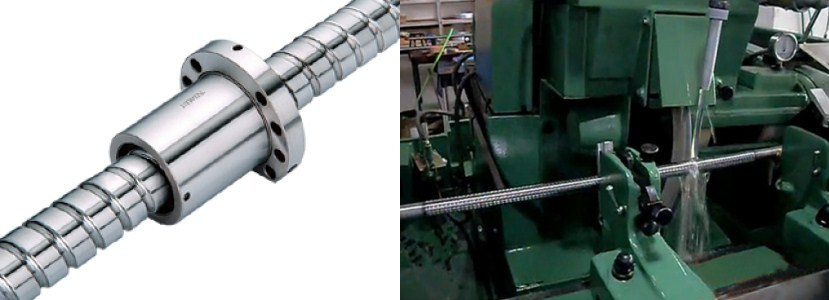

2.研磨絲桿
制作工藝比較復雜，通過超精密研磨機床磨制出來的，交期較慢，精度一般為C5、C3、C2、C1、C0級。

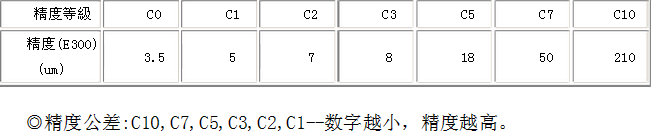

3.精度表

五.滾珠絲桿螺母結構

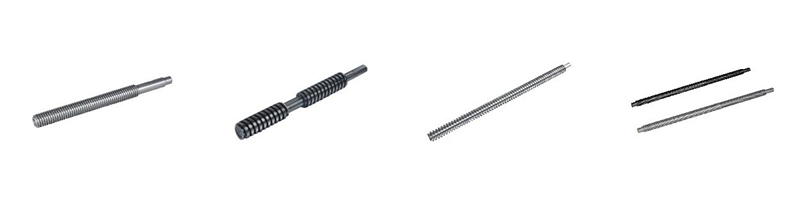

六.梯形絲桿
梯形絲杠和滾珠絲杠和相同的地方是都是將旋轉運動轉化為直線運動（或相反）的產品，通過螺母與絲杠的旋合傳遞運動和動力。梯形絲桿具有傳動效率高，定位準確、承載力大等特點。

絲杠旋向：左旋、右旋、左右旋，
絲杠材質:S45C  SUS303  SUS304，
絲杠表面處理：發黑，不銹鋼無表面處理，
螺帽旋向：左旋、右旋，
螺帽材質：黃銅，
螺帽表面處理：鈍化

七.梯形絲桿旋向

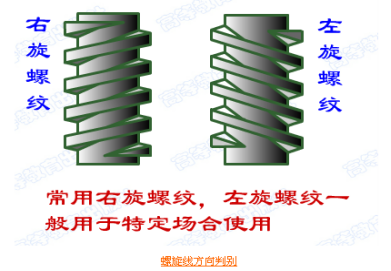

判別方法：當螺紋軸線垂直放置時，螺紋自左到右升高者，稱為右旋，反之為左旋，一般常用右旋。

八.梯形絲杠廣泛應用于普通銑床、龍門 銑、普車，木工機械，包裝 機械，     升降機 ，貼標機械，剪板機，彩印機，灌裝機等。

九.梯形絲桿特點：
1.滑動摩擦，易磨損，壽命低
2.精度低帶自鎖功能
3.價格低
4.承載力大
5.維修方便

十.附件下載： 基礎知識（八）滾珠絲桿梯形絲桿及配件介紹.pdf (380 K) 下载次数:55
