樓主  發表于: 2017-08-16 22:51
請問，各位大神，兩芯式氣缸磁性開關怎樣接線，今天看到這種開關！
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8199 個
工控威望: 10328 點
下載積分: 20997 分
在線時間: 2989(小時)
注冊時間: 2007-03-01
最后登錄: 2024-09-20
查看guochunyi的 主題 / 回貼
1樓  發表于: 2017-08-17 07:28
串入電源和PLC輸入端之間,信號也是分源型 漏型的。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3763 個
工控威望: 4217 點
下載積分: 135877 分
在線時間: 6431(小時)
注冊時間: 2016-10-23
最后登錄: 2024-09-20
查看lin10663的 主題 / 回貼
2樓  發表于: 2017-08-17 07:49
NPN  黑   白
          藍    棕
         -24 訊號
PNP 則相反
          黑   白
          棕   藍
         +24 訊號

努力~學習
QQ:1796367739    VX:IVAN10663
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1862 個
工控威望: 2012 點
下載積分: 10986 分
在線時間: 791(小時)
注冊時間: 2007-08-28
最后登錄: 2024-09-20
查看yerong的 主題 / 回貼
3樓  發表于: 2017-08-17 08:08
和一般的開關接法差不多    接反了指示燈不會亮
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 583(小時)
注冊時間: 2012-08-23
最后登錄: 2024-09-20
查看1992sd的 主題 / 回貼
4樓  發表于: 2017-08-17 09:01
兩芯式磁性開關，其實就是一個干簧管，無所謂正接反接，都可以。
dashfor
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 100 點
下載積分: 682 分
在線時間: 52(小時)
注冊時間: 2016-10-17
最后登錄: 2017-09-19
查看dashfor的 主題 / 回貼
5樓  發表于: 2017-08-17 09:06
4樓正解
tathui
機械工
級別: 網絡英雄
精華主題: 0
發帖數量: 1420 個
工控威望: 11209 點
下載積分: 9595 分
在線時間: 616(小時)
注冊時間: 2016-04-28
最后登錄: 2024-09-18
查看tathui的 主題 / 回貼
6樓  發表于: 2017-08-17 10:40
24vdc敢敢往上接。兩根線能出什么亂子……。
隔行如隔山
蒲城風信子
微信QQ1733946494
級別: 家園�？�
精華主題: 0
發帖數量: 554 個
工控威望: 776 點
下載積分: 1304 分
在線時間: 283(小時)
注冊時間: 2014-12-11
最后登錄: 2024-08-03
查看蒲城風信子的 主題 / 回貼
7樓  發表于: 2017-08-17 10:42
兩芯式磁性開關，其實就是一個干簧管，無所謂正接反接，都可以。
penn_yuan
只有你自己變的更強，才能遇到比你更強的。
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 178 點
下載積分: 2293 分
在線時間: 79(小時)
注冊時間: 2015-11-10
最后登錄: 2024-06-11
查看penn_yuan的 主題 / 回貼
8樓  發表于: 2017-08-17 13:42

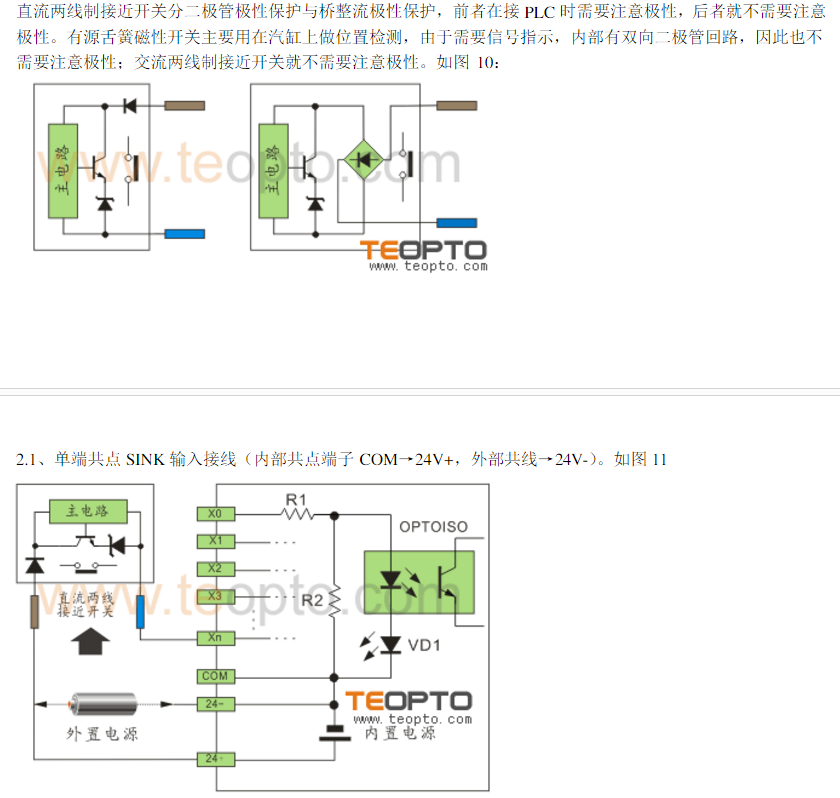

圖片：
串到輸入線路里就可以了，相當于一個常開開關。有的會有正負極區別，有的沒有區別，要看傳感器類型。
[ 此帖被penn_yuan在2017-08-22 14:46重新編輯 ]
幫助別人的同時就是幫助自己。
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 15166 點
下載積分: 18719 分
在線時間: 3473(小時)
注冊時間: 2014-01-09
最后登錄: 2024-09-20
查看cjm1234的 主題 / 回貼
9樓  發表于: 2017-08-17 14:52
磁性開管沒有正反，兩根線隨便接。
fsjnzhy
級別: 工控俠客

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的 主題 / 回貼
10樓  發表于: 2017-08-17 15:31
不是每一種沒有正反，兩根線隨便接，看看內部圖吧。
qq317438652
工控小學生
級別: 工控俠客
精華主題: 0
發帖數量: 191 個
工控威望: 4379 點
下載積分: 1269 分
在線時間: 336(小時)
注冊時間: 2015-10-07
最后登錄: 2024-08-05
查看qq317438652的 主題 / 回貼
11樓  發表于: 2017-08-17 15:47
兩芯線的磁性開關一般多用于氣缸，沒有NPN和PNP之分。但是確實有極少數的有正負極之分。一根接公共端，一根接輸入。
