樓主  發表于: 2021-12-29 09:34

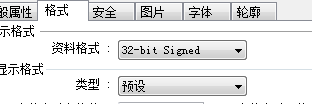

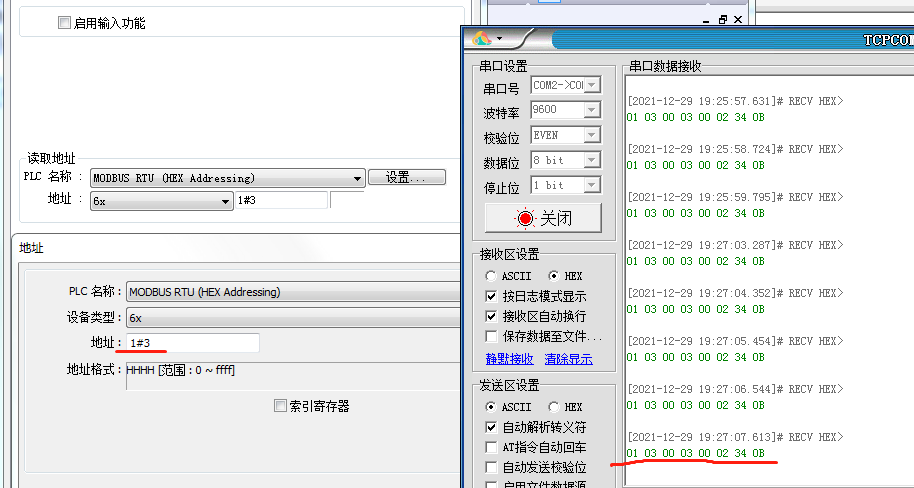

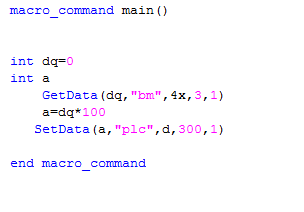

圖片：
圖片：
圖片：
圖片：
圖片：

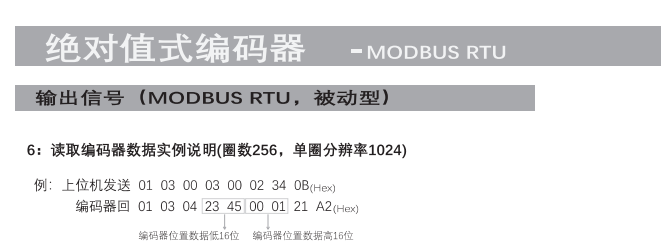

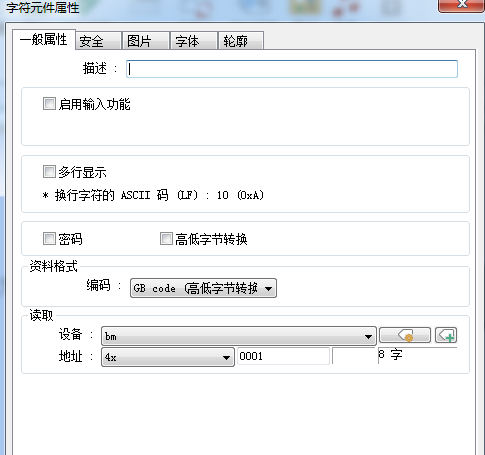

現在是數據地址老是整不對直接地址加1不對 1#地址也不對整來整去都整糊涂了 通訊格式換了幾種 用串口接收的數據還是沒怎么變  大神們幫我看看哪里沒設置號
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
1樓  發表于: 2021-12-29 09:39
數值元件和字元件都試過
1105250205
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 128 點
下載積分: 5289 分
在線時間: 98(小時)
注冊時間: 2021-07-21
最后登錄: 2024-08-30
查看1105250205的 主題 / 回貼
2樓  發表于: 2021-12-29 10:38
要實現第一張圖片的通訊，應該選擇數值元件,類型雙字整型，地址4x4
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
3樓  發表于: 2021-12-29 10:51
圖片：
串口接收的還是不對呢
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
4樓  發表于: 2021-12-29 10:53
圖片：
圖片：
都在按照你說的設置的
1105250205
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 128 點
下載積分: 5289 分
在線時間: 98(小時)
注冊時間: 2021-07-21
最后登錄: 2024-08-30
查看1105250205的 主題 / 回貼
5樓  發表于: 2021-12-29 11:20
觸摸屏發送出去的數據是什么，能監控嗎。。還有把4x4改為4x3試下，有沒有偏移我不太清楚
[ 此帖被1105250205在2021-12-29 11:29重新編輯 ]
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
6樓  發表于: 2021-12-29 13:29
圖片：
3樓就是觸摸屏發送出來的數據  不知道什么問題  后來我把編碼器接上了 編碼器居然返回正確的數據了 這個和說明書上的數據差很遠呢 怎么會返回正確的數據呢 現在串口監控的數據正確了 觸摸屏上顯示不了糾結了 直接提示沒反應 我還以為串口的問題 我把串口拆掉也不行
01 03 04就是編碼器返回的數據
1105250205
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 128 點
下載積分: 5289 分
在線時間: 98(小時)
注冊時間: 2021-07-21
最后登錄: 2024-08-30
查看1105250205的 主題 / 回貼
7樓  發表于: 2021-12-29 14:08
01 03 01 1a數據是啥，沒看懂。83 9D 00 0f數據是對的，但是觸摸屏顯示不對？那就觸摸屏改為32位無符號，或者地址采用5x4（即將高低字交換）試試
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4076 個
工控威望: 7438 點
下載積分: 14149 分
在線時間: 2739(小時)
注冊時間: 2016-10-31
最后登錄: 2024-09-20
查看夢雨天涯的 主題 / 回貼
8樓  發表于: 2021-12-29 19:29
圖片：
2134567
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
9樓  發表于: 2021-12-29 20:10
圖片：
謝謝大神們講解 我估計是那里類型沒整對吧 讀取顯示的只有一個0F 其他3個沒顯示了 我直接把讀取的傳送到PLC里了
laihuaxun200
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 362 點
下載積分: 1168 分
在線時間: 316(小時)
注冊時間: 2013-11-20
最后登錄: 2024-08-19
查看laihuaxun200的 主題 / 回貼
10樓  發表于: 2021-12-29 21:17
為啥不用PLC直接讀編碼器呢，還要用觸摸屏來中轉一下
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 711 個
工控威望: 2601 點
下載積分: 13024 分
在線時間: 192(小時)
注冊時間: 2019-07-22
最后登錄: 2024-09-19
查看huangaijia的 主題 / 回貼
11樓  發表于: 2021-12-30 07:38
基板沒位置了
  • «
