樓主  發表于: 2017-10-20 09:35
圖片：

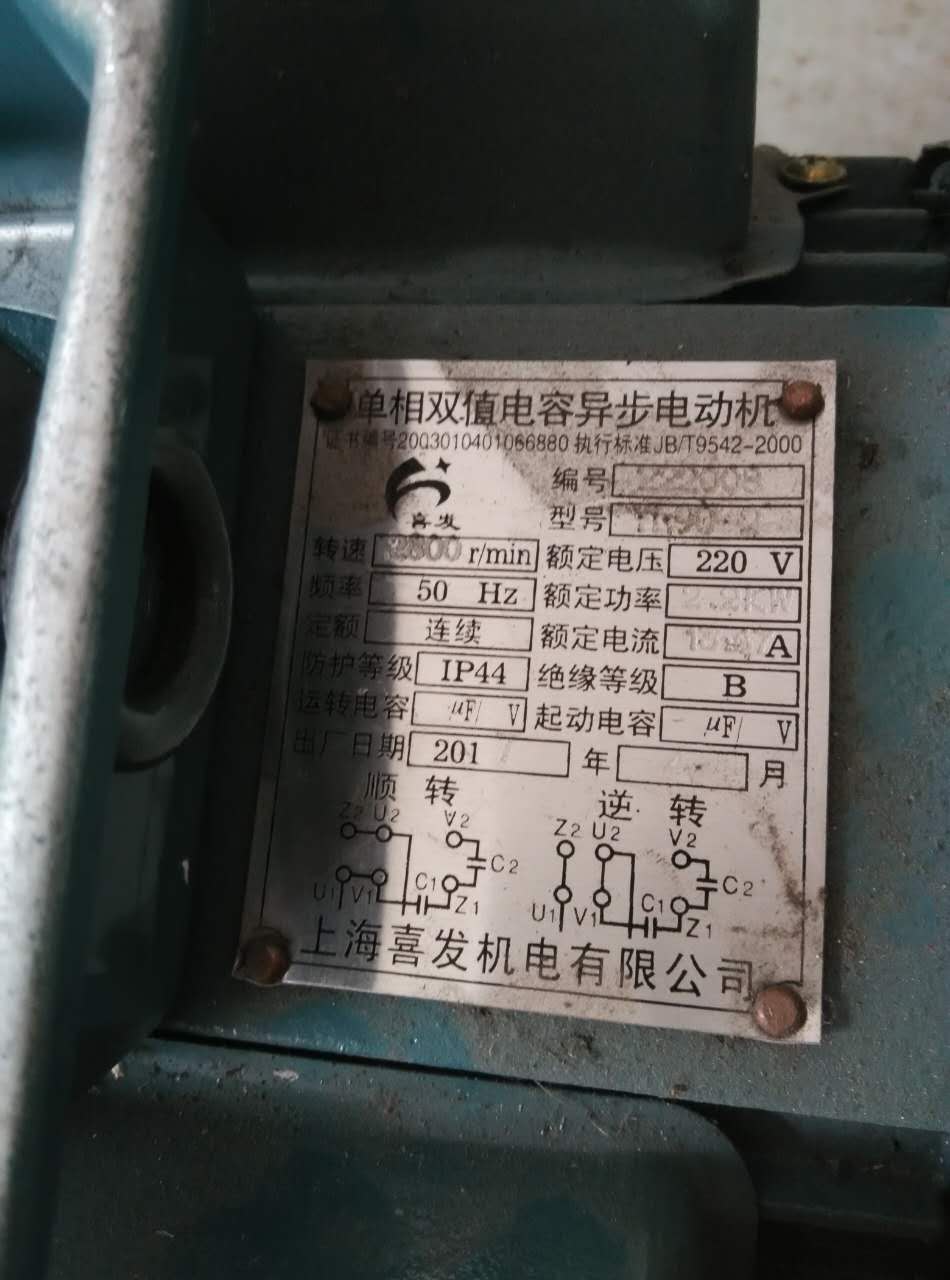

這個220V的火線，零線接那2個端子上，謝謝，，，如圖
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11284 個
工控威望: 18662 點
下載積分: 12397 分
在線時間: 2698(小時)
注冊時間: 2013-01-31
最后登錄: 2024-12-21
查看往事如風的 主題 / 回貼
1樓  發表于: 2017-10-20 09:47
接線圖已標明短接方式，第一種接法L-U1(V1)、N-Z2(U2),第二種接法L-Z2(U1)、N-U2(V1)。(L、N可以互換）
樓主留言：
好的，謝謝
三人行者必有我?guī)?，擇其善者而從之
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
2樓  發表于: 2017-10-20 10:34
呃，銘牌上不是標的很明白么，220接U1、U2，正轉反轉改變短接片就行
樓主留言：
好的，謝謝
ヅ微笑面對每一天，即使生活并不美好ヅ
潘工pym
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 173 點
下載積分: 841 分
在線時間: 41(小時)
注冊時間: 2016-12-17
最后登錄: 2020-04-25
查看潘工pym的 主題 / 回貼
3樓  發表于: 2017-10-20 10:54
接在U1    U2上   火線 零線 隨意接！
樓主留言：
好的，謝謝
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2050 個
工控威望: 2969 點
下載積分: 25199 分
在線時間: 1442(小時)
注冊時間: 2014-01-05
最后登錄: 2024-12-23
查看不小心遇見你的 主題 / 回貼
4樓  發表于: 2017-10-20 11:11
項目、視覺、通訊QQ3515716
hardy_6817
紙上得來終覺淺,絕知此事要躬行.
級別: 略有小成
精華主題: 0
發帖數量: 299 個
工控威望: 449 點
下載積分: 16912 分
在線時間: 567(小時)
注冊時間: 2016-06-06
最后登錄: 2024-12-15
查看hardy_6817的 主題 / 回貼
5樓  發表于: 2017-10-20 11:30
Z是離心開關，斷啟動電容
樓主留言：
好的，謝謝
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2003 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-12-18
查看周家大少的 主題 / 回貼
6樓  發表于: 2017-10-22 22:33
進來學習學習/
