樓主  發表于: 2017-11-07 19:15
我單位設備檢修,檢查一個電加熱設備絕緣時,發現三相對地絕緣電阻非常低用福祿克1508絕緣表500V檔檢測,電壓只有20多V,絕緣電阻0.0幾M歐,反復檢查加熱器和線路都沒發現問題.

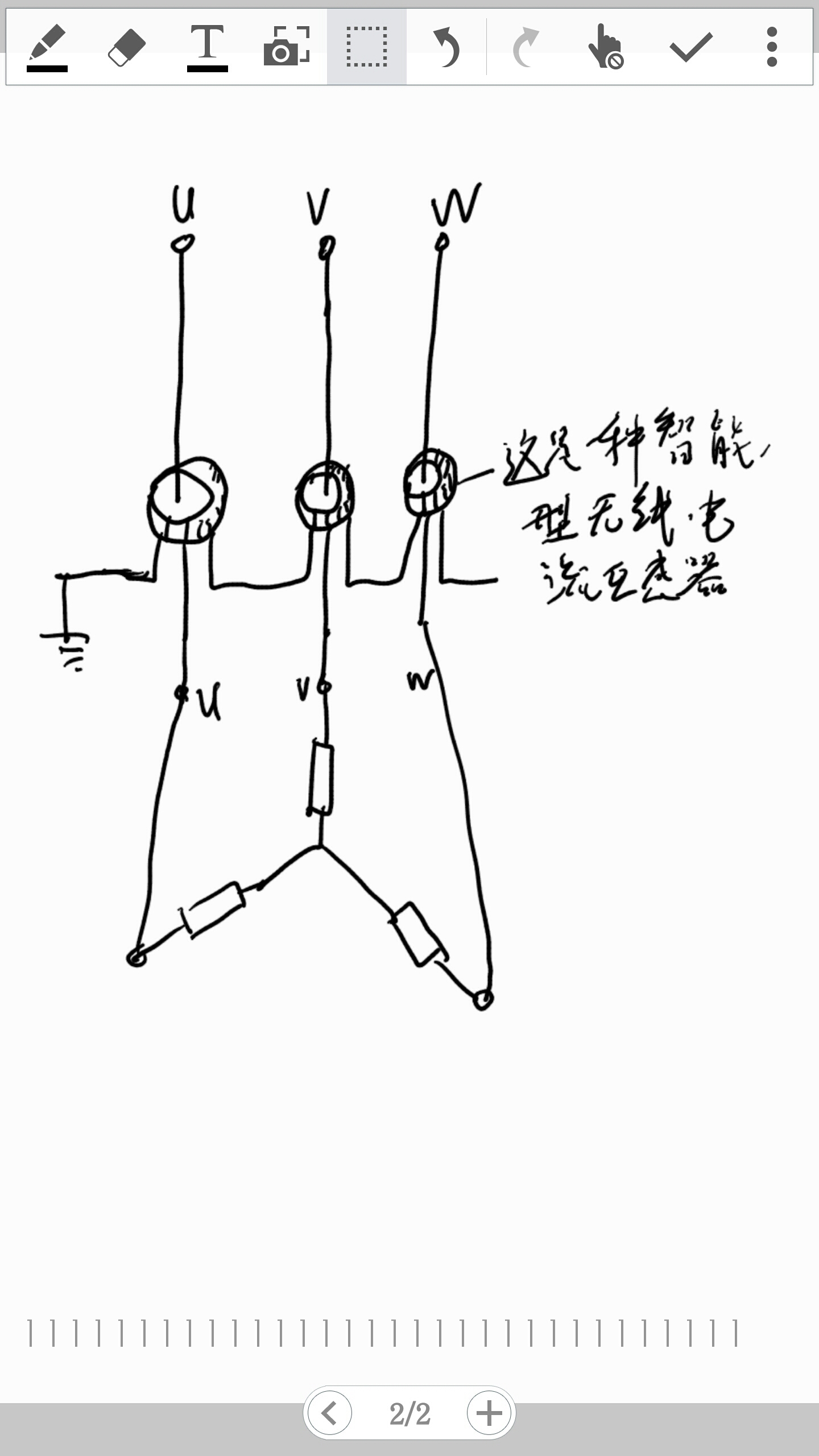

后來偶然想起前一段時間在主回路上安裝了3個無線式智能電流互感器,該互感器有兩個二次端子,三個互感器端子首尾串聯,首端懸空,尾端接電氣柜外殼,將接外殼的一端斷開后,測三相絕緣都正常,開始懷疑互感器和一次電纜間絕緣不好,拆下來仔細檢查發現電纜外皮,互感器外殼(塑料)都完好無損,絕緣沒有問題,
但只要接上尾端的接地線絕緣就幾乎為0,難道電流互感器二次側會影響到一次側絕緣嗎?這是什么原理?
還有一次,單位的110KV/10KV主變做預防性試驗,在10KV側掛了接地線,在測110KV側絕緣時始終不好,后來拿掉10KV側接地線時絕緣測試正常,搞不懂為啥變壓器初次極間會有這種影響?到底是什么原理?請大神詳細解釋下!




cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 15166 點
下載積分: 18719 分
在線時間: 3473(小時)
注冊時間: 2014-01-09
最后登錄: 2024-09-20
查看cjm1234的 主題 / 回貼
1樓  發表于: 2017-11-07 19:54
把地線接好就沒有了
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2019 個
工控威望: 2936 點
下載積分: 25124 分
在線時間: 1413(小時)
注冊時間: 2014-01-05
最后登錄: 2024-09-20
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2017-11-07 22:53
互感器線圈接地？
我沒看錯吧
我沒見過這種互感器
但是接表的我知道  也不會吧互感輸出端接地 你這個是互感輸出嗎？
項目、視覺、通訊QQ3515716
15770511692
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 287 點
下載積分: 939 分
在線時間: 31(小時)
注冊時間: 2015-09-03
最后登錄: 2024-09-20
查看15770511692的 主題 / 回貼
3樓  發表于: 2017-11-08 08:51
互感器接地我還真沒聽過
liuaihua99
工業機器人應用，非標設備制造。
級別: 家園�？�
精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 193(小時)
注冊時間: 2016-07-16
最后登錄: 2024-09-15
查看liuaihua99的 主題 / 回貼
4樓  發表于: 2017-11-08 11:32
引用
引用第2樓030403118于2017-11-07 22:53發表的  :
互感器線圈接地？
我沒看錯吧
我沒見過這種互感器
但是接表的我知道  也不會吧互感輸出端接地 你這個是互感輸出嗎？


你這兩個雪白的互感器怎么還一跳一跳的？






……不好意思看花眼了
南郭先生
自動化成就工業之美
級別: 工控俠客
精華主題: 0
發帖數量: 524 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的 主題 / 回貼
5樓  發表于: 2017-11-08 12:13
就是這樣，商家免費安裝的，毎次都得吧接地?fù)艿�，還有固定互感器的頂絲要松開，不然也絕緣下降，高手給分析下
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11228 個
工控威望: 18384 點
下載積分: 11698 分
在線時間: 2676(小時)
注冊時間: 2013-01-31
最后登錄: 2024-09-20
查看往事如風的 主題 / 回貼
6樓  發表于: 2017-11-08 12:36
有這種模塊的型號嗎？拍個圖發上來看看
