夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4191 個
工控威望: 7559 點
下載積分: 14703 分
在線時間: 2839(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-09
查看夢雨天涯的 主題 / 回貼
樓主  發表于: 2017-11-29 15:20

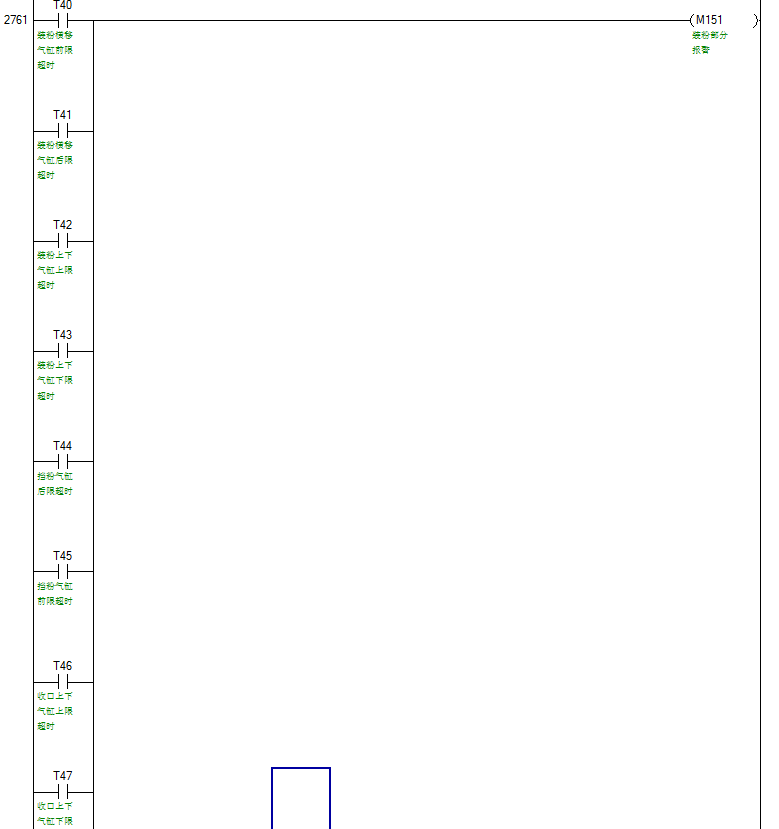

圖片：
圖片：
如圖，應該怎樣簡化，程序更簡單
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1018 個
工控威望: 1840 點
下載積分: 242 分
在線時間: 1106(小時)
注冊時間: 2017-02-09
最后登錄: 2024-11-09
查看nightblueblu的 主題 / 回貼
1樓  發表于: 2017-11-29 16:25
圖片：
圖1這樣   圖2簡化不了
樓主留言：
受教了
Your happiness is everything.
qq317438652
工控小學生
級別: 工控俠客
精華主題: 0
發帖數量: 191 個
工控威望: 4379 點
下載積分: 1269 分
在線時間: 336(小時)
注冊時間: 2015-10-07
最后登錄: 2024-08-05
查看qq317438652的 主題 / 回貼
2樓  發表于: 2017-11-29 16:49
圖2前面的輸入按照樓上的方法，輸出改為 fmov k3 d104 k4   試一下
樓主留言：
如果是這樣的話，其中一個M繼電器動作了，其他的都被傳送了
菜鳥的工控人生
潔白的月光
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 160 點
下載積分: 526 分
在線時間: 103(小時)
注冊時間: 2016-03-12
最后登錄: 2018-10-14
查看潔白的月光的 主題 / 回貼
3樓  發表于: 2017-11-29 18:28
圖二不用循環可以變止
> v0 k3   rst v0
ld m0v0     mov k3 d104v0
ld m8000 inc v0
樓主留言：
看樓下
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4191 個
工控威望: 7559 點
下載積分: 14703 分
在線時間: 2839(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-09
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2017-11-30 10:44

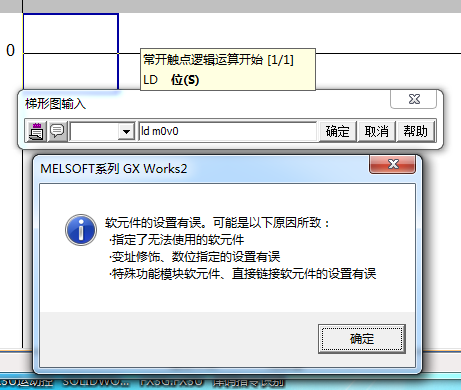

圖片：
ld m0V0      沒有問題？？
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
潔白的月光
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 160 點
下載積分: 526 分
在線時間: 103(小時)
注冊時間: 2016-03-12
最后登錄: 2018-10-14
查看潔白的月光的 主題 / 回貼
5樓  發表于: 2017-11-30 12:42
是3U嗎？3U是可以的、。、、
潔白的月光
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 160 點
下載積分: 526 分
在線時間: 103(小時)
注冊時間: 2016-03-12
最后登錄: 2018-10-14
查看潔白的月光的 主題 / 回貼
6樓  發表于: 2017-11-30 12:48
圖一的簡化除了樓上的，剩下的感覺只有放結構化工程里使用TON，輸出點可以自己定義。將輸出定義成M。就可以為組合判斷了。
文杰工控學習
用心回復，用心交流
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 242 點
下載積分: 3722 分
在線時間: 105(小時)
注冊時間: 2017-05-15
最后登錄: 2023-03-31
查看文杰工控學習的 主題 / 回貼
7樓  發表于: 2017-11-30 13:38
感覺1樓簡化的有問題，樓主的是T40到T47中只要有一個接通，就輸出報警M151,1樓改的是T40到T47中都沒接通時才會輸出M151，T40到T47中只要有一個接通，就不會輸出M151。
路遠求索
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
8樓  發表于: 2017-11-30 14:43
引用
引用第7樓文杰工控學習于2017-11-30 13:38發表的  :
感覺1樓簡化的有問題，樓主的是T40到T47中只要有一個接通，就輸出報警M151,1樓改的是T40到T47中都沒接通時才會輸出M151，T40到T47中只要有一個接通，就不會輸出M151。

1樓可以的，你沒看到最后取反了。圖2也不多，如果多一些可以用循環加變址簡化。
ヅ微笑面對每一天，即使生活并不美好ヅ
rsjd
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 504 分
在線時間: 33(小時)
注冊時間: 2011-12-03
最后登錄: 2024-09-12
查看rsjd的 主題 / 回貼
9樓  發表于: 2017-11-30 16:38
報警信息是越詳細越具體越好，為什么要去簡化呢？
你這個報警信息太簡單了，會讓使用者不明所以
小滿和老鳥
專注，堅持！
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2024-07-24
查看小滿和老鳥的 主題 / 回貼
10樓  發表于: 2017-12-01 14:24
1樓讓人張見識了，收藏
liuaihua99
工業機器人應用，非標設備制造。
級別: 家園�？�
精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 193(小時)
注冊時間: 2016-07-16
最后登錄: 2024-11-08
查看liuaihua99的 主題 / 回貼
11樓  發表于: 2017-12-01 16:08
我的感受就是不能一味追求程序簡化�，F(xiàn)在的PLC速度都比較快，無須爭取那一點點時間。
1. 以易讀為標準。尤其是報警部分，最好一眼看上去就知道是哪里報警。
2. 也不要追求復雜的指令。簡單的邏輯圖更易后期維護。即使有點小問題，也很容易讓客戶自己修改，省得天天煩自己。
3. 程序里盡量多留“坑”。方便后期增加功能，使元件分配看上去更整齊易讀，有規律可循。
4. 有可能的話，盡量做得通用一些。方便其它項目移植。
  • «
