樓主  發表于: 2017-12-17 22:40

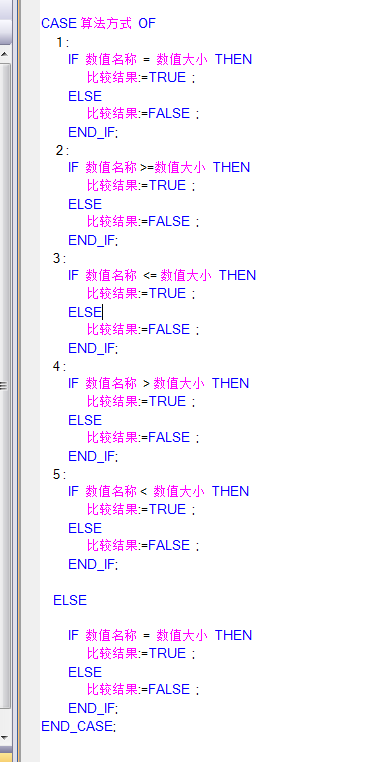

圖片：
圖片：
圖片：
圖片：
大神門，有見過這樣分段的程序嗎？看起來好吃力，從PLC讀出來也有好多重復線圈，無從下手啊
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
w45062099
多做事，少說話!
級別: 略有小成
精華主題: 0
發帖數量: 339 個
工控威望: 449 點
下載積分: 1291 分
在線時間: 1043(小時)
注冊時間: 2014-10-23
最后登錄: 2024-09-21
查看w45062099的 主題 / 回貼
1樓  發表于: 2017-12-18 07:54
結構化編程，聲明變量+ST+FBD，不知道你要表達什么？
每天只要小小一步都是在進步！
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2019 個
工控威望: 2936 點
下載積分: 25124 分
在線時間: 1413(小時)
注冊時間: 2014-01-05
最后登錄: 2024-09-22
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2017-12-18 08:40
他寫的程序讓大家看看 欣賞下
項目、視覺、通訊QQ3515716
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
3樓  發表于: 2017-12-18 08:49

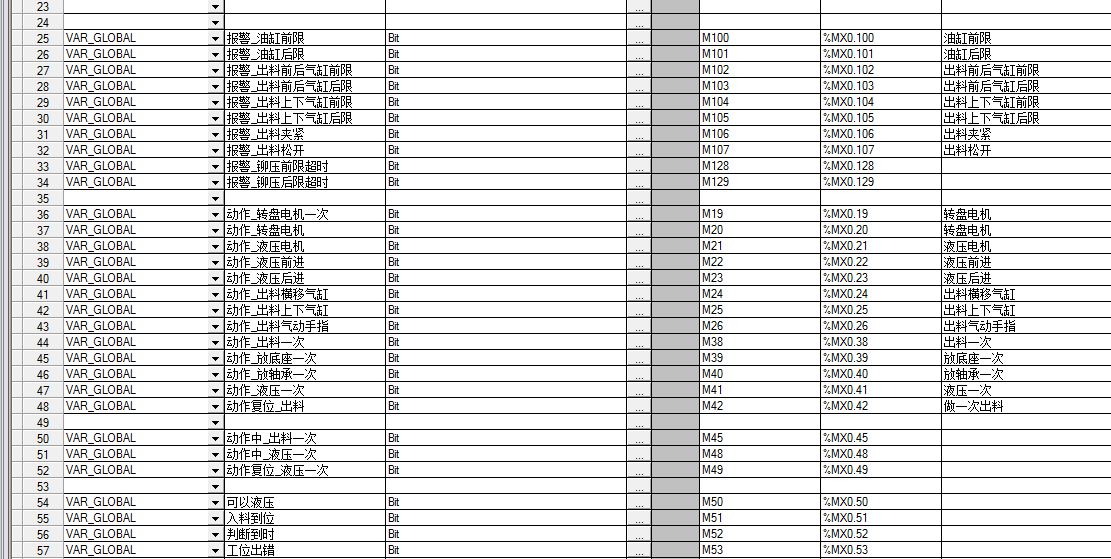

結構化編程：ST程序、全局變量、出料允許判斷FB、FBD程序
ヅ微笑面對每一天，即使生活并不美好ヅ
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 409(小時)
注冊時間: 2017-10-10
最后登錄: 2024-08-05
查看楓落云端的 主題 / 回貼
4樓  發表于: 2017-12-18 10:55
圖片：

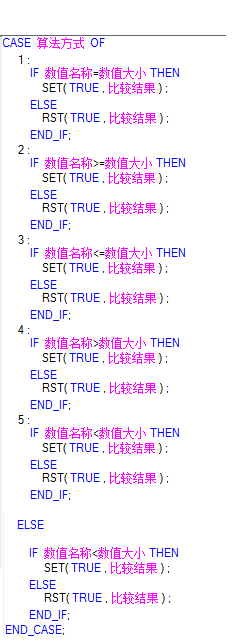

上面的語句雖然滿足邏輯要求，但是位的賦值不是很規范，導致出現N多雙線圈提示。里面的位賦值其實編譯后為OUT指令，多次賦值就會多次OUT，但是里面用到IF語句，編譯后為Call調用，那就完全可以把位賦值變?yōu)镾ET與RST來編寫，才符合規范。
本帖最近評分記錄：
  • 下載積分:+1(咗臉ヅ微笑ぺ) 學習了
    咗臉ヅ微笑ぺ
    非吾所愿，奈何已離去……
    級別: 工控俠客
    精華主題: 0
    發帖數量: 471 個
    工控威望: 2130 點
    下載積分: 29832 分
    在線時間: 588(小時)
    注冊時間: 2017-04-08
    最后登錄: 2023-07-25
    查看咗臉ヅ微笑ぺ的 主題 / 回貼
    5樓  發表于: 2017-12-18 15:42
    引用
    引用第4樓楓落云端于2017-12-18 10:55發表的  :
    上面的語句雖然滿足邏輯要求，但是位的賦值不是很規范，導致出現N多雙線圈提示。里面的位賦值其實編譯后為OUT指令，多次賦值就會多次OUT，但是里面用到IF語句，編譯后為Call調用，那就完全可以把位賦值變?yōu)镾ET與RST來編寫，才符合規范。

    學習了，我一直都是直接賦值的，確實N多雙線圈
    ヅ微笑面對每一天，即使生活并不美好ヅ
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4078 個
    工控威望: 7440 點
    下載積分: 14123 分
    在線時間: 2746(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-09-21
    查看夢雨天涯的 主題 / 回貼
    6樓  發表于: 2017-12-19 10:50
    引用
    引用第4樓楓落云端于2017-12-18 10:55發表的  :
    上面的語句雖然滿足邏輯要求，但是位的賦值不是很規范，導致出現N多雙線圈提示。里面的位賦值其實編譯后為OUT指令，多次賦值就會多次OUT，但是里面用到IF語句，編譯后為Call調用，那就完全可以把位賦值變?yōu)镾ET與RST來編寫，才符合規范。

    怪不得我上載的時候，發現那么多線圈，別人寫的，我也看不懂
    微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    shangbinhou
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 110 個
    工控威望: 1049 點
    下載積分: 1862 分
    在線時間: 36(小時)
    注冊時間: 2013-07-02
    最后登錄: 2019-11-05
    查看shangbinhou的 主題 / 回貼
    7樓  發表于: 2017-12-19 22:55
    樓主要表達些什么？讓我們觀賞觀賞？
    此用戶比較懶什么也沒留下！
    hanyu2004
    級別: 探索解密
    精華主題: 0
    發帖數量: 65 個
    工控威望: 156 點
    下載積分: 584 分
    在線時間: 168(小時)
    注冊時間: 2016-03-14
    最后登錄: 2024-06-12
    查看hanyu2004的 主題 / 回貼
    8樓  發表于: 2017-12-25 11:33
    頂，學了一招
