樓主  發表于: 2017-12-29 16:26
最近有項目要用MCGS組態軟件做三菱PLC的監控，用電腦測試了一下

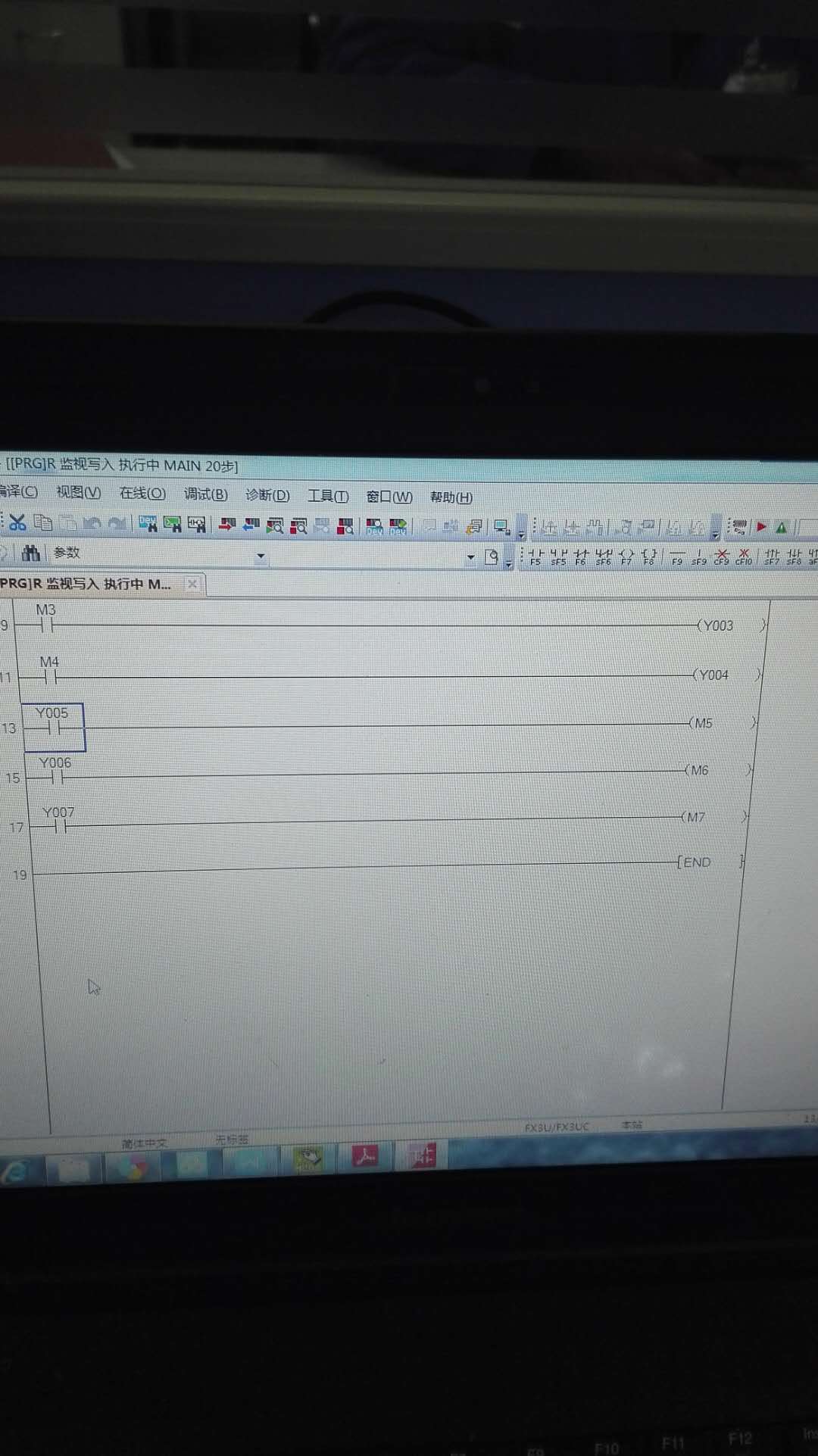

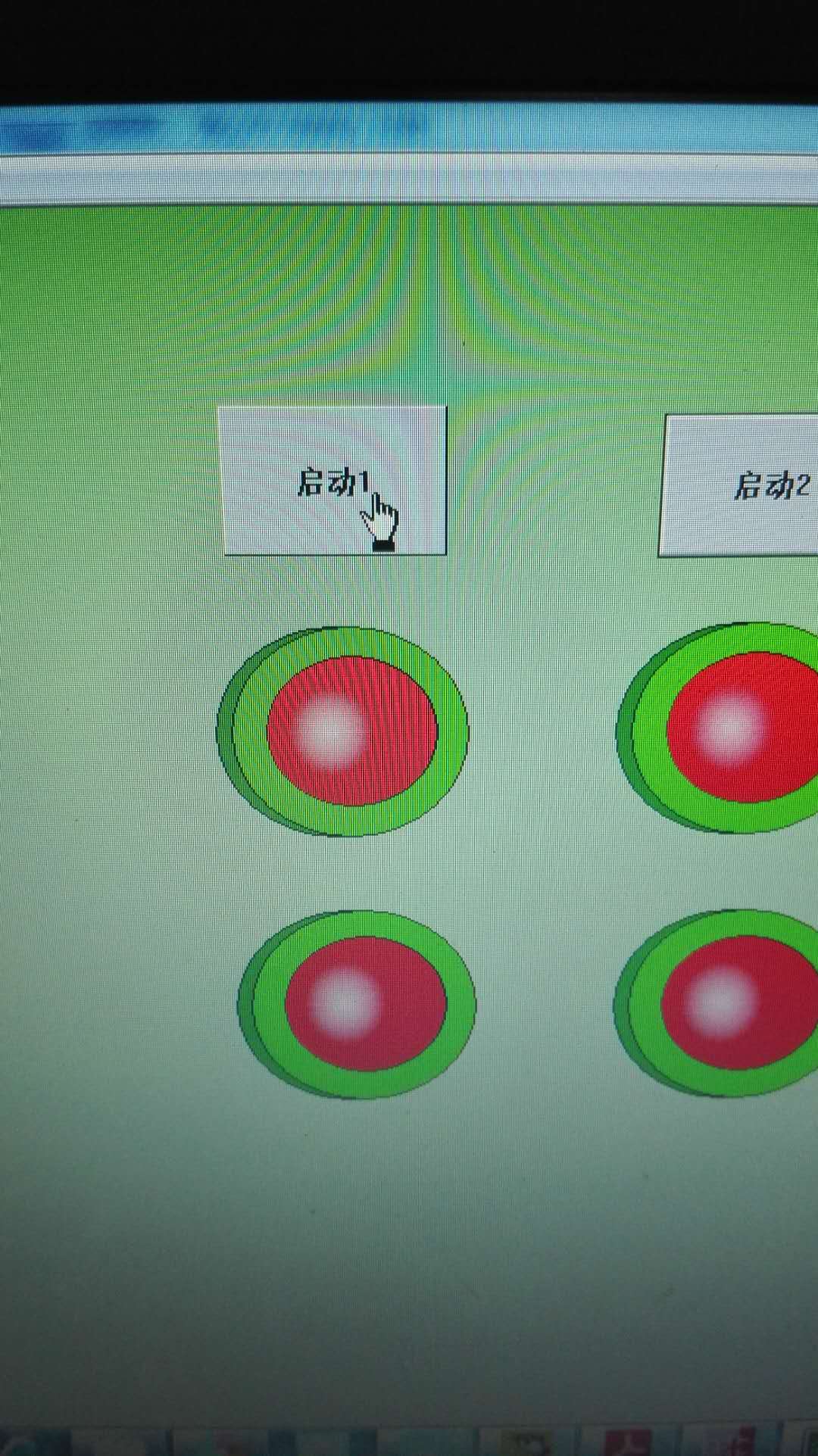

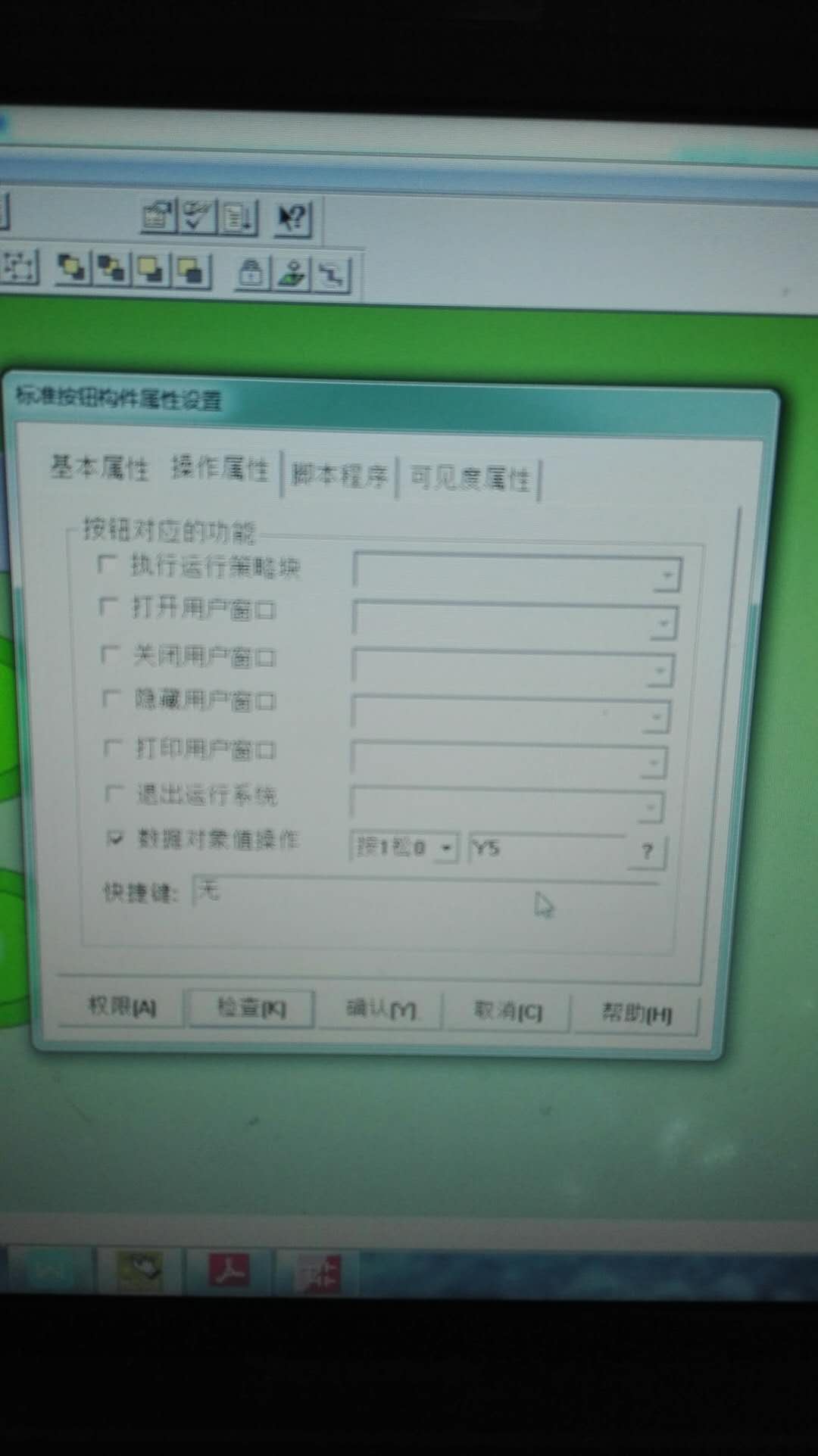

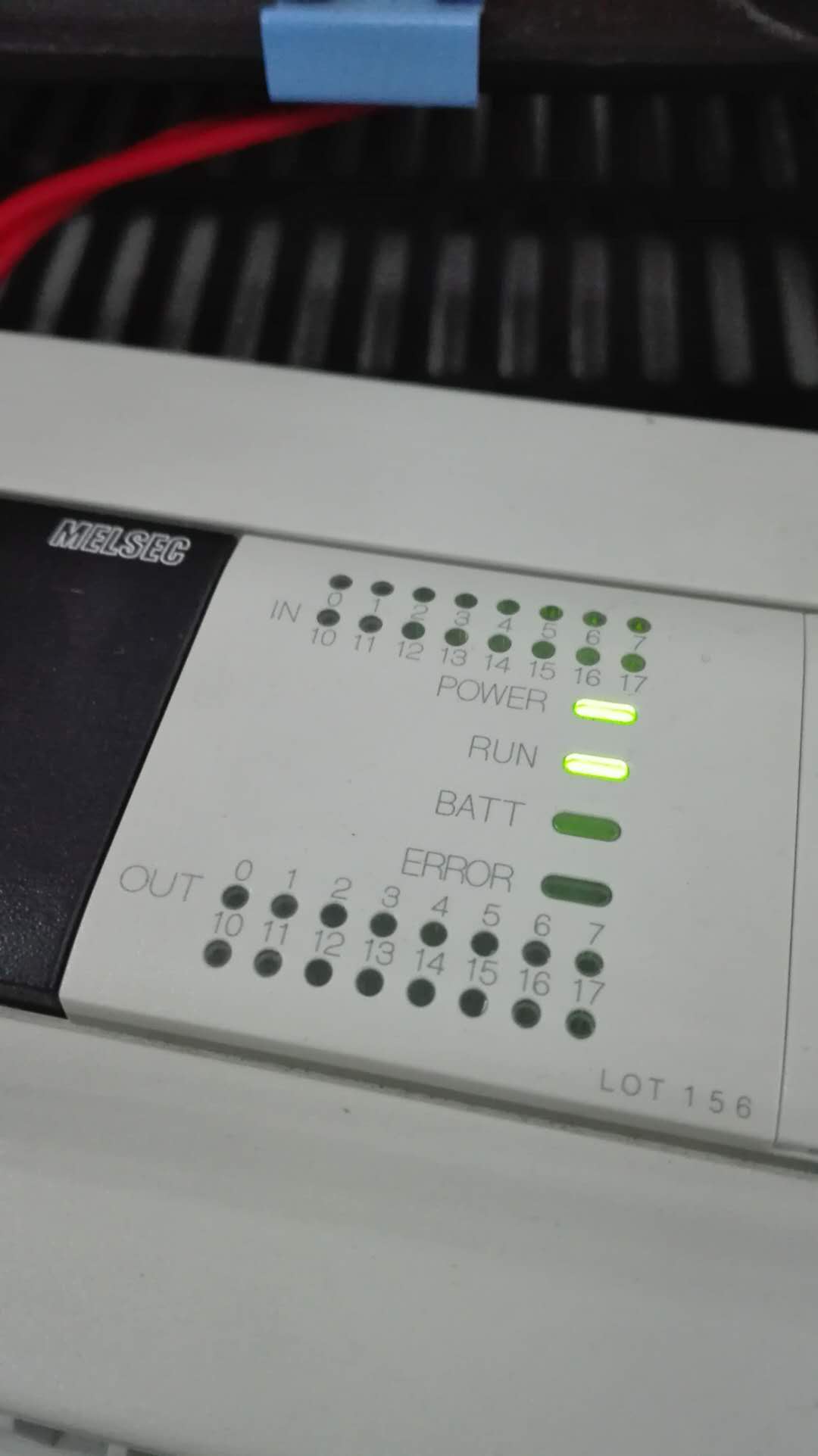

從PLC讀取的數據都是對的  ,但是向PLC寫數據就對應不上，我在電腦上置位Y5，PLC的Y11卻亮了，Y5不亮，我用M寄存器也試過，置位M0，PLC里面的M4被置位了，M0卻沒有變化，請大神指點一二
liuqiang2012
慎言慎行，三思而后行！
級別: 家園常客
精華主題: 0
發帖數量: 304 個
工控威望: 505 點
下載積分: 967 分
在線時間: 550(小時)
注冊時間: 2012-06-08
最后登錄: 2024-11-01
查看liuqiang2012的 主題 / 回貼
1樓  發表于: 2017-12-29 18:26
頂一下貼子,座等大神的解答
搞工控不自學不行，因?yàn)槟阋惶觳粚W(xué)你就落后了，這就是這個行業的特點
iujfang
怪人
級別: 家園�？�
精華主題: 0
發帖數量: 408 個
工控威望: 531 點
下載積分: 1387 分
在線時間: 203(小時)
注冊時間: 2010-05-21
最后登錄: 2024-11-12
查看iujfang的 主題 / 回貼
2樓  發表于: 2017-12-30 11:36

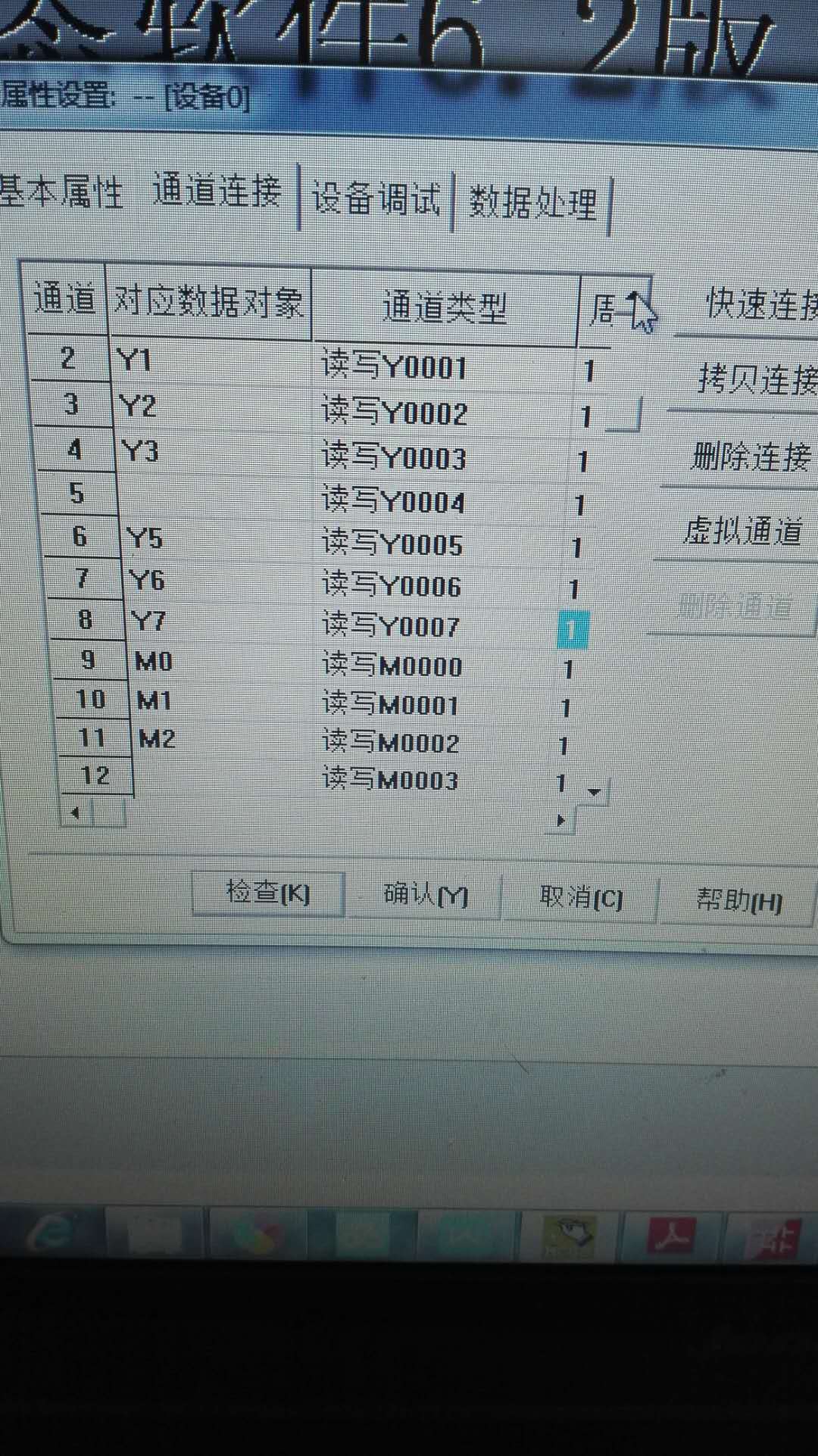

這就是昆侖通態設置變量x 和y不同于其他組態軟件的地方。有點麻煩，三菱輸入輸出軟元件是8進制，昆侖通態設置變量時要10進制。所以要轉換一下才行。例如定義變量X27,昆侖通態設置變量時輸入X23就行了。具體換算 十位數乘以八 加個位。X27=2X8+7=23.剛開始學習的時候，也不明白，也琢磨好久
ntlxfei18
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 267 點
下載積分: 4727 分
在線時間: 239(小時)
注冊時間: 2012-12-24
最后登錄: 2022-05-02
查看ntlxfei18的 主題 / 回貼
3樓  發表于: 2017-12-30 15:36
mcgs可以在電腦上運行連plc？？？
南郭先生
自動化成就工業之美
級別: 工控俠客
精華主題: 0
發帖數量: 524 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的 主題 / 回貼
4樓  發表于: 2017-12-30 15:56
可以，mcgs版本官網可以下載。
yiyi5138
級別: 家園�？�
精華主題: 0
發帖數量: 381 個
工控威望: 550 點
下載積分: 2849 分
在線時間: 90(小時)
注冊時間: 2009-04-25
最后登錄: 2024-11-09
查看yiyi5138的 主題 / 回貼
5樓  發表于: 2017-12-30 17:47
設置驅動對不？
yiyi5138
級別: 家園�？�
精華主題: 0
發帖數量: 381 個
工控威望: 550 點
下載積分: 2849 分
在線時間: 90(小時)
注冊時間: 2009-04-25
最后登錄: 2024-11-09
查看yiyi5138的 主題 / 回貼
6樓  發表于: 2017-12-30 17:49
屬性，字位對不？
joker1874
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 249 點
下載積分: 804 分
在線時間: 22(小時)
注冊時間: 2017-01-12
最后登錄: 2023-08-29
查看joker1874的 主題 / 回貼
7樓  發表于: 2018-01-02 11:45
引用
引用第3樓ntlxfei18于2017-12-30 15:36發表的  :
mcgs可以在電腦上運行連plc？？？


MCGS有嵌入版和通用版，嵌入版就是觸摸屏軟件，通用版就是組態軟件，可以在電腦上運行，但是MCGS對通用版已經不更新維護，所以不建議使用，我之前用過，不太好用。
hcl1230
級別: 探索解密
精華主題: 0
發帖數量: 92 個
工控威望: 192 點
下載積分: 536 分
在線時間: 70(小時)
注冊時間: 2014-07-22
最后登錄: 2024-10-23
查看hcl1230的 主題 / 回貼
8樓  發表于: 2018-01-03 17:43
昆侖組態有點麻煩   比較繁瑣  個人感覺
