樓主  發表于: 2017-11-27 15:59
今天遇到一個有趣的事， 一臺設備上一個氣缸很長大概接近400mm 如何保證效率的情況下讓它到位時平穩（不能裝緩沖器）。 于是我們?cè)诳刂茪飧纂姶砰y1的a出氣口接入另一個電磁閥2的進氣口，在電磁閥2的a和b口 一個接節流閥一個不接 通過一個3通接到氣缸上。設定一個延時 接通電磁閥1 0.5s后接通電磁閥2  于是 就可以實現氣缸走到2/3時減速 緩慢到位。

第一次遇到這樣弄的。。。。電磁閥2的作用感覺像是中間繼電器一樣 選擇氣的大小。 有點意思值得分享一下
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 1873 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-08-21
查看周家大少的 主題 / 回貼
1樓  發表于: 2017-12-07 16:25
能弄個圖出來嗎？這樣更具體了
QQ：611369538
微信：ZMF2KXL
wxq544463370
中二病晚期
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 354 點
下載積分: 954 分
在線時間: 175(小時)
注冊時間: 2015-03-02
最后登錄: 2023-12-13
查看wxq544463370的 主題 / 回貼
2樓  發表于: 2017-12-07 18:36

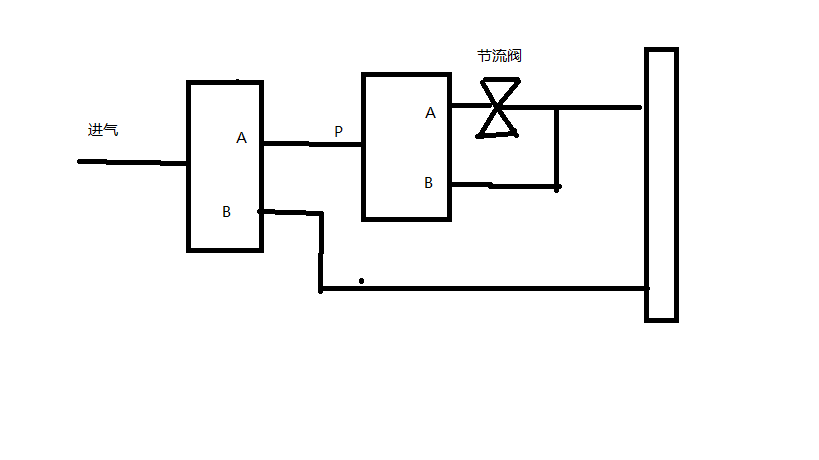

圖片：
瞎畫了一下
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
3樓  發表于: 2017-12-08 08:22
還有這種操作
ヅ微笑面對每一天，即使生活并不美好ヅ
123ppk
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 104 點
下載積分: 659 分
在線時間: 2(小時)
注冊時間: 2017-02-12
最后登錄: 2020-07-27
查看123ppk的 主題 / 回貼
4樓  發表于: 2017-12-08 20:25
這個是可以的啊，但是好偈沒有必要
lyntechme
虛心做人，踏實做事
級別: 家園�？�
精華主題: 0
發帖數量: 564 個
工控威望: 709 點
下載積分: 12711 分
在線時間: 256(小時)
注冊時間: 2012-03-31
最后登錄: 2023-06-04
查看lyntechme的 主題 / 回貼
5樓  發表于: 2017-12-13 16:47
有點意思，不錯啊，贊一下樓主

tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3435 個
工控威望: 20971 點
下載積分: 25333 分
在線時間: 1743(小時)
注冊時間: 2010-01-03
最后登錄: 2024-09-19
查看tkggtdkjpl的 主題 / 回貼
6樓  發表于: 2017-12-14 08:54
FESTO研發出來個叫軟停止的功能，可以了解一下。
自動化單機，生產線，項目編程調試！
5195815
級別: 工控俠客
精華主題: 0
發帖數量: 22 個
工控威望: 3993 點
下載積分: 15895 分
在線時間: 863(小時)
注冊時間: 2017-12-23
最后登錄: 2024-09-19
查看5195815的 主題 / 回貼
7樓  發表于: 2017-12-26 13:46
這個是可以的啊，但是好偈沒有必要
迷糊一千年
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 109 點
下載積分: 67838 分
在線時間: 21(小時)
注冊時間: 2017-12-25
最后登錄: 2021-05-17
查看迷糊一千年的 主題 / 回貼
8樓  發表于: 2017-12-27 08:30
活學活用啊。
zhtokokk
級別: 家園常客
精華主題: 0
發帖數量: 522 個
工控威望: 830 點
下載積分: 59864 分
在線時間: 388(小時)
注冊時間: 2015-03-23
最后登錄: 2024-08-27
查看zhtokokk的 主題 / 回貼
9樓  發表于: 2017-12-27 08:40
       My display is breaken.
gh20060725
級別: 略有小成
精華主題: 0
發帖數量: 549 個
工控威望: 313 點
下載積分: 16634 分
在線時間: 258(小時)
注冊時間: 2011-06-24
最后登錄: 2020-08-03
查看gh20060725的 主題 / 回貼
10樓  發表于: 2018-01-02 09:27
用一個平穩氣缸就可以了，不用這么麻煩的
回收SMC、FESTO、KEYENCE、OMRON、西門子等全系列產品有貨的可以加 QQ:2238834381    電話：15962230727
tyh292002
級別: 家園常客
精華主題: 0
發帖數量: 22 個
工控威望: 602 點
下載積分: 3115 分
在線時間: 35(小時)
注冊時間: 2018-01-02
最后登錄: 2024-09-13
查看tyh292002的 主題 / 回貼
11樓  發表于: 2018-01-02 10:41
這如同真空和大氣轉換結構類似，有一個soft vent結構，可以控制速度的！
