deanpc
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 147 點
下載積分: 726 分
在線時間: 41(小時)
注冊時間: 2018-05-04
最后登錄: 2023-12-20
查看deanpc的 主題 / 回貼
樓主  發表于: 2018-05-12 12:37

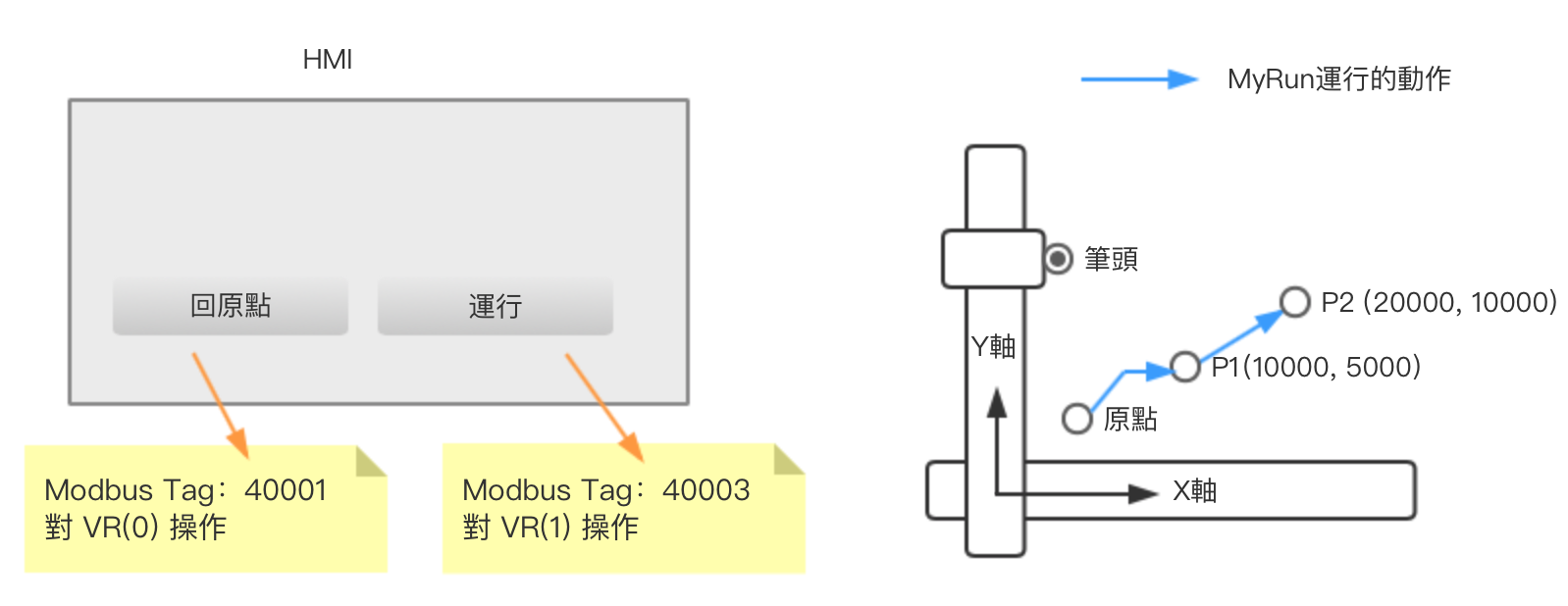

分享一下研華MAS控制器的腳本編程方式，雖然跟PLC 梯行圖有差異，但應該還是容易理解的.


復制代碼
  1. SUB MyRun                     '定義MyRun子程序
  2.    BASE 0,1                       '選擇軸0,1
  3.    MOVE 10000,5000        '相對移動到P1
  4.    WAIT DONE                  '等待運動停止
  5.    LINE 10000,5000          '相對移動到P2, (因?yàn)橄鄬?duì)運動, 所以是 10000,5000)
  6.    WAIT DONE                  '等待運動停止
  7. END  SUB
  9. SUB MyHome                 '定義MyHome子程序
  10.    BASE 0,1                       '選擇軸0,1
  11.    MOVEABS 0,0               '絕對移動到0,0
  12.    WAIT DONE                  '等待運動停止
  13. END  SUB
  15. MS_LOOP(10)                                                            'Task流程循環起始點
  16.    IF MS_EDGER(VR(1))   THEN   MyRun()                'VR(1)發生上升緣時，執行MyRun子程序
  17.    IF MS_EDGER(VR(0))   THEN   MyHome()             'VR(0)發生上升緣時，執行MyHome子程序
  18. MS_LEND                                                                   'Task流程循環結束點
  21. 使用到的指令:
  22. MS_LOOP… MSLEND          TASK循環指令
  23. SUB … END SUB                  定義子程序
  24. IF…THEN                              條件判斷式指令
  25. MS_EDGER                          判斷全域變數是否有上升緣發生
  26. VR(no)                                   VR全域變數
  27. BASE                                    指定要操作的軸
  28. MOVEEABS                          絕對運動到指定位置
  29. MOVE                                   相對運動到指定位置
devin_lxd
大家好才是真的好！
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 257 點
下載積分: 4793 分
在線時間: 43(小時)
注冊時間: 2018-05-09
最后登錄: 2024-08-01
查看devin_lxd的 主題 / 回貼
1樓  發表于: 2018-05-12 16:31
你這個是開環吧
deanpc
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 147 點
下載積分: 726 分
在線時間: 41(小時)
注冊時間: 2018-05-04
最后登錄: 2023-12-20
查看deanpc的 主題 / 回貼
2樓  發表于: 2018-05-12 16:57
是EtherCAT總線，不過脈沖的程序也是一樣的。
