樓主  發表于: 2018-05-09 20:52
圖片：
三菱FX3u 的PLC 不知道誰把這個九針的頭剪斷了！要買個九針頭焊起來！不知道如何去焊！ 線的顏色對應圓孔插針腳。綠（1）, 紅(2) . 白 （4）。 黃（5）。 黑（7）。求前輩們指點下如何焊線！
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2844 個
工控威望: 3616 點
下載積分: 3515 分
在線時間: 3798(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-10
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2018-05-09 21:05
威綸通有連接手冊，照著連接手冊焊接。
樓主留言：
恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 17166 點
下載積分: 761 分
在線時間: 3479(小時)
注冊時間: 2014-01-09
最后登錄: 2024-11-10
查看cjm1234的 主題 / 回貼
2樓  發表于: 2018-05-09 21:06
到淘寶上買一條
樓主留言：
恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
小滿和老鳥
專注，堅持！
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2024-07-24
查看小滿和老鳥的 主題 / 回貼
3樓  發表于: 2018-05-09 22:23
本站有人上傳過！~~~
樓主留言：
恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
附件： 三菱plc全系列編程電纜的制作[1].doc (208 K) 下載次數:58
網站提示: 請不要用迅雷下載附件，容易出錯
xiakebiao
工控老人
級別: 網絡英雄

精華主題: 0
發帖數量: 1158 個
工控威望: 8697 點
下載積分: 96310 分
在線時間: 845(小時)
注冊時間: 2008-12-21
最后登錄: 2023-07-10
查看xiakebiao的 主題 / 回貼
4樓  發表于: 2018-05-09 22:42
引用
引用第3樓小滿和老鳥于2018-05-09 22:23發表的  :
本站有人上傳過！~~~

這樣看維綸通的手冊才對！
樓主留言：
恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
ranbin
學無止境！
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 449 點
下載積分: 6547 分
在線時間: 44(小時)
注冊時間: 2018-04-04
最后登錄: 2020-10-22
查看ranbin的 主題 / 回貼
5樓  發表于: 2018-05-10 08:27
引用
引用第4樓xiakebiao于2018-05-09 22:42發表的  :

這樣看維綸通的手冊才對！


是的！
樓主留言：
恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
jszjggy
級別: 網絡英雄
精華主題: 0
發帖數量: 30 個
工控威望: 6018 點
下載積分: 7652 分
在線時間: 653(小時)
注冊時間: 2018-04-19
最后登錄: 2024-11-08
查看jszjggy的 主題 / 回貼
6樓  發表于: 2018-05-10 08:43

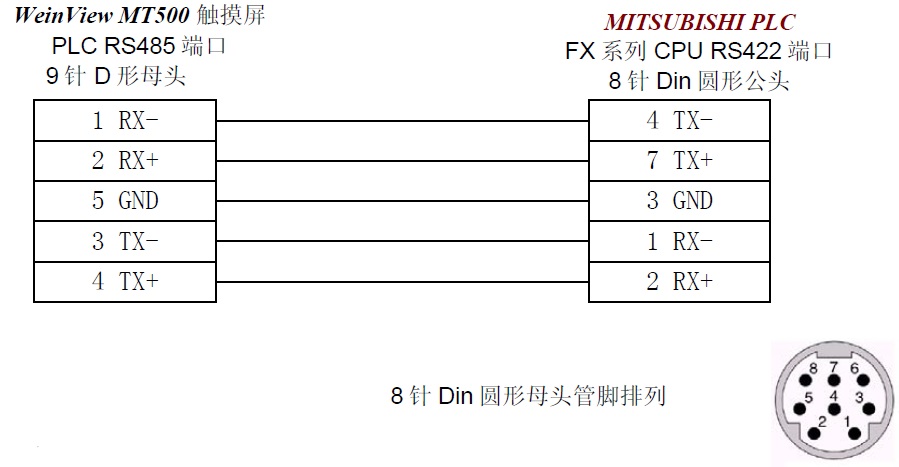

圖片：

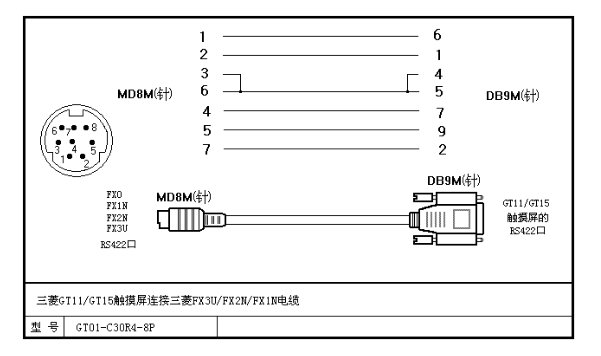

圖片：
可以參考一下。注意圓口引腳排列。
樓主留言：
為什么我找到的PLC端口 5是GND ,你這里是3是GND？我也是三菱FX 的！
本帖最近評分記錄：
  • 下載積分:+1(再見理想) 貼子內容簡單，粗暴！
    ranbin
    學無止境！
    級別: 略有小成
    精華主題: 0
    發帖數量: 326 個
    工控威望: 449 點
    下載積分: 6547 分
    在線時間: 44(小時)
    注冊時間: 2018-04-04
    最后登錄: 2020-10-22
    查看ranbin的 主題 / 回貼
    7樓  發表于: 2018-05-10 10:22
    還是有好心人！
    樓主留言：
    恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
    sanma
    級別: 略有小成
    精華主題: 0
    發帖數量: 301 個
    工控威望: 497 點
    下載積分: 615 分
    在線時間: 424(小時)
    注冊時間: 2009-09-11
    最后登錄: 2024-10-12
    查看sanma的 主題 / 回貼
    8樓  發表于: 2018-05-10 11:41
    頂一個
    樓主留言：
    恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) ,  4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白 （4.TX+）。 黃（5,GND）。 黑（7,TX-）!還是謝謝大家！
    xuanxiu
    級別: 家園常客
    精華主題: 0
    發帖數量: 57 個
    工控威望: 559 點
    下載積分: 919 分
    在線時間: 49(小時)
    注冊時間: 2018-03-30
    最后登錄: 2024-04-02
    查看xuanxiu的 主題 / 回貼
    9樓  發表于: 2018-05-10 11:49

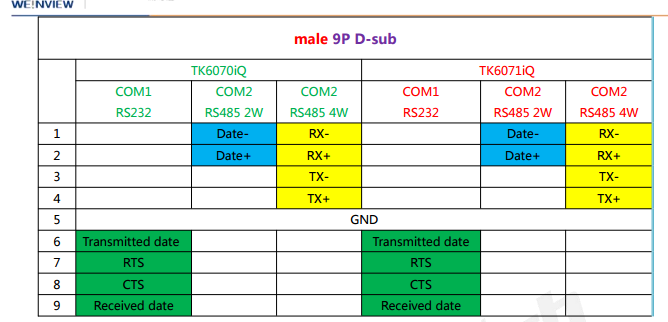

    描述：觸摸屏的側的：
    圖片：
    描述：FX3U側的：
    圖片：
    新手想請教一下，RS485和RS422的區別，我看樓主的觸摸屏是TK6070iQ的，有232、485兩種通訊端口，F(xiàn)X3U內置RS422的通訊端口，如果沒買FX3U的通訊擴展板的話，是要怎么接？
