樓主  發表于: 2017-08-10 14:49
小弟在做QJ71C24N用422方式和AD-4401A稱重儀表走無協議通訊時，遇到一個問題，還請各位大神指教指教小弟
儀表接收的報文格式是@01RW，停止符可選擇CR和CR LF這兩種，當只用CR作為停止符時是可以通訊上，并讀到正確的數據，如圖

但是數據會在地址區內循環變化，是因?yàn)闆]有LF這個換行指令，但是停止符選CR LF時就讀不到數據。
小弟我反復試了下，個人覺得應該是停止符CR LF不是在同一個地址區內造成無法讀取的，如圖

如果真如我所猜想的這樣，那么問題來了，如圖
xylon1985
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 106 點
下載積分: 560 分
在線時間: 4(小時)
注冊時間: 2010-10-19
最后登錄: 2017-08-16
查看xylon1985的 主題 / 回貼
1樓  發表于: 2017-08-10 15:43
把報文整理一下呢？整體左移一個字節
gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
2樓  發表于: 2017-08-10 19:25
跟這個沒有關系，對于儀表而言，它接受到正確命令就有正確反應，跟這些命令放在那個地址區是沒有關系。
你可以通過線路追蹤功能確認你的命令是否正確
manning
級別: 探索解密
精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的 主題 / 回貼
3樓  發表于: 2017-08-11 09:16

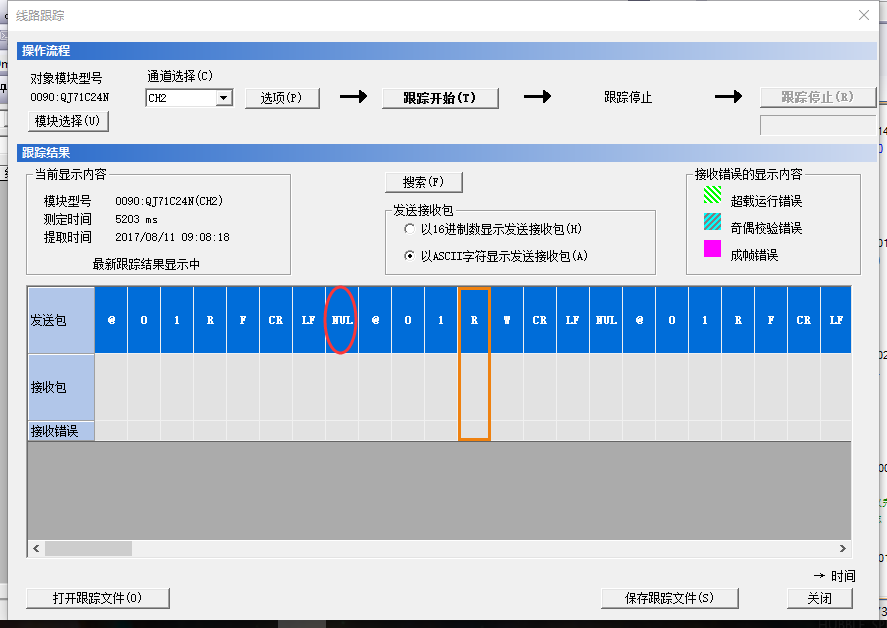

發送CR LF這個停止符時用線路追蹤發現最后一位的高字節有個空字符NUL，那現在怎么消除這個空字符。
manning
級別: 探索解密
精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的 主題 / 回貼
4樓  發表于: 2017-08-11 09:31

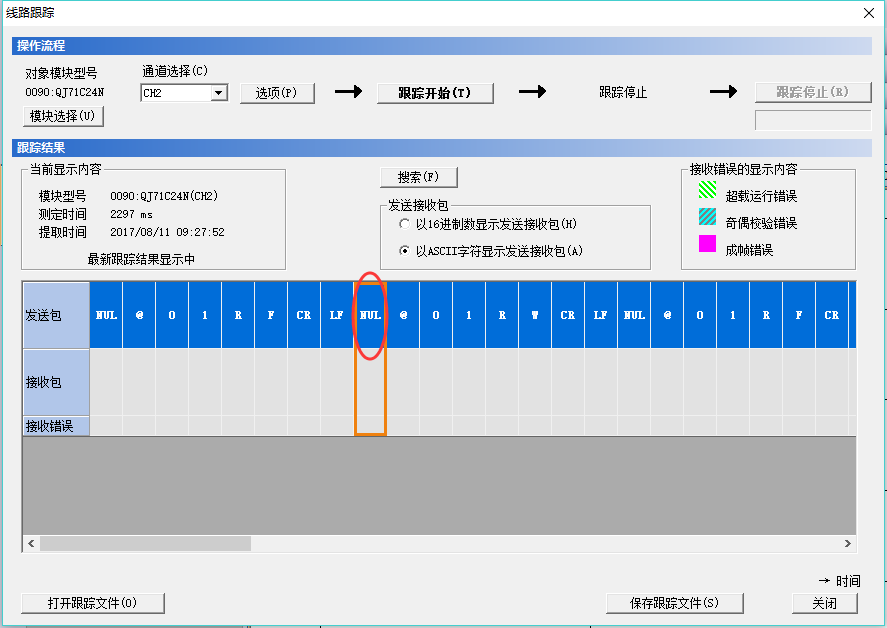

真如我猜想一樣，該如何去除這個NUL空字符

gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
5樓  發表于: 2017-08-11 16:26
引用
引用第3樓manning于2017-08-11 09:16發表的  :
發送CR LF這個停止符時用線路追蹤發現最后一位的高字節有個空字符NUL，那現在怎么消除這個空字符。 [attachment=202837]


那是因?yàn)槟阍O(shè)置發送長度錯了導致的。
你現在設置應該是以字為單位，長度為4。
應該改成以字節為單位，長度為7.
樓主留言：
真誠感謝！太感謝您了，是我一直在鉆牛角尖，多謝大神！
本帖最近評分記錄：
  • 下載積分:+10(ymmfa) 感謝分享！
    manning
    級別: 探索解密
    精華主題: 1 篇
    發帖數量: 36 個
    工控威望: 171 點
    下載積分: 888 分
    在線時間: 51(小時)
    注冊時間: 2017-03-10
    最后登錄: 2024-09-13
    查看manning的 主題 / 回貼
    6樓  發表于: 2017-08-11 17:05
    多謝樓上大神的幫助，小弟我做好后發一份案例上來供大家參考，希望能夠幫助到別人
    李湘何
    級別: 略有小成
    精華主題: 0
    發帖數量: 63 個
    工控威望: 240 點
    下載積分: 548 分
    在線時間: 83(小時)
    注冊時間: 2008-04-05
    最后登錄: 2024-04-13
    查看李湘何的 主題 / 回貼
    7樓  發表于: 2017-09-21 16:10
    樓主：做好了嗎，我正在做類似的項目，能否參考一下。
    manning
    級別: 探索解密
    精華主題: 1 篇
    發帖數量: 36 個
    工控威望: 171 點
    下載積分: 888 分
    在線時間: 51(小時)
    注冊時間: 2017-03-10
    最后登錄: 2024-09-13
    查看manning的 主題 / 回貼
    8樓  發表于: 2017-09-27 15:47
    讓你們久等了，之前一直忙于工程，一直沒時間做教程，今天得以有時間，特做了一份教程，希望能夠幫助到大家
    無協議通訊.zip (1011 K) 下载次数:655
    本帖最近評分記錄：
  • 下載積分:+1(zhangyajun) 好貼好貼！
  • 下載積分:+3(tanglongbing) 好貼好貼！
  • 下載積分:+1(w45062099)
  • 下載積分:+1(菜鳥學工控_1) 感謝分享！
    1992sd
    級別: 略有小成
    精華主題: 0
    發帖數量: 236 個
    工控威望: 350 點
    下載積分: 35437 分
    在線時間: 596(小時)
    注冊時間: 2012-08-23
    最后登錄: 2024-12-23
    查看1992sd的 主題 / 回貼
    9樓  發表于: 2017-09-28 09:16
    真是高手在民間吶，贊一個！
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11284 個
    工控威望: 18662 點
    下載積分: 12407 分
    在線時間: 2698(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-23
    查看往事如風的 主題 / 回貼
    10樓  發表于: 2017-09-29 07:47
    贊一個
    三人行者必有我?guī)?，擇其善者而從之
    工控劍俠666
    天道酬勤，認真的人做認真的事 。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1007 個
    工控威望: 2686 點
    下載積分: 22581 分
    在線時間: 276(小時)
    注冊時間: 2013-03-30
    最后登錄: 2024-12-21
    查看工控劍俠666的 主題 / 回貼
    11樓  發表于: 2017-09-29 11:06
    你們真的是大神，佩服
    工控人加油
    • «
