樓主  發表于: 2018-07-19 14:56
伺服放大器和型號為Mr-j4-20b。在伺服放大器CN3上接上上下限位開關以及狗點。但不起作用。已經把伺服放大器的PD02設置為0003了。
接線是dicom接+24v，上限位開關接DI1,下限位開關接DI2,狗點接DI3。請大神看一下接線是否有問題。如果沒有還有那些參數需要設定。謝謝啦。
uu.liu
COG_FOG_COF_貼片_  貼合
級別: 家園�？�
精華主題: 0
發帖數量: 767 個
工控威望: 988 點
下載積分: 13529 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2024-12-17
查看uu.liu的 主題 / 回貼
1樓  發表于: 2018-07-19 15:15

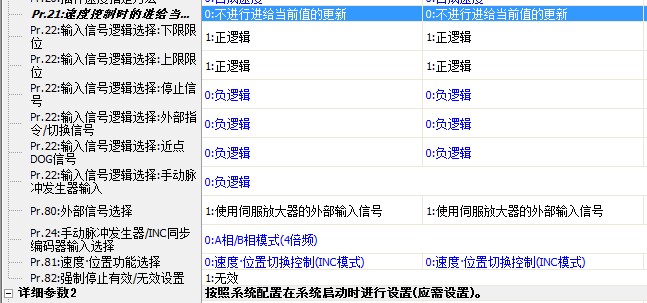

圖片：
還有這些參數
QQ:569456723
南通大學
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 56 點
下載積分: 637 分
在線時間: 14(小時)
注冊時間: 2018-07-02
最后登錄: 2018-08-02
查看南通大學的 主題 / 回貼
2樓  發表于: 2018-07-19 15:35
這個是在伺服參數里設置的嗎  我找了半天沒找到設置的模塊  多謝幫忙解答一下
wangyihuan
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 60 點
下載積分: 617 分
在線時間: 9(小時)
注冊時間: 2018-07-07
最后登錄: 2019-05-20
查看wangyihuan的 主題 / 回貼
3樓  發表于: 2018-07-19 15:38

東敏123
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 269 點
下載積分: 718 分
在線時間: 72(小時)
注冊時間: 2018-03-27
最后登錄: 2024-03-27
查看東敏123的 主題 / 回貼
4樓  發表于: 2018-07-21 10:45
引用
引用第3樓wangyihuan于2018-07-19 15:38發表的  :
[attachment=224041]

請問好了嗎，需設置哪些
wangyihuan
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 60 點
下載積分: 617 分
在線時間: 9(小時)
注冊時間: 2018-07-07
最后登錄: 2019-05-20
查看wangyihuan的 主題 / 回貼
5樓  發表于: 2018-07-22 09:01
把外部接線接好。把圖里的參數設置好就行了。接點改為A接點。
