樓主  發表于: 2019-02-21 20:58
實例圖片

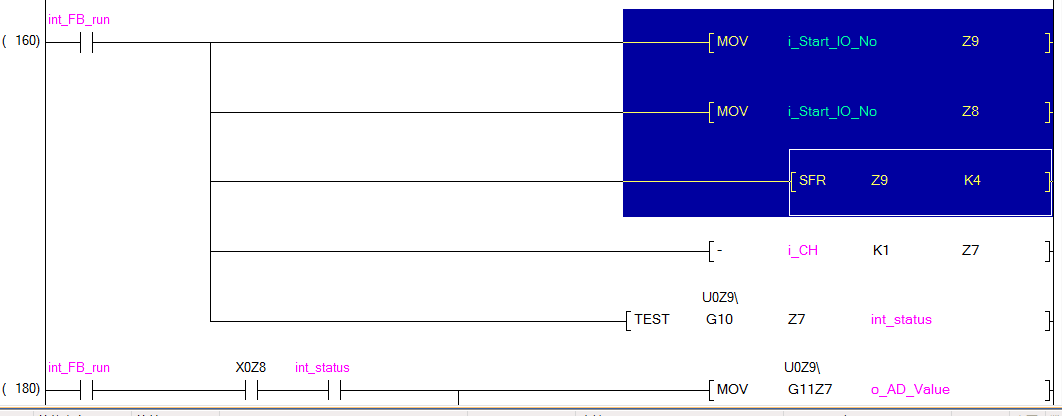

   這是三菱一個Q64AD  FB的源內容，怎么也沒搞明白，求大神幫忙分析一下


    mov  模塊起始地址 z9
      mov  模塊起始地址 z8
      SFR  z9  k4
然后
經過條件x0z8后 mov   U0Z9/G11     到D寄存器

疑惑如下：
Z9經過     SFR  z9  k4后，內容為0?    U0Z9/G11   怎么指定CH號？


謝謝大神
panguancheng
級別: 略有小成
精華主題: 0
發帖數量: 199 個
工控威望: 257 點
下載積分: 1491 分
在線時間: 43(小時)
注冊時間: 2018-10-22
最后登錄: 2024-01-23
查看panguancheng的 主題 / 回貼
1樓  發表于: 2019-02-21 21:47
sfr已經左移動了，所以沒有值；U0Z9/G11是一種組合元件，難以理解你就理解成D就好
apei2014
工控的世界，我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1190 個
工控威望: 1833 點
下載積分: 76927 分
在線時間: 510(小時)
注冊時間: 2016-08-15
最后登錄: 2024-09-21
查看apei2014的 主題 / 回貼
2樓  發表于: 2019-02-22 08:44
z9=0的話，u0z9=u0,
z9=1的話，u0z9=u1,以此類推
u0是第一個模塊，u1是第二個模塊，……
G10、G11、G12，G13是該模塊第1－4通道的值，這個要看模塊的BFM了，記不清是不是G10-G13，
大概是這樣的，具體的看模擬量說明書
東隅已逝，桑榆非晚。
kdyjxf
級別: 正式會員
精華主題: 0
發帖數量: 4 個
工控威望: 94 點
下載積分: 445 分
在線時間: 5(小時)
注冊時間: 2015-06-20
最后登錄: 2021-11-17
查看kdyjxf的 主題 / 回貼
3樓  發表于: 2019-02-22 22:02
謝謝各位了，原來是我沒搞懂插槽號和起始地址號的概念
