樓主  發表于: 2018-07-24 15:40
圖片：
第一次用西門子PLC，有一個4AI的輸入，要抓錶頭傳出來的4-20mA，但是不知道要如何設定或開始

搞得一個頭、八個大
各執一詞
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 168 點
下載積分: 948 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2023-08-15
查看各執一詞的 主題 / 回貼
1樓  發表于: 2018-07-24 16:11
圖片：
首先在硬件組態里將使用的模擬量輸入模塊組態地址和輸入類型，然后在標準化和標定
東敏123
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 269 點
下載積分: 718 分
在線時間: 72(小時)
注冊時間: 2018-03-27
最后登錄: 2024-03-27
查看東敏123的 主題 / 回貼
2樓  發表于: 2018-07-24 17:22
好了沒，沒好我遠程幫你搞，加我qq2215549194
pr0911
級別: 正式會員
精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 34(小時)
注冊時間: 2018-07-15
最后登錄: 2024-09-13
查看pr0911的 主題 / 回貼
3樓  發表于: 2018-07-25 12:07
圖片：
圖片：

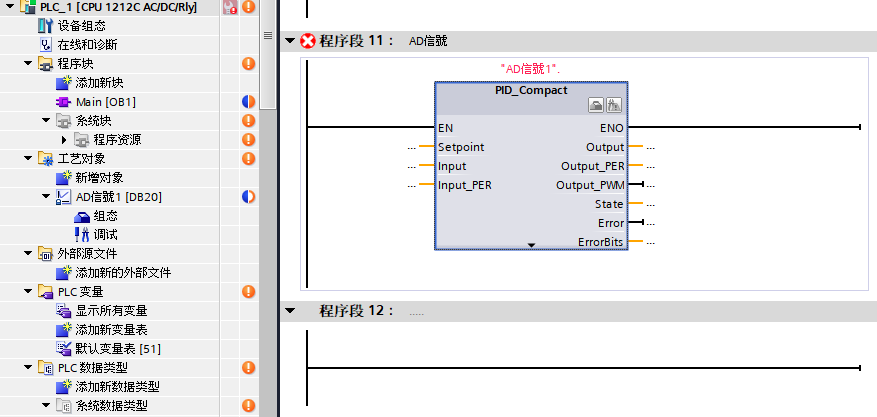

還沒發現 1樓大 的元件在哪~~持續尋找

觀看了PLC回傳的錯誤

模塊存在。
出錯
LED (SF) 故障

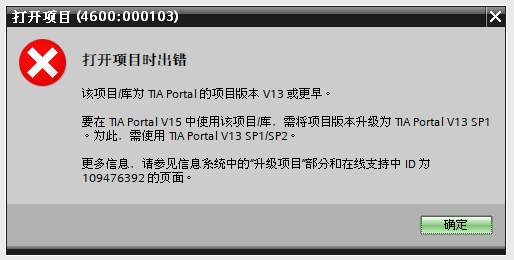

不知道是否有V15可以開啟範例檔案供學習

下載的 AP11 到 AP14 範例，不知道缺啥檔案，V15都打不開
[ 此帖被pr0911在2018-07-25 12:13重新編輯 ]
附件： 測試一號.rar (814 K) 下載次數:4
網站提示: 請不要用迅雷下載附件，容易出錯
各執一詞
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 168 點
下載積分: 948 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2023-08-15
查看各執一詞的 主題 / 回貼
4樓  發表于: 2018-07-25 15:27
基本指令------轉換操作里
pr0911
級別: 正式會員
精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 34(小時)
注冊時間: 2018-07-15
最后登錄: 2024-09-13
查看pr0911的 主題 / 回貼
5樓  發表于: 2018-07-25 15:51

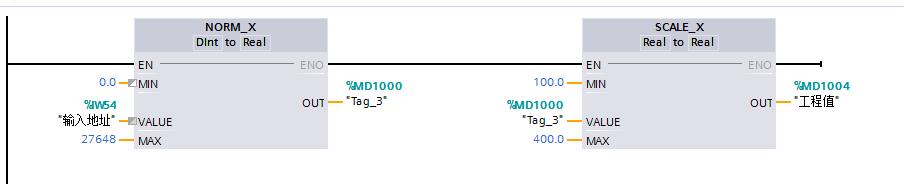

感謝~~找到方塊拉出來，也輸入了數字，MD1000 和 MD1004 ，產了兩個 默認變量表

現在好奇.....我裝的6ES7 231-4HD32-0xBO，有四個AI輸入，我用了 兩個輸入，很好奇讀出來的值在哪?

我的值，運算後0-4000，4-20mA後，0-4000比例值會放在哪?

還有 W54 是如何打出來的
安川電機
安川MPE720程序解密,上傳解密.
級別: 家園�？�

精華主題: 0
發帖數量: 286 個
工控威望: 887 點
下載積分: 1648 分
在線時間: 102(小時)
注冊時間: 2018-07-26
最后登錄: 2024-11-27
查看安川電機的 主題 / 回貼
6樓  發表于: 2018-07-26 09:45
新建數據塊
各執一詞
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 168 點
下載積分: 948 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2023-08-15
查看各執一詞的 主題 / 回貼
7樓  發表于: 2018-07-26 09:57
圖片：

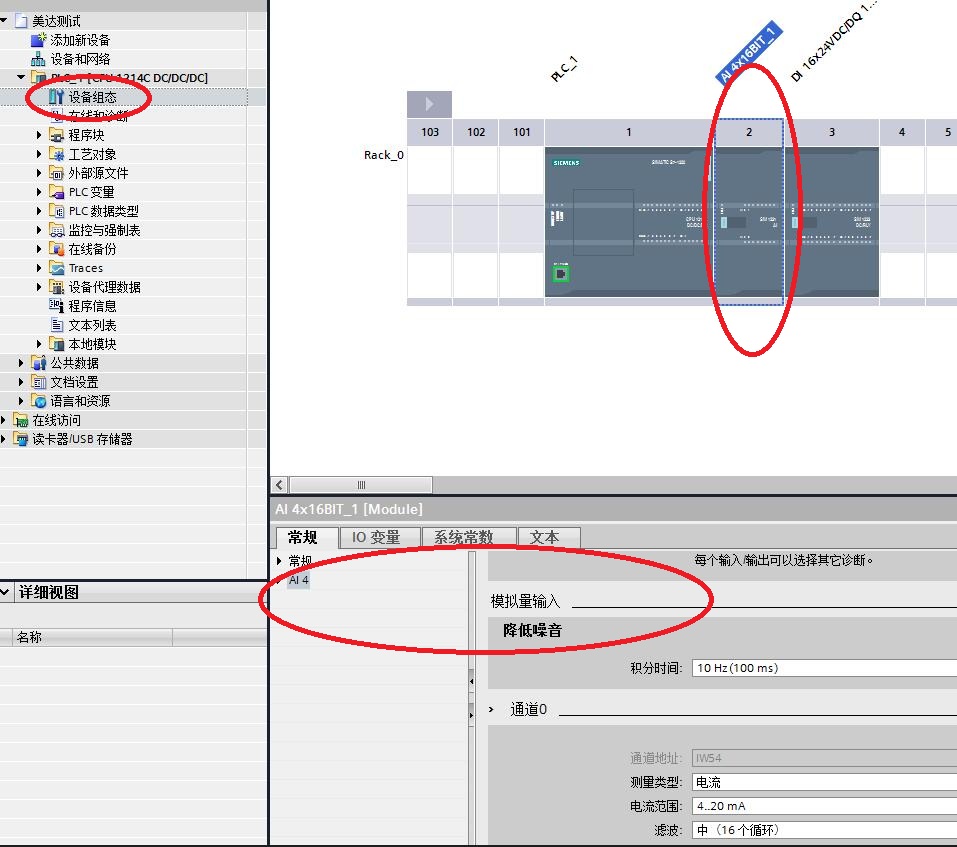

首先要設備組態
pr0911
級別: 正式會員
精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 34(小時)
注冊時間: 2018-07-15
最后登錄: 2024-09-13
查看pr0911的 主題 / 回貼
8樓  發表于: 2018-07-27 14:13
感謝~~就跟樓上說的一樣，裝上了 AI 模組，線路連接了4-20mA，結果沒有在模組圖塊上，點兩下滑鼠

然後把0-10V，拉成 4-20mA，後來拉了之後，PLC的錯誤燈就熄滅了~~~非常感謝
