引用

引用第3樓電氣工作者1于2018-08-29 09:56發表的  :
方案已有

引用

引用第4樓靜夜思飄于2018-08-29 10:23發表的  :
非要用機械方式操作？
如果電方式，其實就是點動開關啟動（線圈下壓其實就是一個點動開關），然后自保持，用壓力值條件進行脫保持的裝置。應該更容易實現一些。因?yàn)殡姍z測的裝置更多更容易實現。

引用

引用第2樓跑步向錢于2018-08-29 09:28發表的  :
兩個疑問！
1：氣體壓力在多少范圍？
2：微動行程在多少范圍之內？
你這個不是單獨考慮需整體考慮，

引用

引用第1樓今生無緣于2018-08-29 09:25發表的  :
執行過程及目標不夠詳盡。

引用

引用樓主sunsongfang于2018-08-29 09:15發表的 有獎設計機械微動機構 :

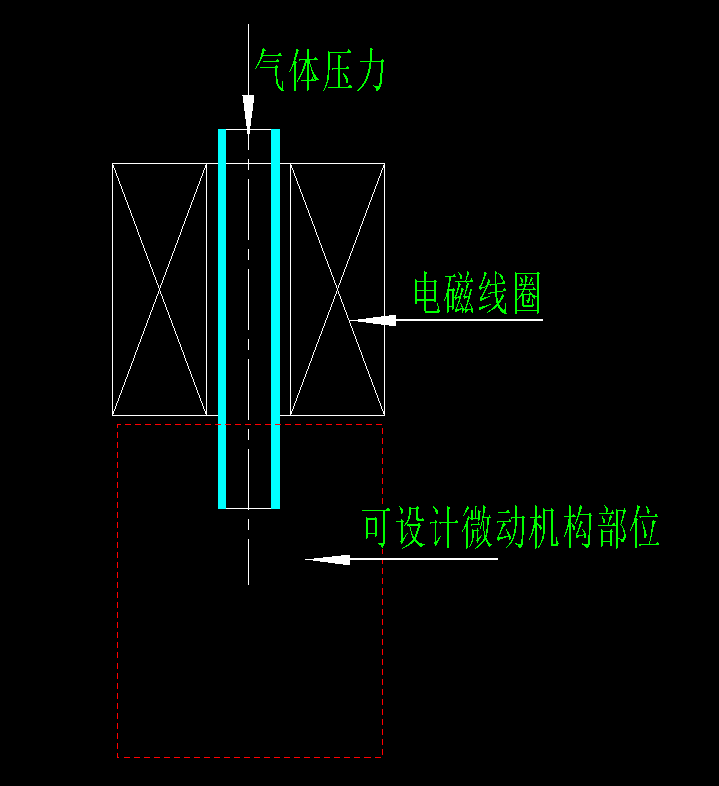

如題：設計一個微動機構。
要求；電磁線圈通電后，微動機構動作，在氣體壓力P的作用下，使氣體向下充氣，此時，即使線圈斷電，微動機構保持充氣狀態；當隨著充氣壓力與瓶?jī)?nèi)壓力差逐漸減小或停止充氣壓力P時，微動機構復位。再次充氣必須再讓線圈通電一次才能進行，如此動作循環。
本題屬機械設計，理應不便打擾各位，然，家園是我值得崇拜的良師益友，本人百思多日終無最佳方案，在此，特懇請版主允可，謝謝�。�
園內皆好友，且高手大神林立無計其數，若有良策，誠心有獎！
針對同志們的問題補充一下：氣壓最高2.5Mpa,線圈的直徑在16mm左右，微動機構的行程可以在幾個厘米，有方案的可聯系我13791220635，微信同號
