樓主  發表于: 2018-09-10 16:42

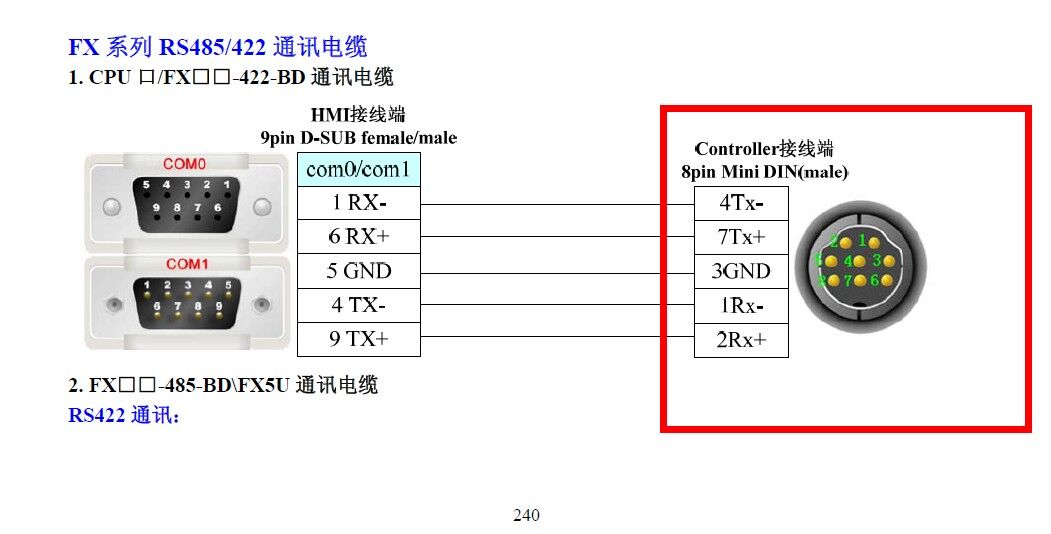

描述：腳位圖
圖片：
描述：通訊線
圖片：
因?yàn)楝F(xiàn)在PLC圓形接口拼接了其它通訊檢測設備，所以面板與PLC的通訊線只能改接，看了官方提供的腳位圖，那位大神教我一下，圓頭接連PLC的要改成DB9針孔的應該如何接線。
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1007 個
工控威望: 2686 點
下載積分: 22581 分
在線時間: 276(小時)
注冊時間: 2013-03-30
最后登錄: 2024-12-21
查看工控劍俠666的 主題 / 回貼
1樓  發表于: 2018-09-10 17:05
買配套的線，自己接麻煩，試過
工控人加油
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1025 個
工控威望: 1848 點
下載積分: 258 分
在線時間: 1129(小時)
注冊時間: 2017-02-09
最后登錄: 2024-12-21
查看nightblueblu的 主題 / 回貼
2樓  發表于: 2018-09-10 17:35
最簡單的方式，買屏幕的時候直接叫廠家給你配，你只要說PLC型號就行了，自己焊腳一次焊好還好，整的不好燒端口，通訊經常無故中斷，干擾等等各種情況都有，夠你整的
Your happiness is everything.
liangcaiyu
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 114 點
下載積分: 424 分
在線時間: 4(小時)
注冊時間: 2016-05-14
最后登錄: 2020-11-12
查看liangcaiyu的 主題 / 回貼
3樓  發表于: 2018-09-12 10:44
把線翦斷再駁接安全，防止焊壞
遇上方知有
路漫漫其修遠兮 吾將上下而求索
級別: 家園�？�
精華主題: 0
發帖數量: 426 個
工控威望: 736 點
下載積分: 3967 分
在線時間: 74(小時)
注冊時間: 2017-07-16
最后登錄: 2024-11-14
查看遇上方知有的 主題 / 回貼
4樓  發表于: 2018-09-15 15:20
直接配買比較好，也不貴，自己焊麻煩而且通訊連接容易出問題
路漫漫其修遠兮 吾將上下而求索
kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園�？�
精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
5樓  發表于: 2018-09-18 19:33
引用
引用第4樓遇上方知有于2018-09-15 15:20發表的  :
直接配買比較好，也不貴，自己焊麻煩而且通訊連接容易出問題

我問了廠家，沒有這樣的線賣。
