樓主  發表于: 2019-03-27 21:09

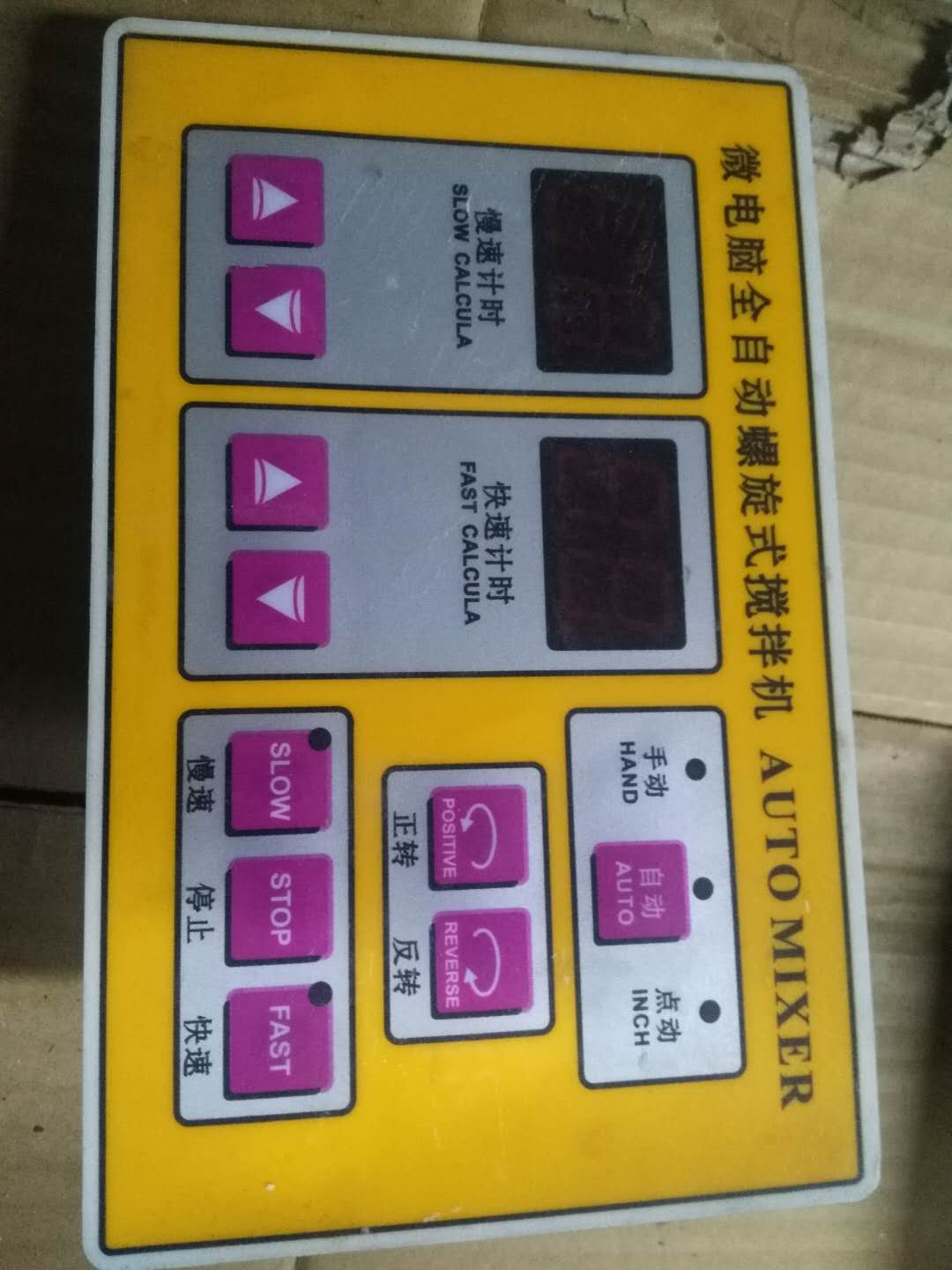

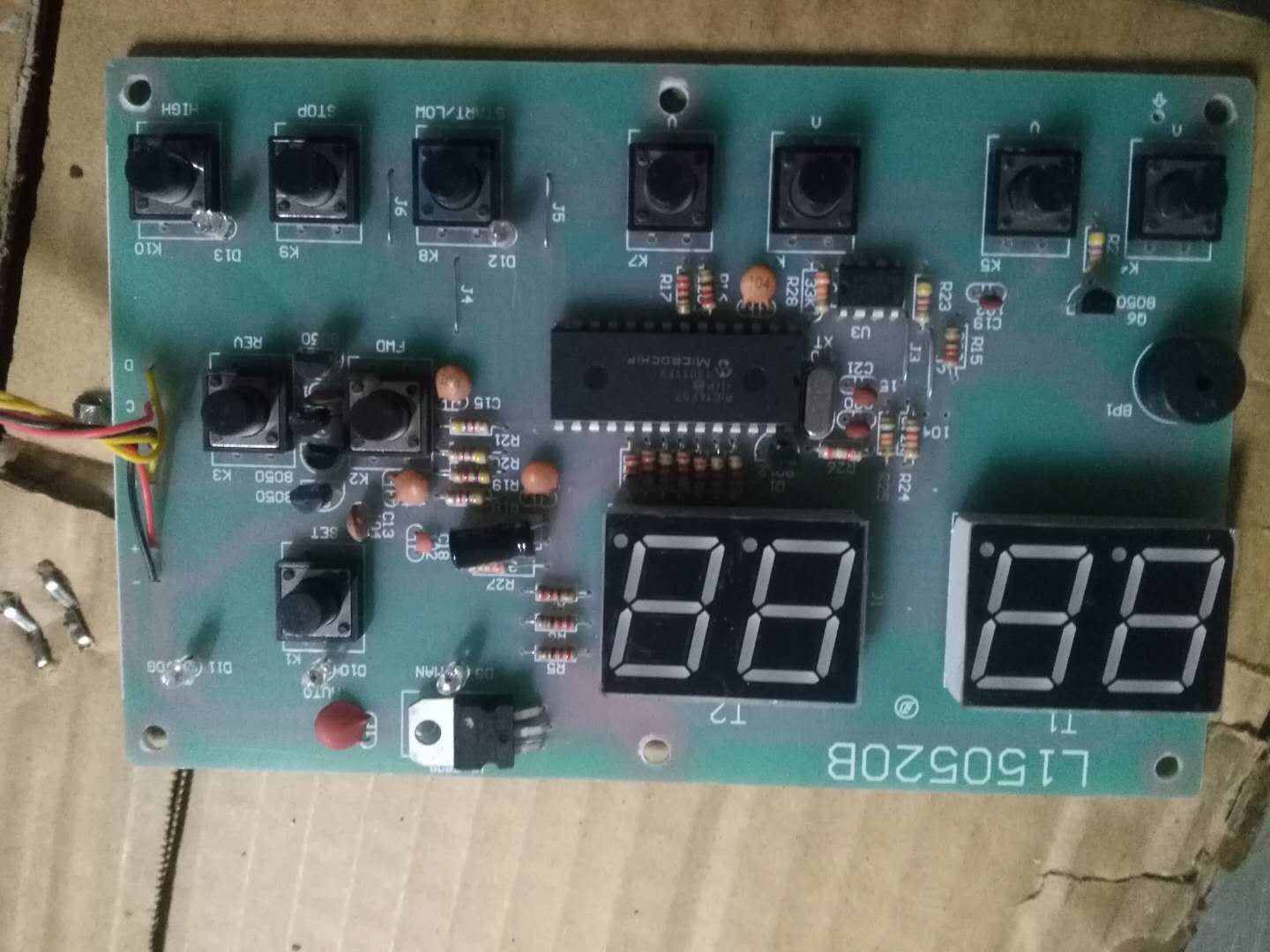

  車間的立式和面機控制屏壞了，時間顯示88.88.不會動，按任何按鍵都沒有反應，拆開里面看到是由一片PIC16F57單片機和24C02存儲器組成控制核心，檢查外圍電路電壓都正常，懷疑單片機不啟動是由晶振或者存儲器引起，由簡到繁先換晶振及電容試一試，網上買來晶振和電容換上試機還是不啟動沒有反應，再換存儲器試一試，換好24C02試機聽到滴一聲響，啟動正常了，OK
  本來還想著如果是單片機壞的話就要從其他控制器讀取單片機程序在燒錄到新買的PIC16F57，這下維修就變得輕松多了。
  壞的屏顯示88.88.沒有拍圖片

電工+工控
級別: 家園常客
精華主題: 0
發帖數量: 517 個
工控威望: 609 點
下載積分: 738 分
在線時間: 1616(小時)
注冊時間: 2010-03-19
最后登錄: 2024-11-09
查看電工+工控的 主題 / 回貼
1樓  發表于: 2019-03-28 07:27
PIC單片機如果加密了，你讀取了也沒啥用。
飛龍舞天
級別: 略有小成
精華主題: 0
發帖數量: 285 個
工控威望: 414 點
下載積分: 992 分
在線時間: 430(小時)
注冊時間: 2014-06-24
最后登錄: 2024-11-10
查看飛龍舞天的 主題 / 回貼
2樓  發表于: 2019-03-28 07:29
高手啊，這也能行，存儲器要燒錄數據進去吧。很少見存儲器壞的，估計是程序有問題，頻繁讀寫損壞的
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2218 個
工控威望: 2448 點
下載積分: 11614 分
在線時間: 912(小時)
注冊時間: 2008-11-12
最后登錄: 2024-11-04
查看泰山之石的 主題 / 回貼
3樓  發表于: 2019-03-28 08:08
干脆換個PLC與觸摸屏一體機，或小型PLC+文本的了。
apei2014
工控的世界，我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1192 個
工控威望: 1835 點
下載積分: 77661 分
在線時間: 514(小時)
注冊時間: 2016-08-15
最后登錄: 2024-11-02
查看apei2014的 主題 / 回貼
4樓  發表于: 2019-03-28 08:27
牛叉
東隅已逝，桑榆非晚。
qj_wgx
級別: 論壇先鋒
精華主題: 0
發帖數量: 806 個
工控威望: 1041 點
下載積分: 2550 分
在線時間: 484(小時)
注冊時間: 2007-08-28
最后登錄: 2024-11-08
查看qj_wgx的 主題 / 回貼
5樓  發表于: 2019-03-28 14:40
厲害，換我來修的話，只能換主板了
十月幾川
級別: 略有小成
精華主題: 0
發帖數量: 131 個
工控威望: 307 點
下載積分: 7635 分
在線時間: 30(小時)
注冊時間: 2018-02-01
最后登錄: 2024-11-08
查看十月幾川的 主題 / 回貼
6樓  發表于: 2019-03-28 14:46
單片機系列
