在一設備中，有幾個輸入點用到上升沿，有時候會誤動作，懷疑是收到干擾所致，故想到以下的程序，大家分析一下該程序的可行性，如有什么好的辦法請指導一下。

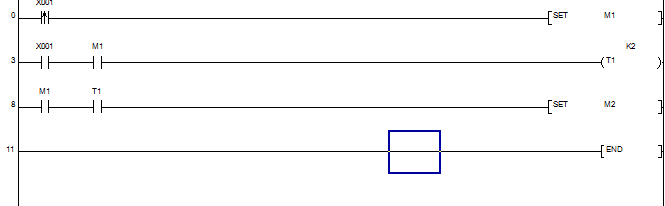

LD X0 OUT T0 K2
LD T0  SET M0

看不懂為何用上升沿，最后的結果明明是>0.2秒的脈沖啟動。在俺看來第一行沒有啥作用，直接Ｘ１控制時間繼電器達到一樣的作用。還有你這０。２秒的延遲是否會影響到其他功能？

一般就算是上升沿觸發的程序 也不可能一條支路上面直接上升沿去觸發 肯定會有前置條件 我寫程序的時候就喜歡用上升沿 感覺這樣可以防止誤動作 防治出現邏輯上的BUG影響動作

看來你們都沒弄懂上升沿的作用，假設一個工位上有個檢測開關x1，有個手動按鈕x10，工藝需求是按一下x10，工位x1上如果有工件，需要把工件傳送到下一個工位，同時把上一個工位的工件傳送過來，x1檢測到位后馬上停止

如x1上沒有工件，則直接從上一工位傳送，x1檢測到位后馬上停止。

這個用x1的上升沿很好控制的。關鍵問題是會受到干擾

如果不用x1 的上升沿，大家有什么好的方法，程序盡量簡潔

我那思路是，干擾脈沖的寬度一般就200ms左右。正常情況下，工件到位x1后，上升沿置位m1.x1也導通，這是就計時。
  而要是干擾脈沖的話，x1的導通時間不會超過t1的定時時間的，就把干擾脈沖拒之門外了

樓主，你那邊什么干擾脈沖？200ms左右？

引用

引用第5樓飛龍舞天于2019-01-18 17:54發表的  :
我那思路是，干擾脈沖的寬度一般就200ms左右。正常情況下，工件到位x1后，上升沿置位m1.x1也導通，這是就計時。
  而要是干擾脈沖的話，x1的導通時間不會超過t1的定時時間的，就把干擾脈沖拒之門外了

能有200mS就不是干擾的問題了，系統存在故障。
直接調整輸入點濾波時間就可以很好的解決問題了。

我是假設200ms，具體多少現場調試才知道，幾乎可以肯定是干擾，程序沒問題

應該是你感應器可能有點問題  試著把感應器換個新的再試試  我感覺干擾是不會影響你輸入的

如果確認干擾脈沖低于200MS，且這延遲200MS對系統沒影響，可以直接X1控制T1，然后用T1的上升沿控制M2
這樣兩條語句及節省一個內部繼電器就能達到你這個要求、

引用

引用第10樓靜夜思飄于2019-01-21 09:33發表的  :
如果確認干擾脈沖低于200MS，且這延遲200MS對系統沒影響，可以直接X1控制T1，然后用T1的上升沿控制M2
這樣兩條語句及節省一個內部繼電器就能達到你這個要求、

看來你還沒弄明白上升沿的作用，假設工位上有物體，要下一個物體到來才停止就要用上升沿檢測
