樓主  發表于: 2014-03-09 17:27
如題，有沒有高手做過？怎么做到的？
ajd186
級別: 家園�？�
精華主題: 0
發帖數量: 560 個
工控威望: 851 點
下載積分: 35453 分
在線時間: 275(小時)
注冊時間: 2013-08-01
最后登錄: 2024-12-19
查看ajd186的 主題 / 回貼
1樓  發表于: 2014-03-09 23:43
直接通訊不行嗎？干嘛加模塊？
jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2023-09-18
查看jvckeyu的 主題 / 回貼
2樓  發表于: 2014-03-11 22:44
引用
引用第1樓ajd186于2014-03-09 23:43發表的  :
直接通訊不行嗎？干嘛加模塊？

直接通訊當然行，只是想多一個通訊口方便調試程序，不用老是要拔線，而且拔掉了觸摸屏又不能控制PLC。
lizhiliang
級別: 家園常客
精華主題: 0
發帖數量: 416 個
工控威望: 505 點
下載積分: 12728 分
在線時間: 677(小時)
注冊時間: 2010-07-29
最后登錄: 2023-01-06
查看lizhiliang的 主題 / 回貼
3樓  發表于: 2014-03-11 22:59
那干嘛不加422-BD
木木2012
級別: 工控俠客
精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2024-11-27
查看木木2012的 主題 / 回貼
4樓  發表于: 2014-03-12 08:04
觸摸屏不是有穿透功能么
gz000525
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 75440 分
在線時間: 998(小時)
注冊時間: 2013-07-19
最后登錄: 2024-12-18
查看gz000525的 主題 / 回貼
5樓  發表于: 2014-03-12 10:13
如圖




自我解救
jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2023-09-18
查看jvckeyu的 主題 / 回貼
6樓  發表于: 2014-03-12 13:14
引用
引用第3樓lizhiliang于2014-03-11 22:59發表的  :
那干嘛不加422-BD

有422BD模塊的嗎？
jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2023-09-18
查看jvckeyu的 主題 / 回貼
7樓  發表于: 2014-03-12 13:17
引用
引用第5樓gz000525于2014-03-12 10:13發表的  :

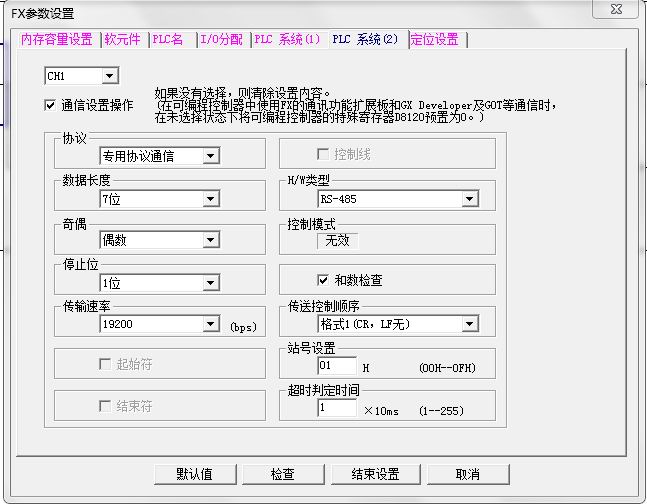

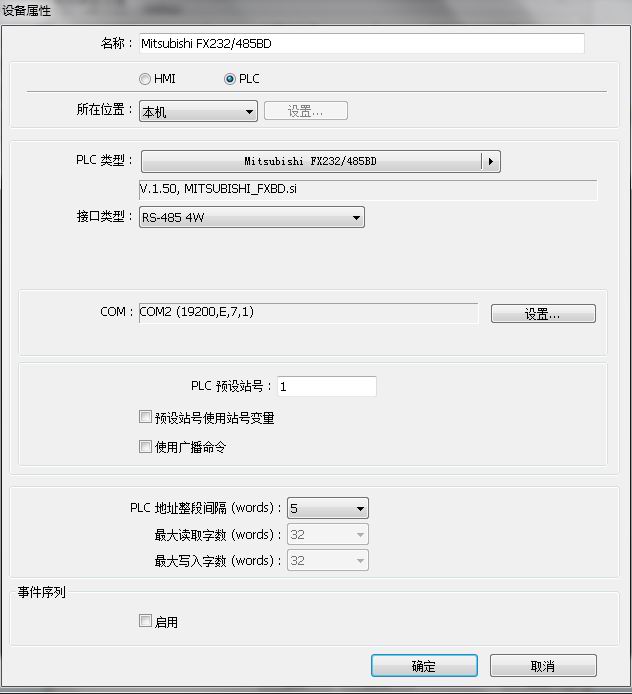

如圖
[attachment=118712]

[attachment=118713]
[attachment=118714]

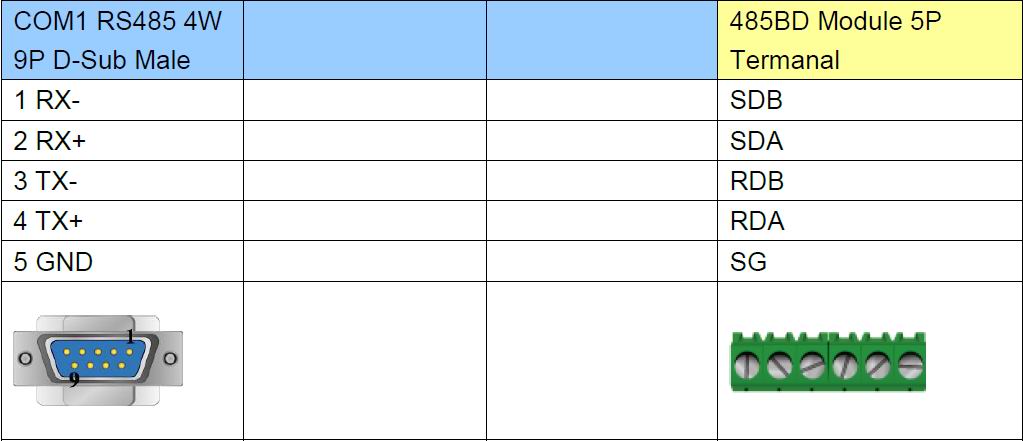

第三個圖的意思是要接五根線嗎？485有接五線的嗎？我接的是兩線，這是問題所在嗎？
gz000525
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 75440 分
在線時間: 998(小時)
注冊時間: 2013-07-19
最后登錄: 2024-12-18
查看gz000525的 主題 / 回貼
8樓  發表于: 2014-03-12 16:24
485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地
自我解救
jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2023-09-18
查看jvckeyu的 主題 / 回貼
9樓  發表于: 2014-03-12 23:10
引用
引用第8樓gz000525于2014-03-12 16:24發表的  :
485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地

謝謝行家，學習了。
supermax
級別: 工控俠客
精華主題: 0
發帖數量: 590 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的 主題 / 回貼
10樓  發表于: 2014-03-13 00:23
觸摸屏的接口類型選：RS一485  2W，還要看它的口在哪里，如果在Com 1，就用它的1腳和2腳接到PLC的通信模塊的SDB和SDA便是，我不知道三菱的485通信模塊上有沒有通信用撥碼設定開關，如果有還要設對這些開關才行，因為歐母龍的485通信模塊就有這組設置開關。
jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2023-09-18
查看jvckeyu的 主題 / 回貼
11樓  發表于: 2014-03-14 12:44
謝謝各位大俠，學習中
  • «
