樓主  發表于: 2019-05-03 11:51
圖片：
圖片：

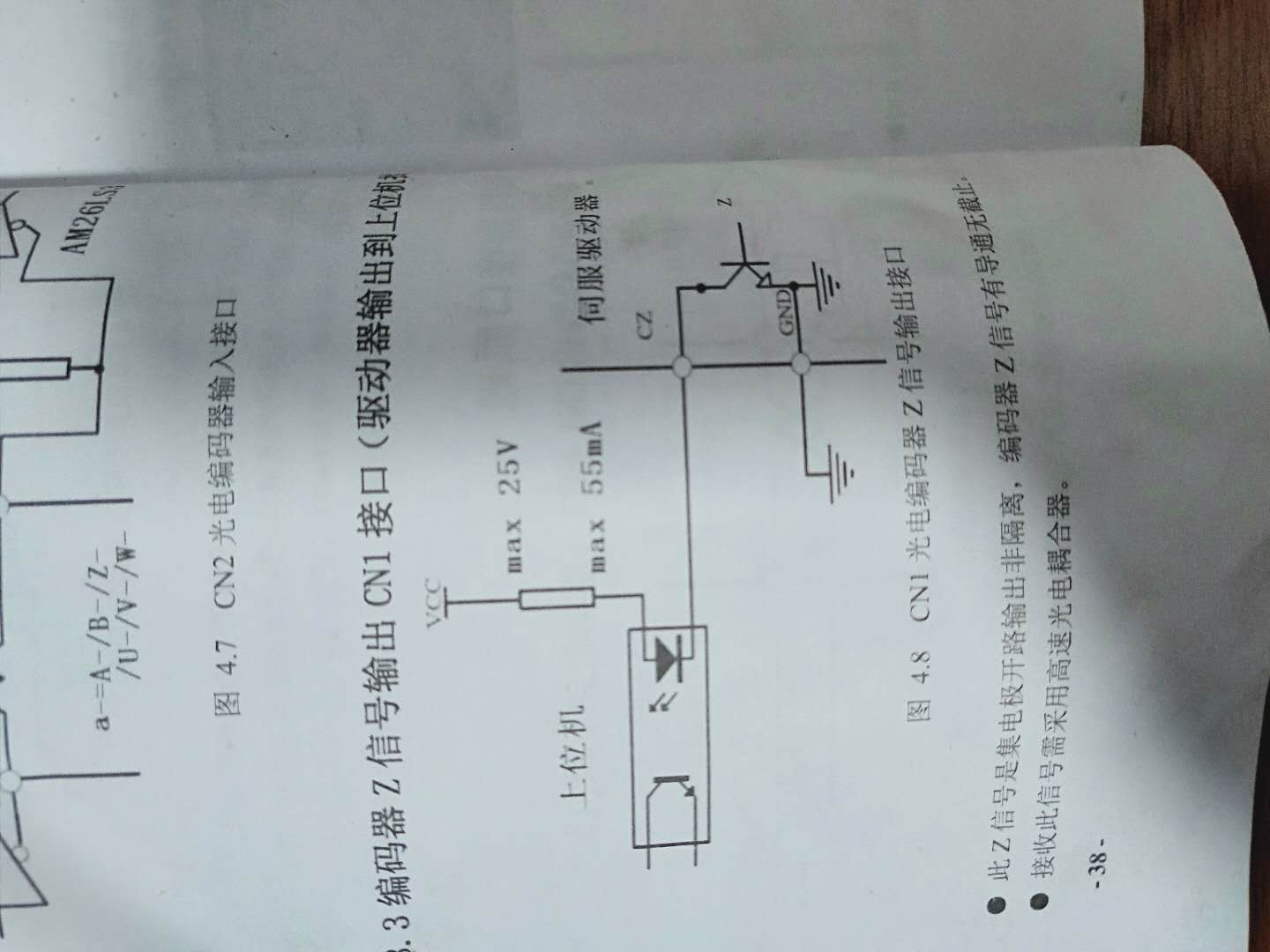

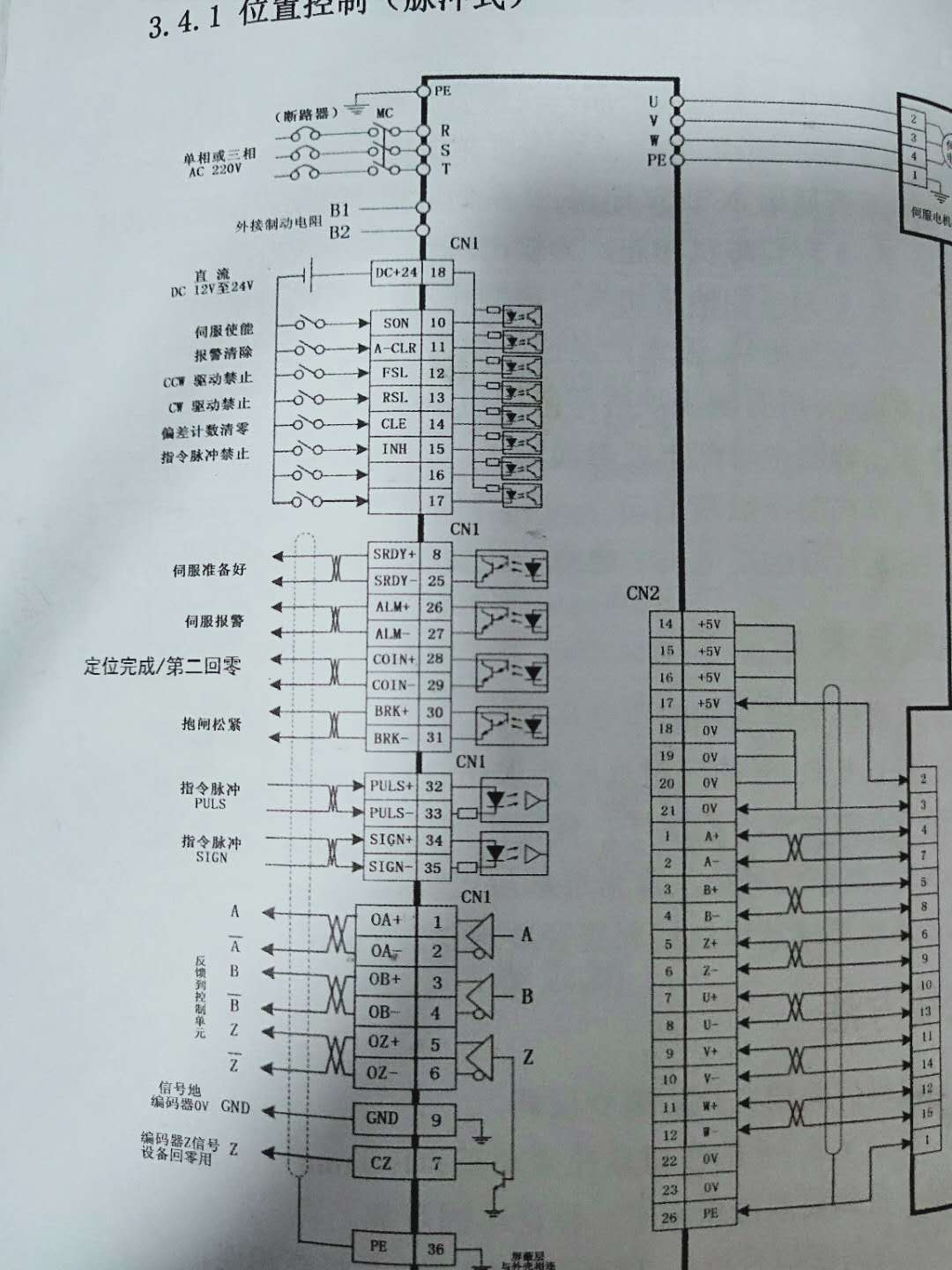

伺服電機小白，初次使用。求教各位大神下，這個伺服驅動器的CZ找零 是（集電集開路信號） 我7號CZ直接接到FX-3G的X1上  GND接0V，這個集電集開路信號能直接接到PC的X1上嗎?這檔接線對嗎？
用LD M8171  OUT C236 K99999 每當有Z信號時計數會計數  但在DSZR 自動原點為搜索時 返回過近點信號后 有收到Z脈沖（C236有計數）但電機不會立即停下，用線導通X1和-0V時電機門立即停下并清除當前脈沖D8340 ，自己折騰好久還是不行。也在度娘搜索了好久到現在沒解決 ，是Z信號脈寬太小X1 在DSZR X0 X1 Y0 Y2 不執行X1的通斷嗎？
jxx001
這里大神如云，虛心向各位大神學習摩拜！
級別: 工控俠客
精華主題: 0
發帖數量: 74 個
工控威望: 3050 點
下載積分: 18684 分
在線時間: 54(小時)
注冊時間: 2017-11-14
最后登錄: 2023-06-12
查看jxx001的 主題 / 回貼
1樓  發表于: 2019-05-03 19:52
零點信號從伺服驅動器接過來PLC,清零信號是從PLC接到驅動器
[ 此帖被jxx001在2019-05-03 21:11重新編輯 ]
祝各位大師事事順心如意！
slb7241523
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 182 點
下載積分: 1019 分
在線時間: 80(小時)
注冊時間: 2011-02-16
最后登錄: 2023-02-26
查看slb7241523的 主題 / 回貼
2樓  發表于: 2019-05-03 21:38
在DSZR 自動原點為搜索時 返回過近X0點信號后 有收到Z脈沖（C236有計數）但電機不會立即停下，是怎么回事呀?
