樓主  發表于: 2019-08-22 07:53

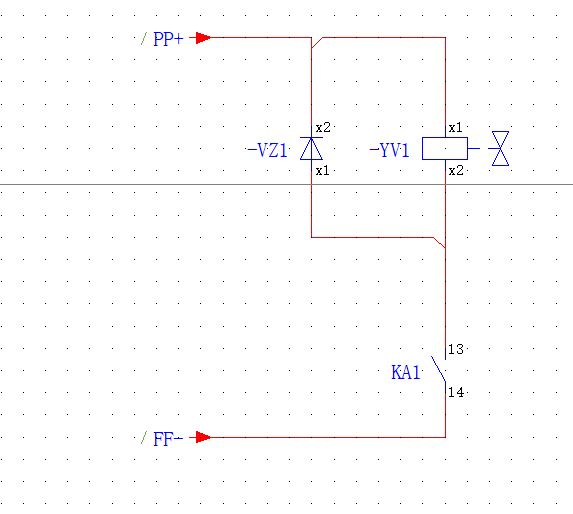

如圖中的二極管為什么會導致電磁閥動作延時？不使用二極管時電磁閥動作迅速完全正常。一旦使用二極管后電磁閥有延時關短，即在正常停止情況下碰到外部限位可有10毫米至20毫米的位置過沖。
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
1421448580
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 323 點
下載積分: 13330 分
在線時間: 800(小時)
注冊時間: 2015-10-10
最后登錄: 2024-09-20
查看1421448580的 主題 / 回貼
1樓  發表于: 2019-08-22 08:28
切斷后 感性負載電流無法突變，通過二極管保持，所以延時動作 加一個電阻可能會改善一點
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1272 個
工控威望: 1448 點
下載積分: 5482 分
在線時間: 879(小時)
注冊時間: 2015-08-31
最后登錄: 2024-09-20
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2019-08-22 08:33
在線圈前面加個二極管會怎么樣？
龍?jiān)评俗?
級別: 工控俠客
精華主題: 0
發帖數量: 399 個
工控威望: 3279 點
下載積分: 7648 分
在線時間: 409(小時)
注冊時間: 2013-01-18
最后登錄: 2024-09-20
查看龍?jiān)评俗拥?主題 / 回貼
3樓  發表于: 2019-08-22 09:22
線圈斷電瞬間產生的反向電壓是閃瞬即逝，不會有明顯的延遲。
樓主留言：
問題就有很明顯的過沖
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 583(小時)
注冊時間: 2012-08-23
最后登錄: 2024-09-20
查看1992sd的 主題 / 回貼
4樓  發表于: 2019-08-22 11:09
所選的二極管型號可能不合適，選快恢復二極管試試。
樓主留言：
我用的是1N4007二極管
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1862 個
工控威望: 2012 點
下載積分: 10986 分
在線時間: 791(小時)
注冊時間: 2007-08-28
最后登錄: 2024-09-20
查看yerong的 主題 / 回貼
5樓  發表于: 2019-08-22 14:58
二極管串個稍高于工作電壓的穩壓管
樓主留言：
此穩壓管能經得起電磁閥反向所產生的瞬間嗎？請推薦一下型號。
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3149(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
6樓  發表于: 2019-08-23 20:37
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
塞外海島
不停的前進
級別: 家園�？�
精華主題: 0
發帖數量: 481 個
工控威望: 626 點
下載積分: 1429 分
在線時間: 1471(小時)
注冊時間: 2012-10-05
最后登錄: 2024-09-19
查看塞外海島的 主題 / 回貼
7樓  發表于: 2019-08-23 21:40
壓敏電阻 過壓也是擊穿，有電流和線圈形成回路，情況應該會好些
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1258 個
工控威望: 1428 點
下載積分: 3680 分
在線時間: 322(小時)
注冊時間: 2015-07-20
最后登錄: 2024-05-22
查看lvpretend的 主題 / 回貼
8樓  發表于: 2019-08-25 08:04
引用
引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

電磁閥有電感，會存儲電能，斷電后電感釋放能量，電流不能突變，通過二極管續流，電流有個衰減過程，二極管、線圈電阻都是負載，負載越輕衰減時間越長。
使用壓敏電阻會極大改善延遲時間。壓敏電阻電壓選擇根據你系統能忍受的過壓尖峰來確定，一般來說，比如24VDC電磁閥，用39V左右壓敏電阻就可以得到兼顧的效果。33V，47V都可以試一下效果，電壓等級越過，衰減時間越短。
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1014 個
工控威望: 1806 點
下載積分: 534 分
在線時間: 1102(小時)
注冊時間: 2017-02-09
最后登錄: 2024-09-09
查看nightblueblu的 主題 / 回貼
9樓  發表于: 2019-08-26 11:50
二極管再串個電阻
Your happiness is everything.
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 330 個
工控威望: 426 點
下載積分: 1268 分
在線時間: 271(小時)
注冊時間: 2016-07-13
最后登錄: 2024-09-20
查看lch8478的 主題 / 回貼
10樓  發表于: 2019-08-26 14:27
引用
引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

Festo的閥島線圈就用的TVS，就是壓敏電阻
