樓主  發表于: 2021-02-18 16:42
圖片：

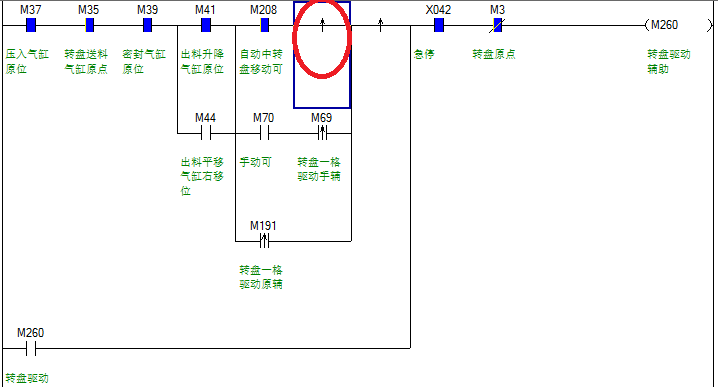

自動運行時，不加紅框中上升沿，線圈會被驅動。同樣其他條件不變，但是如果加上那個上升沿，就會無法驅動，好怪異。誰能解釋一下這個邏輯嗎？
uthman
QQ:3749615
級別: 家園�？�
精華主題: 1 篇
發帖數量: 448 個
工控威望: 807 點
下載積分: 2734 分
在線時間: 765(小時)
注冊時間: 2007-10-25
最后登錄: 2024-09-20
查看uthman的 主題 / 回貼
1樓  發表于: 2021-02-18 17:00
這相當于LDP M208
因為 M208 后面加一個上升沿是與其他電路并聯關系
本帖最近評分記錄：
  • 下載積分:+5(13771165220) 真誠感謝！
    liutianqi
    級別: 探索解密
    精華主題: 0
    發帖數量: 43 個
    工控威望: 163 點
    下載積分: 2007 分
    在線時間: 235(小時)
    注冊時間: 2013-11-25
    最后登錄: 2024-09-19
    查看liutianqi的 主題 / 回貼
    2樓  發表于: 2021-02-18 17:01
    后面那個上升沿刪掉它
    本帖最近評分記錄：
  • 下載積分:+5(13771165220) 真誠感謝！
    cypress1121
    級別: 工控俠客
    精華主題: 0
    發帖數量: 184 個
    工控威望: 3272 點
    下載積分: 16123 分
    在線時間: 409(小時)
    注冊時間: 2020-01-07
    最后登錄: 2024-09-20
    查看cypress1121的 主題 / 回貼
    3樓  發表于: 2021-02-18 17:08
    看狀況 如果M208是最後才觸發M260一樣會自保，但如果M208先觸發，其它的之後再觸發則M260也不會動作。

    原理跟下面幾個並聯(M70、M69 & M191 )的意思一樣
    本帖最近評分記錄：
  • 下載積分:+5(13771165220) 熱心助人！
    13771165220
    級別: 家園常客
    精華主題: 0
    發帖數量: 322 個
    工控威望: 552 點
    下載積分: 1598 分
    在線時間: 85(小時)
    注冊時間: 2017-11-27
    最后登錄: 2024-08-23
    查看13771165220的 主題 / 回貼
    4樓  發表于: 2021-02-18 21:03
    非常感謝各位。
    lan19910425
    級別: 工控俠客
    精華主題: 0
    發帖數量: 178 個
    工控威望: 2231 點
    下載積分: 35244 分
    在線時間: 303(小時)
    注冊時間: 2019-06-02
    最后登錄: 2024-09-18
    查看lan19910425的 主題 / 回貼
    5樓  發表于: 2021-02-19 10:03
    圈里面的沒用，后面有一個就可以
    本帖最近評分記錄：
  • 下載積分:+1(周鍋鍋) 正解
