樓主  發表于: 2021-09-14 10:43
新人學習PLC的ST語言，想請教一下如何用ST語言編寫程序表示控制邏輯的回路？類似于下圖
aadd654
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 139 點
下載積分: 633 分
在線時間: 16(小時)
注冊時間: 2021-08-25
最后登錄: 2021-12-31
查看aadd654的 主題 / 回貼
1樓  發表于: 2021-09-14 10:44
圖片：
類似于這種控制回路
aadd654
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 139 點
下載積分: 633 分
在線時間: 16(小時)
注冊時間: 2021-08-25
最后登錄: 2021-12-31
查看aadd654的 主題 / 回貼
2樓  發表于: 2021-09-14 11:10
我現在腦子有點轉不過來彎了，有沒有大哥知道的稍微提醒一下就好
4727911
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 167 點
下載積分: 3467 分
在線時間: 21(小時)
注冊時間: 2017-06-26
最后登錄: 2024-05-01
查看4727911的 主題 / 回貼
3樓  發表于: 2021-09-14 11:30
if ...（YES）then...（YES指向的）else...(NO指向的)  end_if
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 951 個
工控威望: 1127 點
下載積分: 13852 分
在線時間: 292(小時)
注冊時間: 2017-04-12
最后登錄: 2024-11-12
查看工控菜鳥的 主題 / 回貼
4樓  發表于: 2021-09-14 12:29
or/and的組合
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 410(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-14
查看楓落云端的 主題 / 回貼
5樓  發表于: 2021-09-14 13:20

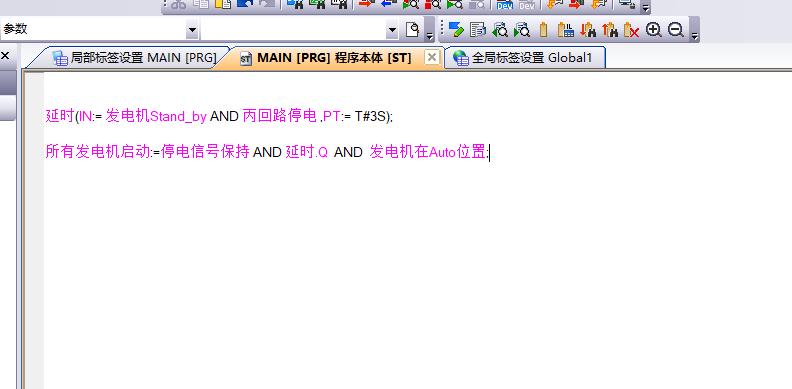

圖片：
。。。。。。。。。。。。
ajunn
級別: 家園常客
精華主題: 0
發帖數量: 522 個
工控威望: 682 點
下載積分: 1659 分
在線時間: 1028(小時)
注冊時間: 2008-11-05
最后登錄: 2024-11-08
查看ajunn的 主題 / 回貼
6樓  發表于: 2021-09-14 13:46
高手多多，我連流程圖都看不明白。不知這個程序是怎么往下執行的：延時3S，若時間未到，又重來，定時器能計時么？
