樓主  發表于: 2022-03-04 15:53
圖片：
圖片：
配置：FX3U+FX3U-232BD.
編程口用來與三菱觸摸屏通訊了，232BD用來給上位機通訊，讀取寄存器D的值。

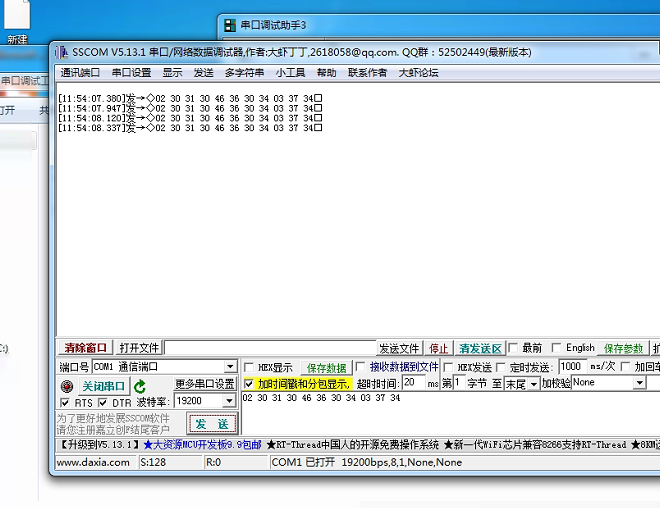

我現在用串口調試助手，發送一段報文，232BD板的SD與RD燈都不閃下，返回值也沒有。
請教各位大神，哪里的問題啊。

接線：2-3   3-2  5-5

讀取D123  D124兩個寄存器的當前值：02 30 31 30 46 36 30 34  03 37 37。

CH1的設置如下
學無止境
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2389 個
工控威望: 7014 點
下載積分: 4897 分
在線時間: 367(小時)
注冊時間: 2006-09-27
最后登錄: 2024-12-19
查看ytzidonghua的 主題 / 回貼
1樓  發表于: 2022-03-04 15:56
感覺是線不對
