樓主  發表于: 2022-05-23 07:56
圖片：

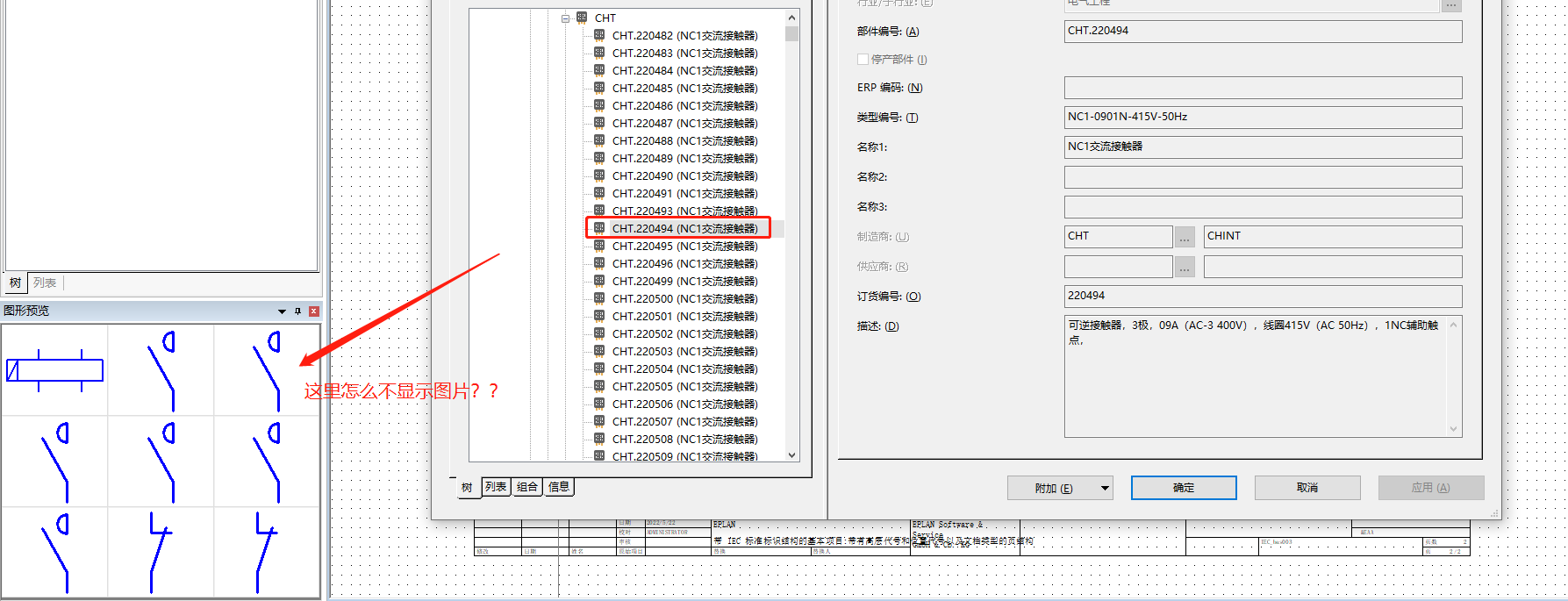

EPLAN圖形預覽框里不顯示部件圖片，是不是哪里設置不對？求指導。
四海明
擅長倉儲物流項目，承接PLC 伺服 人機界面控制，QQ551
級別: 略有小成
精華主題: 0
發帖數量: 170 個
工控威望: 329 點
下載積分: 1523 分
在線時間: 217(小時)
注冊時間: 2013-04-24
最后登錄: 2024-05-21
查看四海明的 主題 / 回貼
1樓  發表于: 2022-05-23 09:37
查看屬性 是否添加了圖片宏，如果沒有不會顯示的 或者圖片宏名字有，但是目標路徑被刪除了 也不會顯示
aracy123
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 134 點
下載積分: 813 分
在線時間: 79(小時)
注冊時間: 2020-03-12
最后登錄: 2024-09-04
查看aracy123的 主題 / 回貼
2樓  發表于: 2022-05-24 16:10
Eplan當前頁類型應該不是安裝板布局類型，切換到安裝板布局類型的頁再插入設備就可以看到圖了
