樓主  發表于: 2022-06-21 19:52
圖片：
圖片：
圖片：

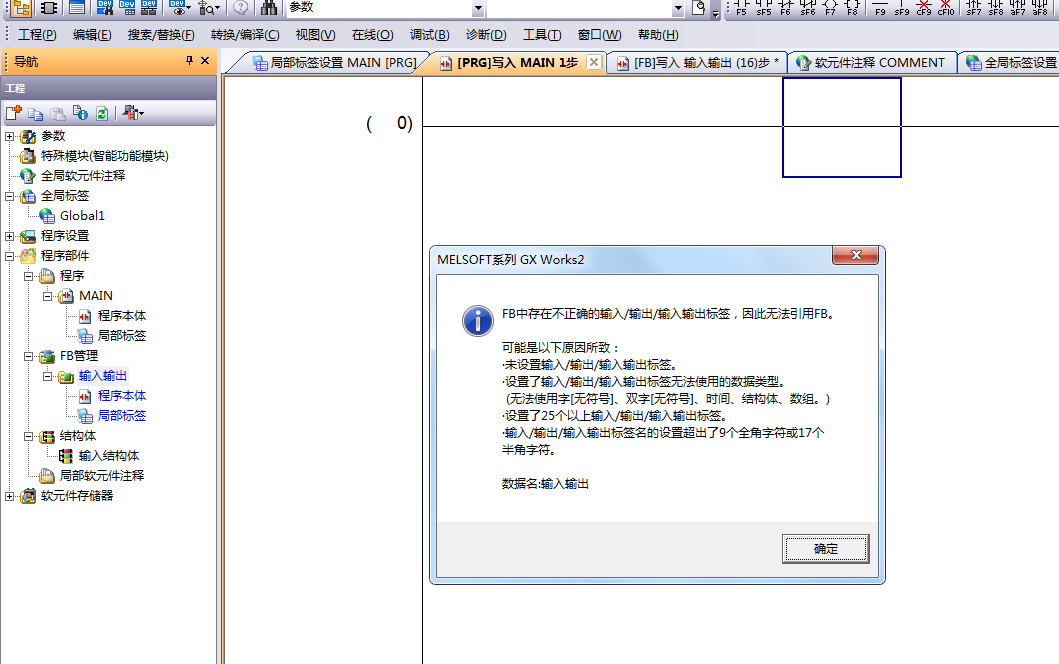

如果所示，編譯沒有出錯，就是無法拖動FB出來使用。求大佬們解答疑惑，謝謝
附件： 結構體.rar (389 K) 下載次數:41
網站提示: 請不要用迅雷下載附件，容易出錯
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
w45062099
多做事，少說話!
級別: 略有小成
精華主題: 0
發帖數量: 339 個
工控威望: 449 點
下載積分: 1291 分
在線時間: 1044(小時)
注冊時間: 2014-10-23
最后登錄: 2024-11-13
查看w45062099的 主題 / 回貼
1樓  發表于: 2022-06-21 21:36
簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！
每天只要小小一步都是在進步！
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4206 個
工控威望: 7575 點
下載積分: 14757 分
在線時間: 2850(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-14
查看夢雨天涯的 主題 / 回貼
2樓  發表于: 2022-06-22 08:08
引用
引用第1樓w45062099于2022-06-21 21:36發表的  :
簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！

梯形圖標簽形式真的無法實現這個嗎？大佬請教一下呢
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
ayusecret
級別: 略有小成
精華主題: 0
發帖數量: 181 個
工控威望: 259 點
下載積分: 802 分
在線時間: 72(小時)
注冊時間: 2021-10-31
最后登錄: 2024-11-12
查看ayusecret的 主題 / 回貼
3樓  發表于: 2022-06-23 21:00
FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4206 個
工控威望: 7575 點
下載積分: 14757 分
在線時間: 2850(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-14
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2022-06-24 10:14
引用
引用第3樓ayusecret于2022-06-23 21:00發表的  :
FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來

這個有的啦，int和out
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
heiheiwodeai
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 367 點
下載積分: 974 分
在線時間: 330(小時)
注冊時間: 2013-03-26
最后登錄: 2024-11-14
查看heiheiwodeai的 主題 / 回貼
5樓  發表于: 2022-06-24 10:35
結構化梯形圖才可以使用這個
