通過數據庫網關IGT-DSER連接羅克韋爾的PLC，實現PLC與數據庫雙向通訊，支持標簽變量名和數據地址方式。
網關安裝在設備側，與設備同時起停，不擔心數據丟失；在斷網、服務器維護上報數據有異常時，網關主動將數據緩存，待故障解除后自動重新上報到數據庫；網關也支持多服務器冗余、異常未提交數據本地保存等功能，確保數據安全；已批量用于多種行業的智能工廠，大大提高M(jìn)ES等工業互聯網項目的實施效率。

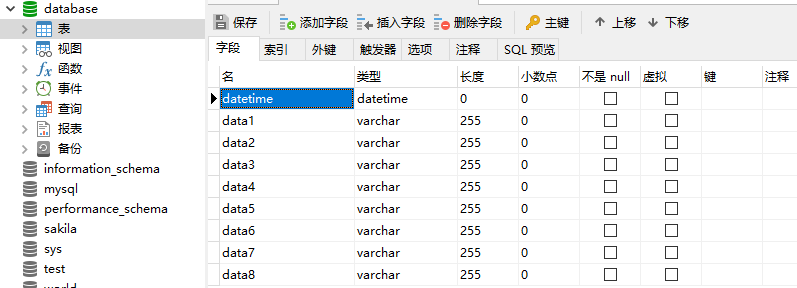

以下案例PLC的型號是1756-L72，采用以太網端口標簽方式采集數據，數據庫是MySQL。首先用Navicat連接服務器數據庫，建立一個數據表，名稱為'abplcdata'，數據表設計視圖如下：

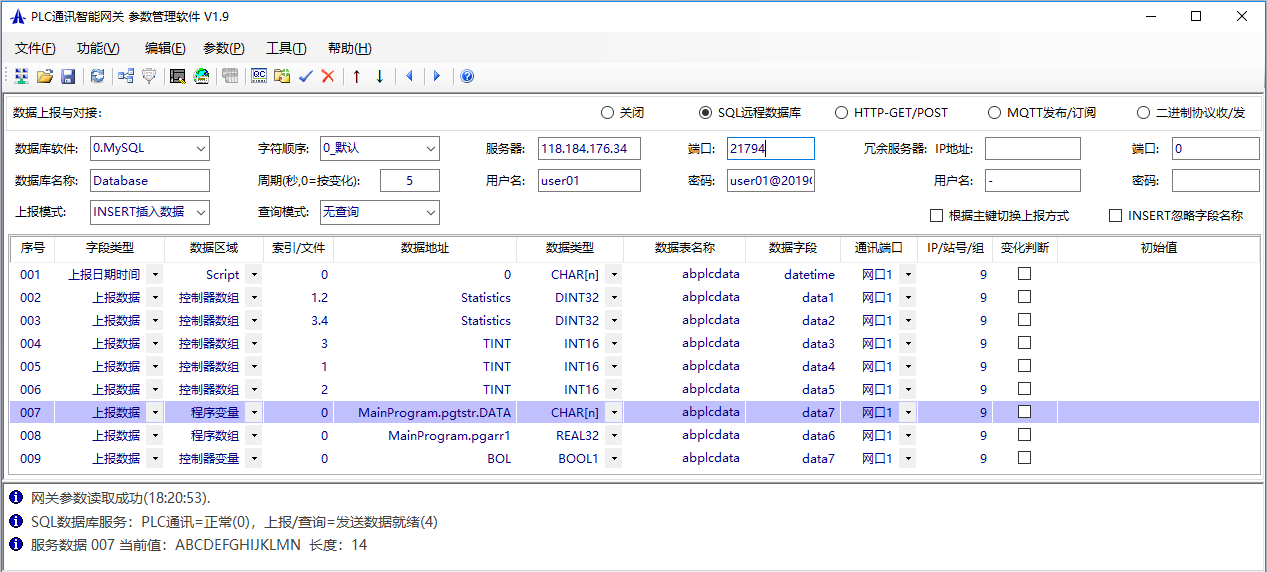

然后在PC上運行網關的參數設置軟件(在附件中)，網線連接IGT-DSER網關的網口1，先配置網絡參數(默認IP:192.168.1.244，確認PC的網口與網關默認IP同網段)，通過‘工具’->‘搜索在線網關’，搜索到網關后，修改IP地址等參數；通過‘功能’->‘?dāng)?shù)據上報與下載’進入數據服務配置頁面，選擇SQL遠程數據庫，配置數據庫地址、PLC標簽的參數；配置完成后要下載參數，通過‘工具’->‘重啟網關’，重啟后，網關即進入工作狀態，通過讀取參數可查看網關的實際數據，雙擊配置表對應的數據序號可查看數據值，如下圖：
序號001是日期時間，取自網關的RTC時鐘；002和003是PLC的控制器二維數組；004、005和006是控制器一維數組；007為程序變量，字符串類型，標簽名后面加‘.DATA’；008是程序數組；009是控制器變量，BOOL類型；
設備/站號/組欄目的數值9，表示PLC的IP地址(192.168.0.9)末段(前三段與網關的網口1相同)，如果需要增加另外的同系列同網段PLC，在這里設置對應的IP末段地址即可，不同的PLC對應不同的數據表，或者不同的記錄行；需要注意配置表‘?dāng)?shù)據地址’欄是PLC的數據標簽，不能錯誤，否則讀不到數據，所以最好是通過PLC的編程軟件從PLC導出CSV文件。
最后再打開Navicat查看數據庫中的數據，如下圖：
網關支持西門子、三菱、歐姆龍、施耐德等幾乎所有的PLC品牌，通過以上參數軟件自行切換即可。這里有相關案例：
https://www.aihe-tech.com/col.jsp?id=109 附件中是部分案例和手冊：
PLC與數據庫對接案例.rar (2839 K) 下载次数:60
