樓主  發表于: 2022-12-29 18:07
第一次用歐姆龍的這款PLC，NX1P2，請問一下PLC線圈輸出能組合成字節、字、雙字整體輸出嗎，PLC里面的I O映射只能選擇BOOL類型，只能建立多個BOOL一個個映射？然后再組合？
li8110
級別: 工控俠客
精華主題: 0
發帖數量: 567 個
工控威望: 3269 點
下載積分: 3212 分
在線時間: 266(小時)
注冊時間: 2022-11-04
最后登錄: 2024-11-13
查看li8110的 主題 / 回貼
1樓  發表于: 2022-12-30 08:29
沒用過歐姆龍，只用過西門子的。
PLC的數字量輸出難道不都是布爾量嗎？
還是說歐姆龍只能只能在編程中寫單個點位，不能給1個字節寫入255，讓八個位同時置位？
那中間繼電器可以選擇字節置復位嗎？
樓主留言：
是的 沒有西門子Q QB QW QD  這樣的包含關系，我現在想用一個字控制輸出
li8110
級別: 工控俠客
精華主題: 0
發帖數量: 567 個
工控威望: 3269 點
下載積分: 3212 分
在線時間: 266(小時)
注冊時間: 2022-11-04
最后登錄: 2024-11-13
查看li8110的 主題 / 回貼
2樓  發表于: 2023-01-02 19:01
引用
引用第1樓li8110于2022-12-30 08:29發表的  :
沒用過歐姆龍，只用過西門子的。
PLC的數字量輸出難道不都是布爾量嗎？
還是說歐姆龍只能只能在編程中寫單個點位，不能給1個字節寫入255，讓八個位同時置位？
那中間繼電器可以選擇字節置復位嗎？

好家伙，那要是想輸出一個可以變化的像電子鐘那樣的數字，一個數字8（日）得寫七個輸出指令是吧。
千年的冰魄
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 118 點
下載積分: 8483 分
在線時間: 108(小時)
注冊時間: 2019-12-17
最后登錄: 2024-11-10
查看千年的冰魄的 主題 / 回貼
3樓  發表于: 2023-01-03 09:10
圖片：
可以組合成字輸出，那個輸入輸出模塊可以選字
樓主留言：
內置IO沒有DWORD  和WORD  我的PLC是NX1P2
熱愛學習的我
去經歷，然后去后悔，去做你想做的，去選你愛的，而不是別人眼里
級別: 工控俠客
精華主題: 0
發帖數量: 209 個
工控威望: 2649 點
下載積分: 2860 分
在線時間: 153(小時)
注冊時間: 2019-10-08
最后登錄: 2024-11-01
查看熱愛學習的我的 主題 / 回貼
4樓  發表于: 2023-01-03 13:35
雙字也是沒有問題的，輸入輸出模塊。
樓主留言：
內置IO沒有DWORD  和WORD  我的PLC是NX1P2
生活太現實，一切是這樣的順其自然，沒有開始也沒有結束，一分耕耘，一分收獲，未必；九分耕耘，會有收獲，這是一定的！做人要淡，用情要真。事都往好處想，生活不是用來妥協的，你退縮得越多，讓你喘息的空間就越少；日子不是用來將就的，你表現得越卑微，一些幸福的東西就會離你越遠。
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 154 個
工控威望: 334 點
下載積分: 944 分
在線時間: 322(小時)
注冊時間: 2014-04-30
最后登錄: 2024-11-11
查看k2416207的 主題 / 回貼
5樓  發表于: 2023-01-05 08:59

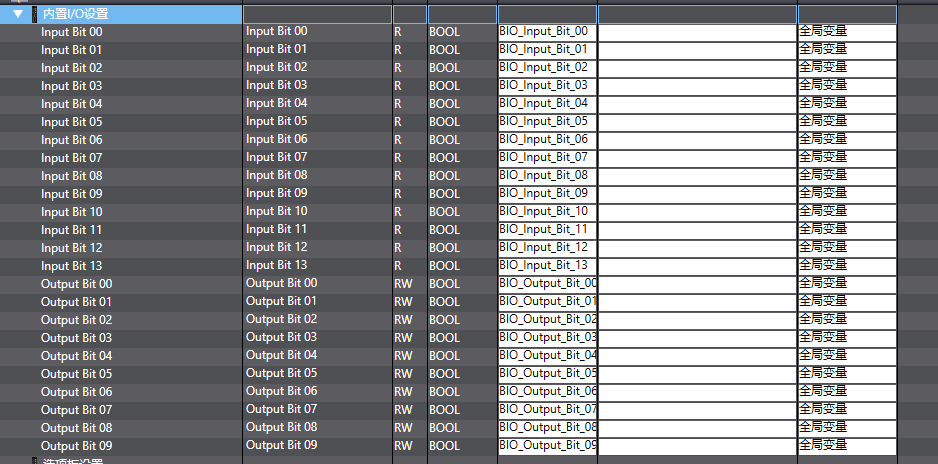

圖片：
內置IO沒有DWORD  和WORD
li1654847271
級別: 家園常客
精華主題: 0
發帖數量: 89 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2024-11-13
查看li1654847271的 主題 / 回貼
6樓  發表于: 2023-01-05 09:07
建個數組或者聯合體映射到IO模塊，再讀取數組或者聯合體里面的為就可以了
樓主留言：
我也是這么想的  實際操作的時候  映射  選擇不了 數組和聯合體 只能選擇BOOL
li1654847271
級別: 家園常客
精華主題: 0
發帖數量: 89 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2024-11-13
查看li1654847271的 主題 / 回貼
7樓  發表于: 2023-01-05 10:43
IO模塊映射最上面那行數據類型是DWORD或WORD或BYTE，在這里輸入數值或者聯合體就可以了
樓主留言：
你看我5樓發的截圖  沒有DWORD或WORD或BYTE這一行
zouyunhuang
級別: 探索解密
精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 550 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的 主題 / 回貼
8樓  發表于: 2023-01-05 11:03
引用
引用樓主k2416207于2022-12-29 18:07發表的 歐姆龍NX1P2 :
第一次用歐姆龍的這款PLC，NX1P2，請問一下PLC線圈輸出能組合成字節、字、雙字整體輸出嗎，PLC里面的I O映射只能選擇BOOL類型，只能建立多個BOOL一個個映射？然后再組合？


要建立聯合體，聯合體里面建立 字，字節，位數組，就可以了
樓主留言：
有這么嘗試過   聯合體的位  在IO映像里面選擇不了
li1654847271
級別: 家園�？�
精華主題: 0
發帖數量: 89 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2024-11-13
查看li1654847271的 主題 / 回貼
9樓  發表于: 2023-01-06 10:47
你這是第三方IO模塊吧，哪個品牌的
樓主留言：
歐姆龍的PLC，NX1P2，自帶的IO點
