樓主  發表于: 2023-03-31 15:24
圖片：

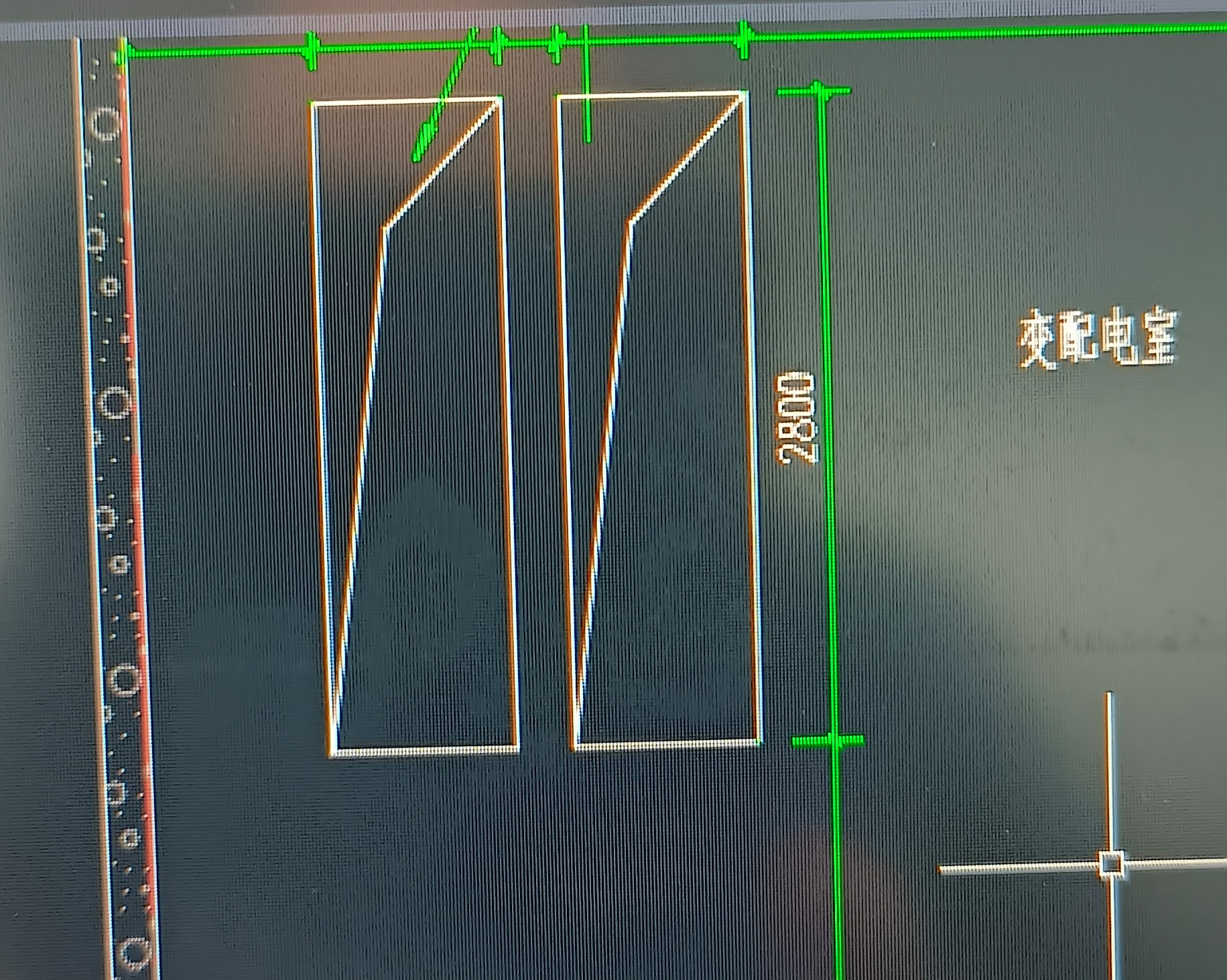

請問下面cad中長方形加一根折線代表什么
轉身的優雅
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 134 點
下載積分: 588 分
在線時間: 20(小時)
注冊時間: 2017-03-20
最后登錄: 2024-03-31
查看轉身的優雅的 主題 / 回貼
1樓  發表于: 2023-03-31 16:24
如果在平面圖上的話應該是排風口一類的開口部位，有的是在頂上開寇，有的直接從地上磚砌到頂。
如果出現在立面圖上應該是個窗戶或者通風口
zsfjn
zsfjn
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 343 點
下載積分: 2756 分
在線時間: 262(小時)
注冊時間: 2009-05-25
最后登錄: 2024-11-14
查看zsfjn的 主題 / 回貼
2樓  發表于: 2023-04-02 10:25
看圖紙其他地方，應該有說明
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2470 個
工控威望: 1757 點
下載積分: 82479 分
在線時間: 1506(小時)
注冊時間: 2008-04-15
最后登錄: 2024-11-14
查看pretco123的 主題 / 回貼
3樓  發表于: 2023-04-06 10:19
個人理解位：應該是有些管道來的，就用那個表示，其它沒啥，只是在平面布置面時，設計者想施工者知道那兒有管道，不能放東西。
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 12035 個
工控威望: 14443 點
下載積分: 36177 分
在線時間: 921(小時)
注冊時間: 2019-06-05
最后登錄: 2024-11-14
查看雪山飛狐的 主題 / 回貼
4樓  發表于: 2023-04-06 10:28
謝謝分享。
大東頭
級別: 略有小成
精華主題: 0
發帖數量: 81 個
工控威望: 241 點
下載積分: 598 分
在線時間: 585(小時)
注冊時間: 2009-08-17
最后登錄: 2024-11-11
查看大東頭的 主題 / 回貼
5樓  發表于: 2023-06-26 15:40
這個是朝上或朝下開孔掏空。
