樓主  發表于: 2023-10-19 19:21
三菱FX5U與歐姆龍溫控器E5CC-RX2ASM-802最簡單的通訊方式是什么，怎么設置，怎么寫程序？
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9680 個
工控威望: 8578 點
下載積分: 16737 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-22
查看ymmfa的 主題 / 回貼
1樓  發表于: 2023-10-20 12:45
E5CC我手上的手冊有點老，無程序通訊中沒包含F(xiàn)X5，但有三菱Q  FX3  R系列。
當時我用MODBUS-RTU走485做的：

E5CC設置參數:
協議選擇   MODBUS
通信單位編號  分別 1  2  3
通信波特率 38400
通信數據位 8
通信終止位 1
通信奇偶檢驗 偶
地址：
H03讀 PV - H2000 當前溫度
H10寫 SP - H2103 設定溫度

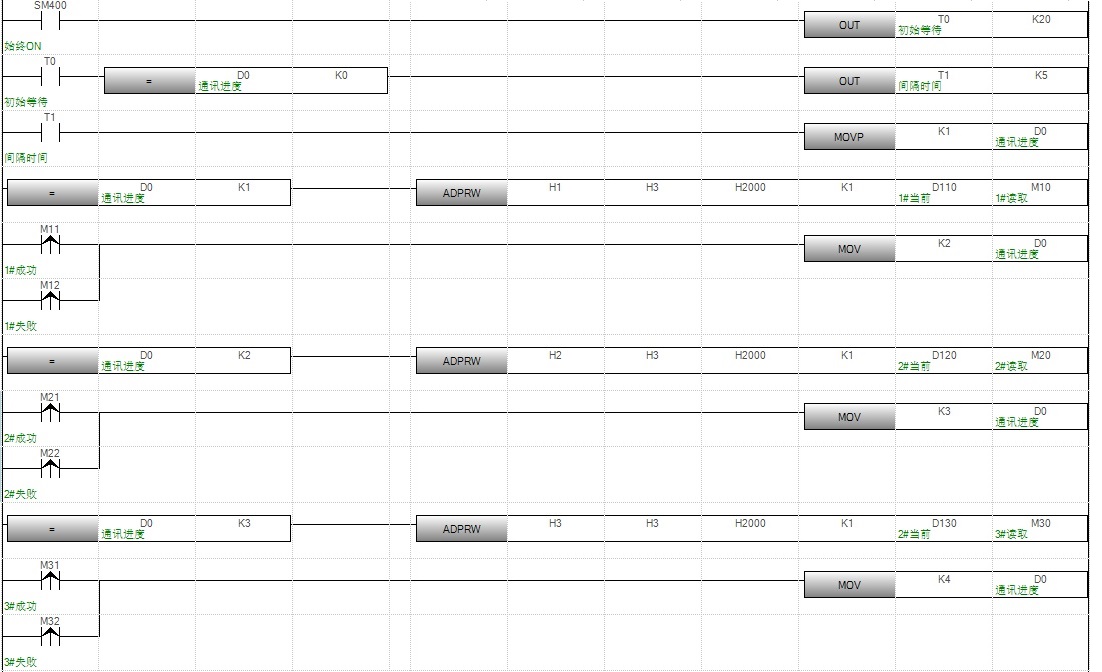

程序如圖：
本帖最近評分記錄：
  • 下載積分:+1(回頭望，很苦)
  • 下載積分:+1(謝謝謝謝謝謝)
    • 特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    電工小安子
    資深工業自動化電路板維修，專修伺服板，PLC板各種工業控制板
    級別: 工控俠客
    精華主題: 0
    發帖數量: 396 個
    工控威望: 4041 點
    下載積分: 5252 分
    在線時間: 192(小時)
    注冊時間: 2014-09-27
    最后登錄: 2024-07-10
    查看電工小安子的 主題 / 回貼
    2樓  發表于: 2023-10-20 17:08
    1樓回復的很詳細
    承接各種工業電路板維修，精修各品牌變頻器，伺服驅動器，開關電源，芯片級維修，價格優惠，歡迎洽談，快手號：工業電路板維修丑哥。
    俗人0211
    級別: 探索解密
    精華主題: 0
    發帖數量: 91 個
    工控威望: 138 點
    下載積分: 1468 分
    在線時間: 143(小時)
    注冊時間: 2018-05-30
    最后登錄: 2024-12-22
    查看俗人0211的 主題 / 回貼
    3樓  發表于: 2023-10-23 16:07
    E5CC我是直接跟昆侖通態通訊的，效果很好
    12344566
    級別: 探索解密
    精華主題: 0
    發帖數量: 27 個
    工控威望: 102 點
    下載積分: 212 分
    在線時間: 43(小時)
    注冊時間: 2021-08-08
    最后登錄: 2024-12-05
    查看12344566的 主題 / 回貼
    4樓  發表于: 2023-10-23 23:11
    直接無程序通訊   5u參數設好  E5CC參數設好 不用寫程序
    地球號   279927058
