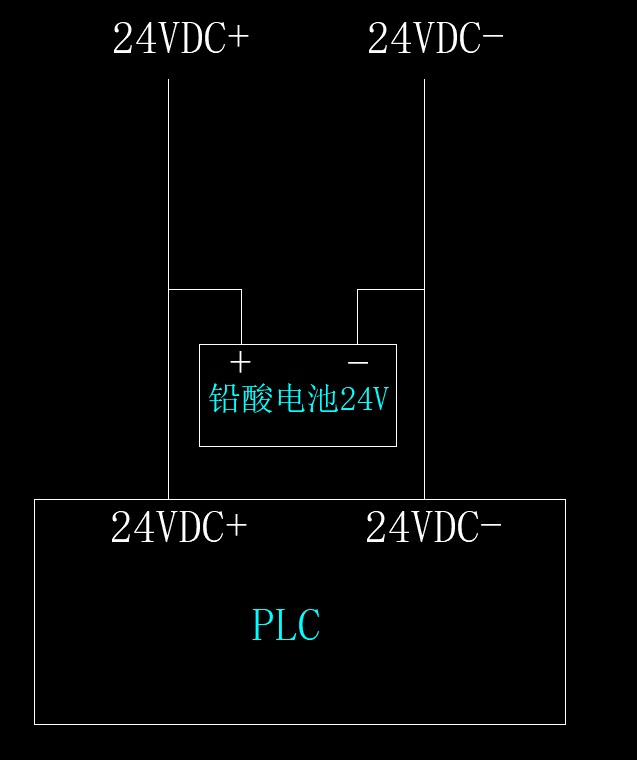

PLC正常是由市電來供電，但為確保市電斷電時PLC能不停機工作，需要用蓄電池來給PLC做備用電源，市電斷電蓄電池可以無縫接力為PLC供電，市電來電后又可以給蓄電池充電。試了用中間繼電器做切換，但PLC還是會重啟一下，不能實現無縫接力，這個應該怎么做，很是頭疼。有沒有做過這方面的老師傅指導一下。PS：因有防爆要求，UPS沒法放進防爆箱，所以需要用蓄電池來設計，不考慮UPS。

1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶 雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

4.5、如果是我，估計會在24V電源后面加個電容模組之類的，能扛1s就夠了

你去查一下備用電源的原理吧……有開關自動切換的，不是你繼電器的

如二樓所說，最簡單廉價的方法是買幾個容量超過一萬微法，耐壓不低于35v的電解電容，并聯在電源輸入端，數量和容量根據耗電情況（輸出端最大同時接通數量和驅動負載類型）增減，滿足切換時間即可。

你就是我說的老師傅了，牛！

引用

引用第1樓gxtmdb82164于2024-04-03 15:47發表的  :
1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶 雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

.......

你知道UPS，那同時也要用雙電源自動轉換開關。平時保證正常電源和備用電源有電，當正常電源停電后，開關自動切換到備用電源，正常電源恢復后，又自動切換到正常電源，這個開關就是和UPS配合用的，幾乎是無縫銜接，PLC不會斷電。UPS就近不給放的話，放遠一點供電過來也可以的

我們做硬盤的工廠都有UPS電源。尤其是測試機，突然斷電硬盤HSA容易停留在碟片上。
所以悠悠UPS電源。只要不是你自己關電。不跳閘。市電不影響。

明顯就是一個UPS就解決的問題，UPS本身主要就是蓄電池，UPS不能放進防爆箱，蓄電池可以是什么原理？

二樓老師傅了

別的帖子看到的

明緯DR-UPS40看看是不是可以滿足你的需求

這個220V有現成的UPS，淘寶搜索：UPS
24V有現成的鋰電池電源，淘寶搜索：24V備用電源
