樓主  發表于: 3天前

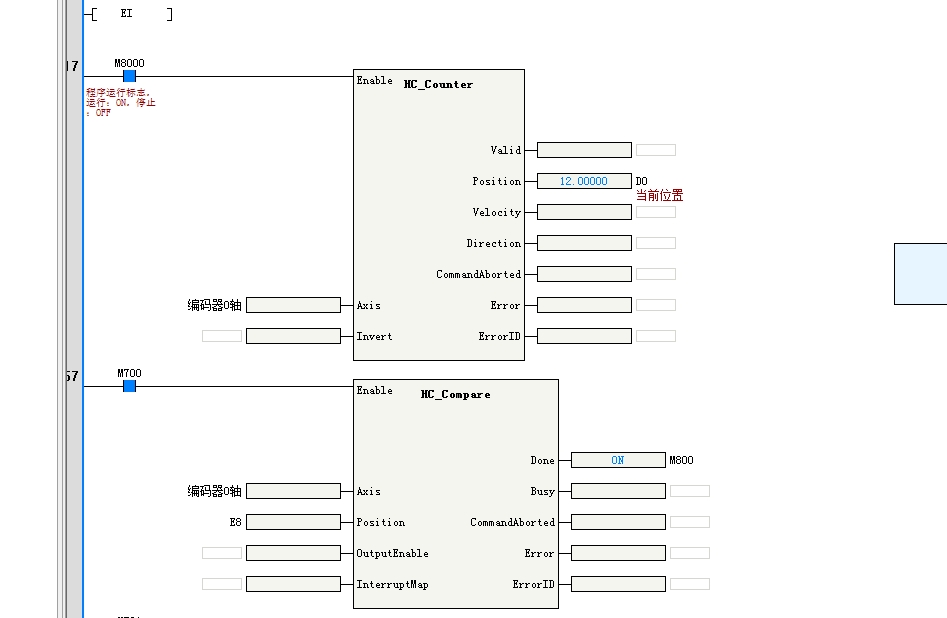

圖片：

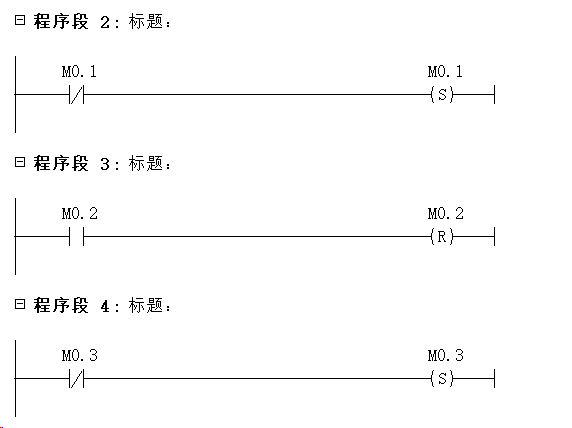

圖片：

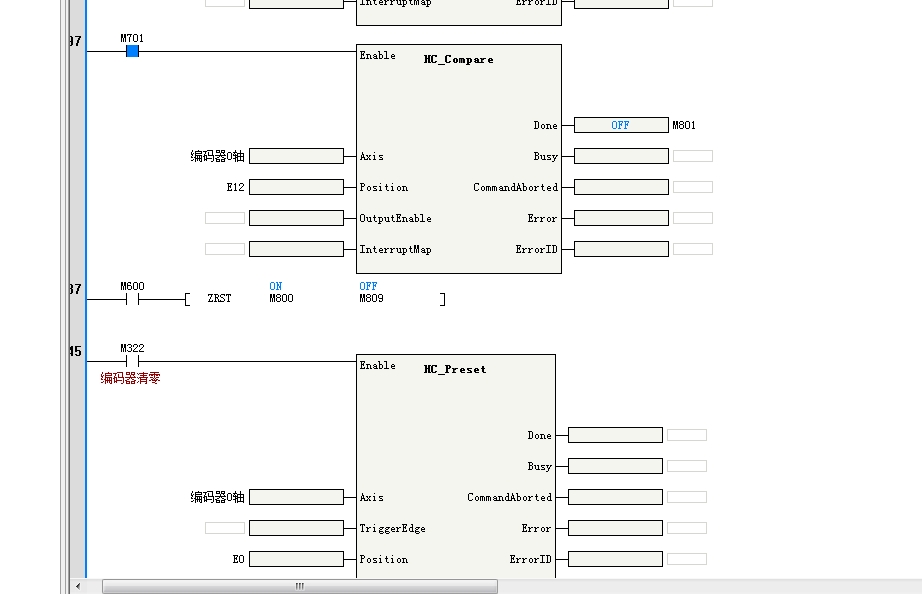

圖片：
如圖所示
1編碼器沒有達到數值也會繼續輸出，需要關閉M700后才能繼續接通
2一個軸只能有一個比較，其他的比較會失效
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160814 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-28
查看sjm213的 主題 / 回貼
1樓  發表于: 前天
這個指令的DONE狀態是達到position后一直保持到Enable失效；它可以用來控制Y端子輸出設定時間長度的信號。
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1942 個
工控威望: 2204 點
下載積分: 2927 分
在線時間: 2337(小時)
注冊時間: 2009-08-21
最后登錄: 2025-05-28
查看eledesigner的 主題 / 回貼
2樓  發表于: 前天
這個HC_Compare 實時性好一點嗎，把當前值放到普通的D里邊比較實時性差嗎
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4706 個
工控威望: 8111 點
下載積分: 17508 分
在線時間: 3276(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-28
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 前天
引用
引用第2樓eledesigner于2025-05-27 13:02發表的  :
這個HC_Compare 實時性好一點嗎，把當前值放到普通的D里邊比較實時性差嗎

肯定是高速比較指令好啊，沒有周期影響
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1942 個
工控威望: 2204 點
下載積分: 2927 分
在線時間: 2337(小時)
注冊時間: 2009-08-21
最后登錄: 2025-05-28
查看eledesigner的 主題 / 回貼
4樓  發表于: 前天
引用
引用第3樓夢雨天涯于2025-05-27 13:36發表的  :

肯定是高速比較指令好啊，沒有周期影響

試試看，這兩種差多少
sunpeng
123
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 121 點
下載積分: 563 分
在線時間: 25(小時)
注冊時間: 2022-07-26
最后登錄: 2025-05-28
查看sunpeng的 主題 / 回貼
5樓  發表于: 前天

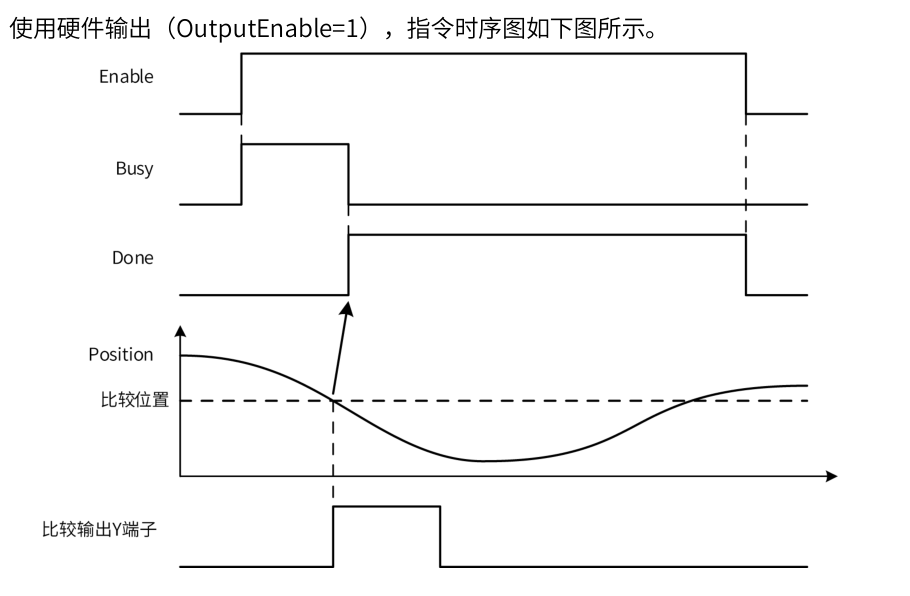

圖片：
手冊有明確的指令引腳示意圖的啊，而且OUTPUTENABLE  引腳可以關聯硬件輸出啊
