樓主  發表于: 7天前
圖片:

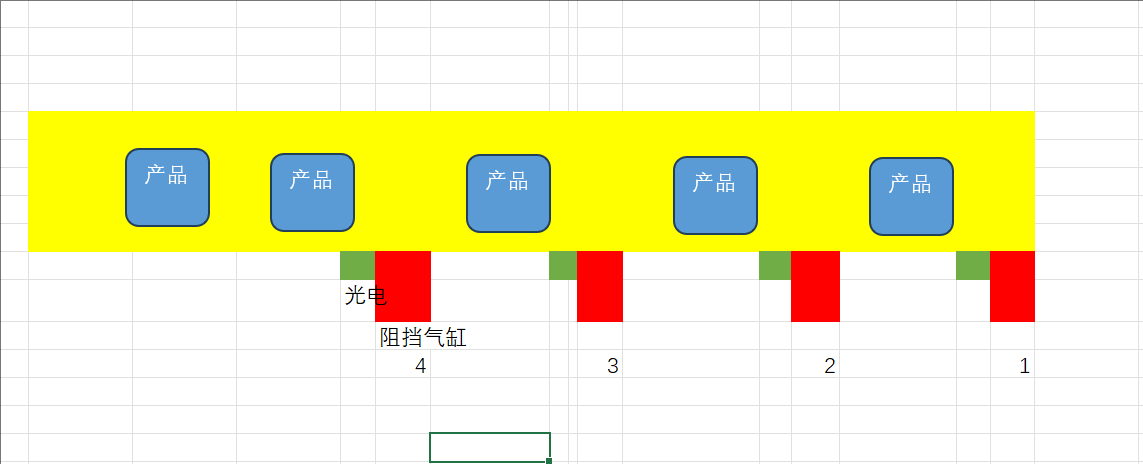

皮帶線阻擋氣缸控制:黃色是皮帶線,綠色是光電感應,紅色是阻擋氣缸。  怎樣控制阻擋1234順序阻擋。  放行1,然后234補上。
士林變頻器代理 18312516885
快樂小學生
好好學習,天天向上
級別: 論壇先鋒
精華主題: 0
發帖數量: 513 個
工控威望: 1118 點
下載積分: 1937 分
在線時間: 263(小時)
注冊時間: 2023-09-21
最后登錄: 2025-07-24
查看快樂小學生的 主題 / 回貼
1樓  發表于: 7天前
應該都是在上升阻擋狀態,在自己的下游是屬于空閑時,再下降排出,排出后阻擋氣缸上升等待排入,但是要注意氣缸4后面的產品撞在一起了。
冠軍歐洲
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 312 點
下載積分: 2691 分
在線時間: 712(小時)
注冊時間: 2018-10-19
最后登錄: 2025-07-24
查看冠軍歐洲的 主題 / 回貼
2樓  發表于: 6天前
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4831 個
工控威望: 8249 點
下載積分: 18027 分
在線時間: 3384(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-24
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 6天前
例如想要2放行,那就要判斷1是否有料和是否擋住……1放行也是如此,判斷后面有沒有料,沒有料就打開
微信hui530527      b站賬號,非標自動化譚工
請不要隨意加我,不會隨便通過。QQ群462042464
wchny123
級別: 探索解密
精華主題: 0
發帖數量: 170 個
工控威望: 186 點
下載積分: 1456 分
在線時間: 191(小時)
注冊時間: 2024-12-19
最后登錄: 2025-07-24
查看wchny123的 主題 / 回貼
4樓  發表于: 6天前
除了樓上說的方式,還需要注意報警的處理,例如人工處理異常,產品弄亂了,也要能保持正常生產。這種方式做過好多條自動線體
shang163
級別: 略有小成
精華主題: 0
發帖數量: 12 個
工控威望: 200 點
下載積分: 689 分
在線時間: 41(小時)
注冊時間: 2016-03-19
最后登錄: 2025-07-24
查看shang163的 主題 / 回貼
5樓  發表于: 4天前
學習了
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 827 個
工控威望: 1206 點
下載積分: 570 分
在線時間: 665(小時)
注冊時間: 2019-09-22
最后登錄: 2025-07-24
查看gxtmdb82164的 主題 / 回貼
6樓  發表于: 4天前
把后面幾個氣缸的到位開關串到前面的光電輸入不就行了~

本質上就是一個優先級控制,
工位4的優先級最高沒有任何條件,光電有信號就觸發氣缸4動作
工位3的光電要觸發氣缸3還需要串入4的到位信號(或者莽一點直接串工位4的氣缸電磁閥輸出信號)
工位2串工位3的動作信號,一個接一個就行了

最簡單的辦法還是寫一個fb,增加一個是否使能的條件,工位4的使能條件直接接入alwaysOn,其他的工位使能接入下一個工位的動作信號

有多少個工位就拉多少個fb,包括故障處理都可以寫到fb里面,做統一處理
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1312 個
工控威望: 2018 點
下載積分: 3009 分
在線時間: 1056(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-24
查看wangnaizhi的 主題 / 回貼
7樓  發表于: 4天前
不停輸送帶的話 你首先要考慮一下 你的消耗速度能不能跟上 能跟上就可以 不能咋討論都是空話
停輸送帶的話  那就沒有啥問題了 都不用討論的 最基本的控制
[ 此帖被wangnaizhi在2025-07-21 15:15重新編輯 ]
麥克朱
級別: 家園?
精華主題: 0
發帖數量: 581 個
工控威望: 782 點
下載積分: 227 分
在線時間: 241(小時)
注冊時間: 2022-07-11
最后登錄: 2025-07-24
查看麥克朱的 主題 / 回貼
8樓  發表于: 4天前
記狀態,0123對應無料,入料中,到位,出料中,每個工位根據自身狀態選擇動作
