樓主  發表于: 2008-09-02 15:56
小弟跪求,按書上程序?qū)懭?不能仿真為什么?現在就是按書的SFC圖寫入程序后,想仿真驗證一,結果不行,但仿真軟件也就有提示說有不支持的指令,就是按下停止按鈕后不能正常的停止.請各位高手幫幫看看,謝謝了程序上都用注釋的,相信不用占用大家多少時間的,再次謝謝了!!!!
[ 此帖被丙丙在2008-09-03 09:49重新編輯 ]
附件： 新控制.rar (10 K) 下載次數:23
網站提示: 請不要用迅雷下載附件，容易出錯
天空流星
SZ-CL
級別: 網絡英雄
精華主題: 0
發帖數量: 571 個
工控威望: 6193 點
下載積分: 20463 分
在線時間: 560(小時)
注冊時間: 2008-03-17
最后登錄: 2024-12-21
查看天空流星的 主題 / 回貼
1樓  發表于: 2008-09-02 16:59

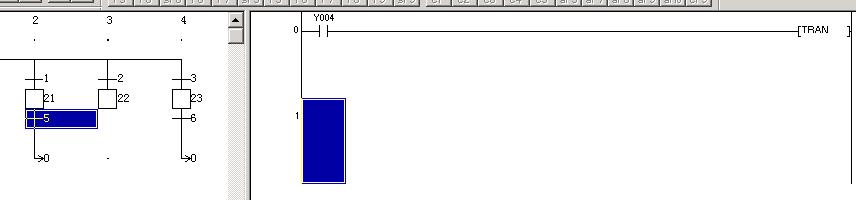

圖片：
不知道為什么, 你的S22下面沒有了
不能停止是因?yàn)闂l件5不對,S21里的只執行一個周期就過了
本帖最近評分記錄：
  • 下載積分:+3(丙丙) 熱心助人!
  • 下載積分:+3(jake2008y) 熱心助人!
    丙丙
    級別: 略有小成
    精華主題: 0
    發帖數量: 400 個
    工控威望: 418 點
    下載積分: 1516 分
    在線時間: 131(小時)
    注冊時間: 2008-05-04
    最后登錄: 2023-10-19
    查看丙丙的 主題 / 回貼
    2樓  發表于: 2008-09-02 20:28
    引用
    引用第1樓king125于2008-09-02 16:59發表的  :
    不知道為什么, 你的S22下面沒有了
    不能停止是因?yàn)闂l件5不對,S21里的只執行一個周期就過了

    樓上的這位大哥請問這個S21里的只的執行一個周期就過了是應該怎么改哦?小第實在是搞不明白.謝謝幫幫改改  S22我己經可以自己改了
    ljl5130
    中國工控！雄起！
    級別: 略有小成
    精華主題: 0
    發帖數量: 470 個
    工控威望: 487 點
    下載積分: 2266 分
    在線時間: 284(小時)
    注冊時間: 2008-07-18
    最后登錄: 2024-12-17
    查看ljl5130的 主題 / 回貼
    3樓  發表于: 2008-09-02 22:14
    大哥！哪有注釋哦�。�
    丙丙
    級別: 略有小成
    精華主題: 0
    發帖數量: 400 個
    工控威望: 418 點
    下載積分: 1516 分
    在線時間: 131(小時)
    注冊時間: 2008-05-04
    最后登錄: 2023-10-19
    查看丙丙的 主題 / 回貼
    4樓  發表于: 2008-09-03 09:50
    大家?guī)臀铱纯?注釋我加上了.
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 571 個
    工控威望: 6193 點
    下載積分: 20463 分
    在線時間: 560(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-12-21
    查看天空流星的 主題 / 回貼
    5樓  發表于: 2008-09-03 11:09
    圖片：
    沒有注解, 不知道你的S21到底是干什么的,看程序象是延時停止用的,
    那條件5就應該是Y4的常閉啊
    本帖最近評分記錄：
  • 下載積分:+3(丙丙) 熱心助人!謝謝哦
    丙丙
    級別: 略有小成
    精華主題: 0
    發帖數量: 400 個
    工控威望: 418 點
    下載積分: 1516 分
    在線時間: 131(小時)
    注冊時間: 2008-05-04
    最后登錄: 2023-10-19
    查看丙丙的 主題 / 回貼
    6樓  發表于: 2008-09-03 13:21
    引用
    引用第5樓king125于2008-09-03 11:09發表的  :
    沒有注解, 不知道你的S21到底是干什么的,看程序象是延時停止用的,
    那條件5就應該是Y4的常閉啊

    謝謝樓上的正是所講可以了
    duquanplc
    DDD
    級別: 略有小成
    精華主題: 0
    發帖數量: 260 個
    工控威望: 404 點
    下載積分: 703 分
    在線時間: 219(小時)
    注冊時間: 2008-08-25
    最后登錄: 2024-12-21
    查看duquanplc的 主題 / 回貼
    7樓  發表于: 2008-09-07 09:13
    你的SFC圖有問題
    譚新
    我努力，我成功
    級別: 家園�？�
    精華主題: 0
    發帖數量: 562 個
    工控威望: 636 點
    下載積分: 1503 分
    在線時間: 444(小時)
    注冊時間: 2008-07-18
    最后登錄: 2014-12-14
    查看譚新的 主題 / 回貼
    8樓  發表于: 2008-09-08 17:41
    SFC   有沒有問題  自己檢查下
