樓主  發表于: 2008-11-05 21:39

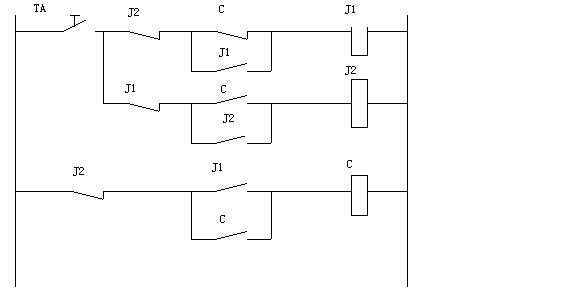

有幾個工控論壇上說用一個按鈕隨便你用幾個繼電器組成一個單按鈕起停的題目。本人看到后做了一個圖。用了三個繼電器。

ljl5130
中國工控！雄起！
級別: 略有小成
精華主題: 0
發帖數量: 469 個
工控威望: 485 點
下載積分: 2262 分
在線時間: 284(小時)
注冊時間: 2008-07-18
最后登錄: 2024-06-29
查看ljl5130的 主題 / 回貼
1樓  發表于: 2008-11-06 10:43
研究原理可以,但不能用于設備上,因為不是百分百可靠!親自做一個實驗一下就明白
pingwuhui83
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 295 點
下載積分: 740 分
在線時間: 52(小時)
注冊時間: 2007-04-28
最后登錄: 2013-08-08
查看pingwuhui83的 主題 / 回貼
2樓  發表于: 2008-11-06 12:49
那按鈕一松接觸器不是就沒電了嗎?
zwz579
這系蝦米社會，七透的比打拼的錢卡多。
級別: 略有小成
精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的 主題 / 回貼
3樓  發表于: 2008-11-06 18:37
假如有人按鈕一直壓住會有什么結果?
共同學習，共同進步。 www.xmohm.com
wzqzj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wzqzj的 主題 / 回貼
4樓  發表于: 2008-11-06 19:23
設計的目的是什么?J2根本沒的用。C是動了就不會停。搞不懂的設計。
本帖最近評分記錄：
  • 下載積分:+2(吳zhiqiang)
    謝榮金
    陽光明媚
    級別: 略有小成
    精華主題: 0
    發帖數量: 207 個
    工控威望: 283 點
    下載積分: 1685 分
    在線時間: 149(小時)
    注冊時間: 2008-06-17
    最后登錄: 2024-09-20
    查看謝榮金的 主題 / 回貼
    5樓  發表于: 2008-11-06 19:42
    可以的，我試過。
    jiyouwang
    級別: 家園�？�
    精華主題: 0
    發帖數量: 1139 個
    工控威望: 690 點
    下載積分: 1889 分
    在線時間: 625(小時)
    注冊時間: 2007-10-10
    最后登錄: 2024-01-26
    查看jiyouwang的 主題 / 回貼
    6樓  發表于: 2008-11-06 19:50
    上面的設計是可以用的，按一次啟動，再按一次停止
    謝榮金
    陽光明媚
    級別: 略有小成
    精華主題: 0
    發帖數量: 207 個
    工控威望: 283 點
    下載積分: 1685 分
    在線時間: 149(小時)
    注冊時間: 2008-06-17
    最后登錄: 2024-09-20
    查看謝榮金的 主題 / 回貼
    7樓  發表于: 2008-11-06 20:30
    樓上的線路不能用
    angela1024
    級別: 略有小成
    精華主題: 0
    發帖數量: 129 個
    工控威望: 234 點
    下載積分: 624 分
    在線時間: 75(小時)
    注冊時間: 2008-09-12
    最后登錄: 2012-08-23
    查看angela1024的 主題 / 回貼
    8樓  發表于: 2008-11-06 21:19
    樓主的可以用
    奉老三
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看奉老三的 主題 / 回貼
    9樓  發表于: 2008-11-06 21:49
    一個繼電器和座要多少錢？一個按鈕涅？意義不大
    奉老三
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看奉老三的 主題 / 回貼
    10樓  發表于: 2008-11-06 21:51
    長按就沖突
    吳zhiqiang
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看吳zhiqiang的 主題 / 回貼
    11樓  發表于: 2008-11-06 23:05
    不可用的線路不用發OK
