樓主  發表于: 2009-02-11 12:36
請問個高人三菱MR-J2S-20A的驅動器上的電源端L1  L2  L3怎么接線。而上面的說明是220-280V的電源，不知怎么接線。請大家指點。謝謝！
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4833(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-15
查看zyfzxh的 主題 / 回貼
1樓  發表于: 2009-02-11 12:40
圖片：

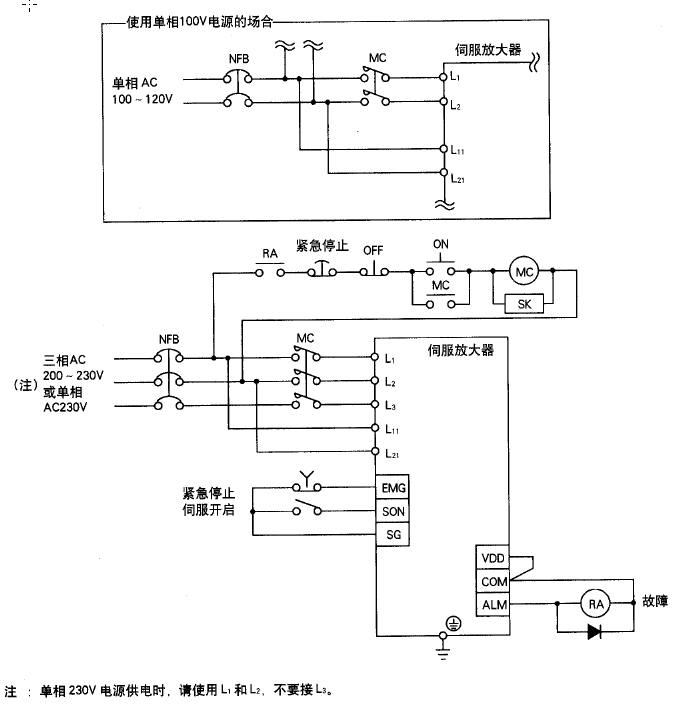

最好是看看手冊,如符圖
我愛工控
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 411 點
下載積分: 503 分
在線時間: 324(小時)
注冊時間: 2008-06-27
最后登錄: 2024-10-20
查看我愛工控的 主題 / 回貼
2樓  發表于: 2009-02-11 18:37
謝謝1樓的指教讓我增長見識了,沒手冊看供應商沒給我手冊所以只有到家園來請教了.
我愛工控
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 411 點
下載積分: 503 分
在線時間: 324(小時)
注冊時間: 2008-06-27
最后登錄: 2024-10-20
查看我愛工控的 主題 / 回貼
3樓  發表于: 2009-02-11 18:42
不好意思還有不明白的地方,請問:還有單相220V的N線怎樣怎么接呢
chenlf
級別: 家園常客
精華主題: 0
發帖數量: 245 個
工控威望: 527 點
下載積分: 573 分
在線時間: 1136(小時)
注冊時間: 2007-07-04
最后登錄: 2024-11-13
查看chenlf的 主題 / 回貼
4樓  發表于: 2009-02-11 19:39
L1 L2一個接火線一個接零線了
