樓主  發表于: 2008-11-16 23:09

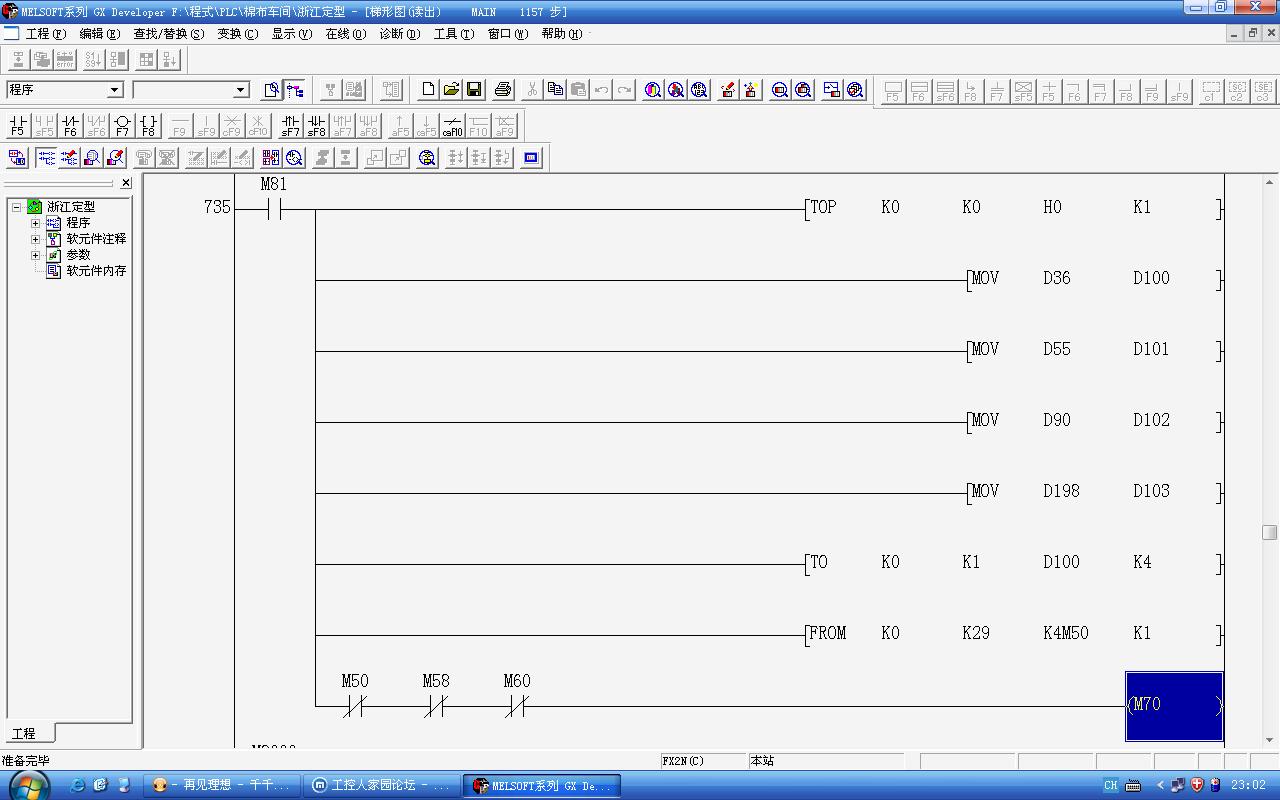

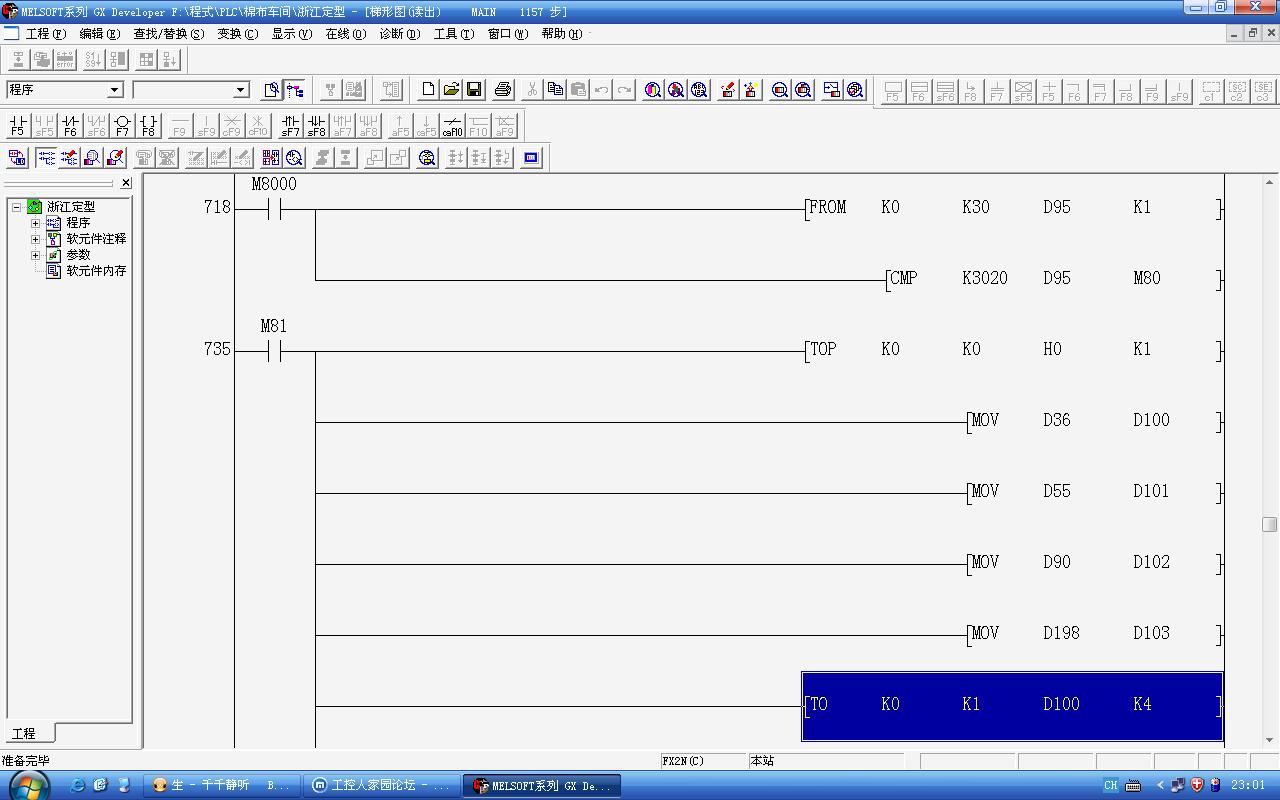

圖片：
圖片：
要點樣M81才可接通？能否可以詳細解釋一下這段程序？謝謝！
心情不錯
級別: 家園�？�
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1620(小時)
注冊時間: 2007-07-13
最后登錄: 2024-11-11
查看心情不錯的 主題 / 回貼
1樓  發表于: 2008-11-17 13:26
樓主  你的 程序 不完整啊  這只是其中一段   m81要導通  是不是在其它地方控制了
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158620 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-11
查看sjm213的 主題 / 回貼
2樓  發表于: 2008-11-17 14:31
當D95內數據等于K3020時M81接通；
要知道是什么模擬量模塊，并且結合整個程序，才能對應其BFM了解這段程序的含義。
xueyong
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xueyong的 主題 / 回貼
3樓  發表于: 2008-11-17 14:33
CMP是比較指令
CMP K3020 D95 M80的意思是比較K3020和D95的值
K3020>D95時，M80開
K3020=D95時，M81開
K3020<D95時，M82開。
你的程序里如果要M81動作，就必須D95的值等于K3020。
建議你還是看看指令手冊。
以上 QQ:410416398
lwj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lwj的 主題 / 回貼
4樓  發表于: 2008-11-17 22:14
關鍵是[FROM  K0  K30  D95  K1]；[TOP  K0  K0  H0   K1]；[TOP  K0  K1  D100  K4]；[FROM  K0  K29  K4M50  K1]這幾個指令是什么意思？還有M50  M58  M60是什么時候動作？
lwj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lwj的 主題 / 回貼
5樓  發表于: 2008-11-17 22:16
多謝各指點！比較指令是明白的。
晴仁枝幾
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看晴仁枝幾的 主題 / 回貼
6樓  發表于: 2008-11-18 12:02
支持
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108072 分
在線時間: 4832(小時)
注冊時間: 2006-08-10
最后登錄: 2024-10-30
查看zyfzxh的 主題 / 回貼
7樓  發表于: 2008-11-18 16:06
引用
引用第4樓lwj于2008-11-17 22:14發表的  :
關鍵是[FROM  K0  K30  D95  K1]；[TOP  K0  K0  H0   K1]；[TOP  K0  K1  D100  K4]；[FROM  K0  K29  K4M50  K1]這幾個指令是什么意思？還有M50  M58  M60是什么時候動作？


第一個是讀取模塊識別號；第二個是設置模塊四個通道的輸出方式；第三個是D100-D103四個數據分別寫入到四個輸出數據通道；第四個是讀取模塊錯誤狀態
本帖最近評分記錄：
  • 下載積分:+2(lwj) 熱心助人!
    lwj
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lwj的 主題 / 回貼
    8樓  發表于: 2008-11-21 20:32
    謝謝樓上的朋友！麻煩祥細說明一下每個指令的每一個部分是什么功能（作用）。如FROM指令的KO是？K30是？D95是？K1是？請指教！
    向夢飛
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看向夢飛的 主題 / 回貼
    9樓  發表于: 2008-11-21 21:33
    回樓上的朋友
    是讀出零號模塊，30號寄存器，把數據讀到D95，讀出位數為1位。
    lwj
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lwj的 主題 / 回貼
    10樓  發表于: 2008-11-23 21:33
    引用
    引用第9樓向夢飛于2008-11-21 21:33發表的  :
    回樓上的朋友
    是讀出零號模塊，30號寄存器，把數據讀到D95，讀出位數為1位。

    30號寄存器是什么意思？
    lwj
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lwj的 主題 / 回貼
    11樓  發表于: 2008-11-23 21:35
    引用
    引用第10樓zhzh791126于2008-11-22 13:40發表的  :
    建議樓主看看三菱FX的編程說明書，這些指令都你必備的

    看不明白！唉讀書那時不用功！望指點一二！
    • «
