樓主  發表于: 2008-11-06 11:41
請教主控指令在GX Developer軟件中和在swopc-FXGP/WIN-C軟件中是怎樣畫的，而不至于軟件報錯和無法轉換，能提供圖示和手冊更好。
fayahui
做人要厚道，做事要詭道
級別: 家園�？�

精華主題: 0
發帖數量: 810 個
工控威望: 733 點
下載積分: 1423 分
在線時間: 2200(小時)
注冊時間: 2008-06-13
最后登錄: 2016-12-21
查看fayahui的 主題 / 回貼
1樓  發表于: 2008-11-06 11:59
輸入后點轉換就會出現
火狐
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看火狐的 主題 / 回貼
2樓  發表于: 2008-11-06 12:43
給你一例子
LD  X000
MC  N0 M0
LD  X001
OR  Y000
OUT  Y000
MCR  N0
LD   X2
OUT  Y001
END
fert
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 233 點
下載積分: 516 分
在線時間: 97(小時)
注冊時間: 2008-08-09
最后登錄: 2016-08-15
查看fert的 主題 / 回貼
3樓  發表于: 2008-11-06 13:16
以上壇友說的是ST中實現，我問的是在梯形圖中怎么畫。
王銳
向大家學習
級別: 工控俠客
精華主題: 1 篇
發帖數量: 654 個
工控威望: 3295 點
下載積分: 6691 分
在線時間: 1062(小時)
注冊時間: 2008-10-24
最后登錄: 2014-01-09
查看王銳的 主題 / 回貼
4樓  發表于: 2008-11-10 22:03
你把二樓朋友指令輸進去后，在梯形圖中會自動轉換
abo123456
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看abo123456的 主題 / 回貼
5樓  發表于: 2008-11-12 19:13
不需要?jiǎng)澋�，寫入后按F4就會出現的
dywbq
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dywbq的 主題 / 回貼
6樓  發表于: 2009-03-17 20:15
我試過很多次,轉換后顯示不出來
dihulai
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 208 點
下載積分: 508 分
在線時間: 40(小時)
注冊時間: 2009-03-15
最后登錄: 2024-09-01
查看dihulai的 主題 / 回貼
7樓  發表于: 2009-03-18 22:12
當輸入指令后沒轉換前在左能流線上看不到M***觸點，在程序轉換后就出現了，主控觸點。
你說的是不要轉換地直接畫上去嗎？
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
8樓  發表于: 2009-03-19 09:38

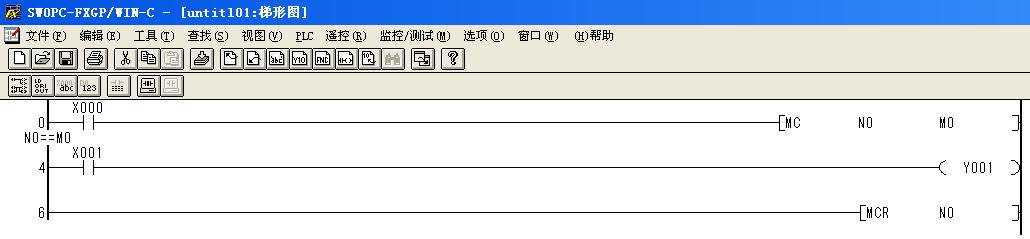

swopc-FXGP/WIN-C：直接轉換  后 效果
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
9樓  發表于: 2009-03-19 09:39

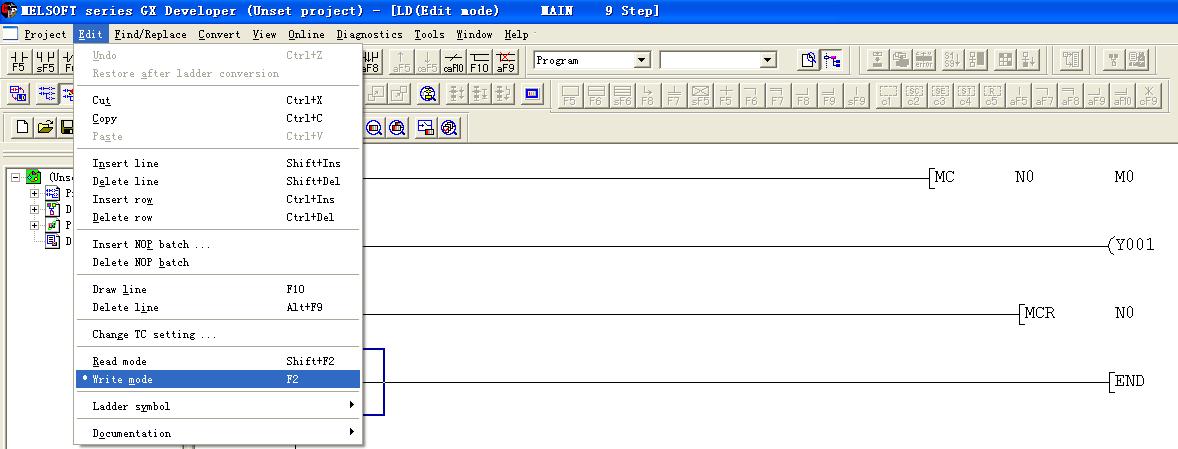

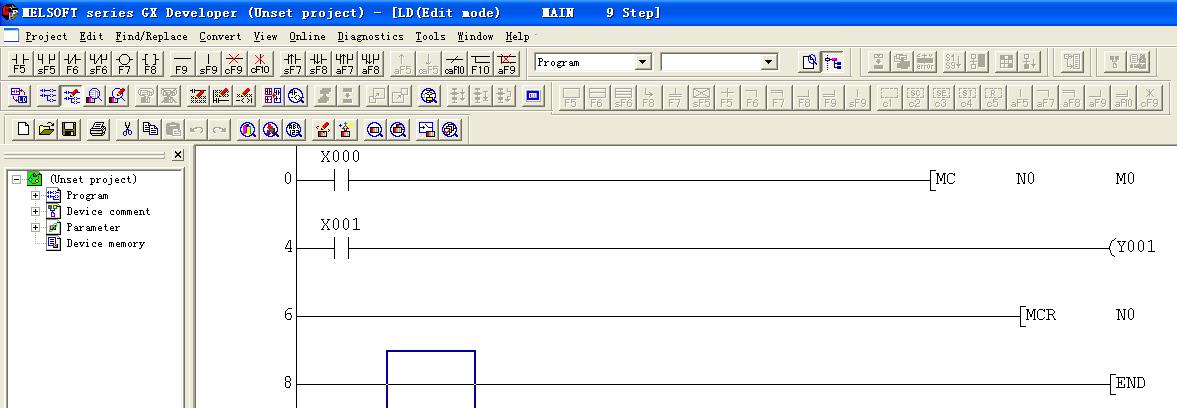

GX Developer：  在  寫入  模式  編程 效果


sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158600 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-09
查看sjm213的 主題 / 回貼
10樓  發表于: 2009-03-19 09:40

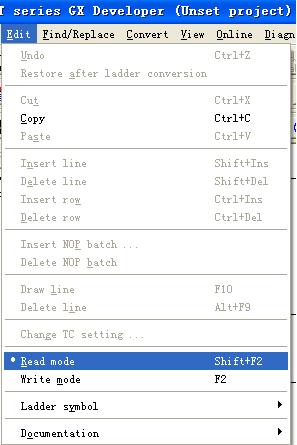

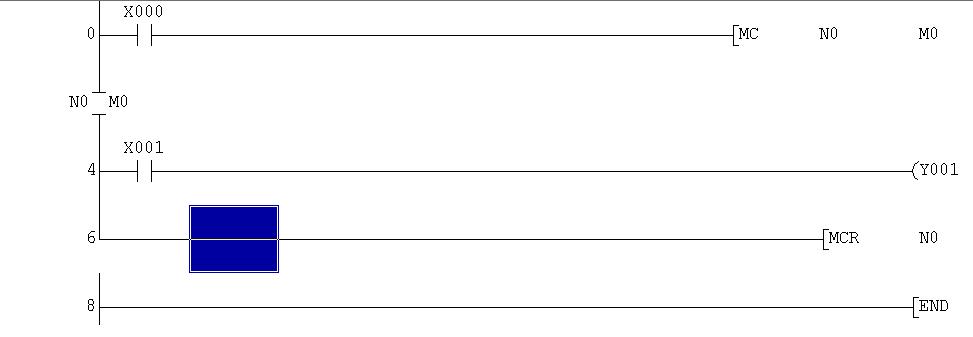

要切換到 讀出 模式  效果
