樓主  發表于: 2009-04-26 14:43
各位：請教下，一塊直流調速板帶額定的電阻做假負載 電樞輸出端子能到180V左右 為什么帶直流電機后，電樞電壓就上不去（勵磁恒定，由220交流直接橋式整流后送勵磁線圈）， 才20V左右， 電機轉非常慢，但是一點都不平穩，一卡一卡的， 停電2個手指頭就能盤動電機軸。
luyuemin
工控人
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的 主題 / 回貼
1樓  發表于: 2009-04-27 21:37
電樞可能有匝間短路。
ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
2樓  發表于: 2009-04-27 22:36
是不是整流橋損壞，使電機帶交流成份運轉。
ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
3樓  發表于: 2009-04-27 22:39
還有可能是高壓濾波電容干枯。
心情不錯
級別: 家園常客
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1621(小時)
注冊時間: 2007-07-13
最后登錄: 2024-12-23
查看心情不錯的 主題 / 回貼
4樓  發表于: 2009-04-28 10:38

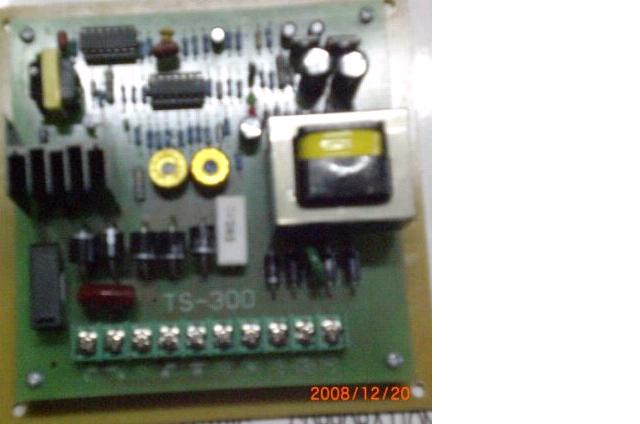

圖片：
電機功率 多大的？？   我用的是小功率的。
liyonglei106
山東元鑫智能科技有限公司
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 229 點
下載積分: 456 分
在線時間: 92(小時)
注冊時間: 2008-08-01
最后登錄: 2024-12-11
查看liyonglei106的 主題 / 回貼
5樓  發表于: 2009-04-28 12:02
開環控制還是閉環控制
山東，15154199799
PLC編程調試，擅長西門子、三菱、歐姆龍、基恩士、匯川、臺達等品牌，工業機器人編程調試，擅長庫卡（KUKA）、ABB、發那科（FANUC）、安川（YASKAWA）、埃斯頓（ESTUN）、川崎（KAWASAKI）等品牌，上位機軟件、工業軟件開發等。
yanzhongjian
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 194 點
下載積分: 577 分
在線時間: 7(小時)
注冊時間: 2009-04-28
最后登錄: 2024-05-30
查看yanzhongjian的 主題 / 回貼
6樓  發表于: 2009-04-28 18:54
應該檢查電機
jack007kkk
級別: 略有小成
精華主題: 0
發帖數量: 234 個
工控威望: 338 點
下載積分: 11217 分
在線時間: 178(小時)
注冊時間: 2008-07-02
最后登錄: 2024-12-01
查看jack007kkk的 主題 / 回貼
7樓  發表于: 2009-04-28 19:37
謝謝各位:我再補充下:該板子用的是電樞電壓反饋,電樞電壓正極直接到電機,負極先經過一個大電感再到電機,同時接到反饋端子,接2KW的電阻做假負載,電壓能輸出到185V以上,因為同時并聯了個燈泡觀察電壓波動.表測和看燈光,電壓穩定,輸出電流接近9A.又單獨接個小直流電機,控制正常.只有接這個2KW的直流電機不行.今天又做個實驗:把220交流直接半波整流加到電樞上,勵磁還用原來的(固定不可調的),結果頭一次35A的2極管穿了一個,更換,繼續,這次管子沒穿,電機也沒轉起來,軸只是左右擺動.該電機正常是腳踏開關控制個電位器調速.也就是說開始啟動速度不高.
張平全
為國出力的時候到了
級別: 家園�？�
精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 468(小時)
注冊時間: 2008-04-25
最后登錄: 2024-12-19
查看張平全的 主題 / 回貼
8樓  發表于: 2009-04-28 20:03
電機完蛋啦..........重繞吧
chenxushan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chenxushan的 主題 / 回貼
9樓  發表于: 2009-04-29 18:13
檢查一下電機電樞。
勿忘我
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 346 點
下載積分: 1696 分
在線時間: 256(小時)
注冊時間: 2009-04-04
最后登錄: 2023-01-12
查看勿忘我的 主題 / 回貼
10樓  發表于: 2009-04-29 21:33
看樣子是直流電機的電樞線圈的問題。
jack007kkk
級別: 略有小成
精華主題: 0
發帖數量: 234 個
工控威望: 338 點
下載積分: 11217 分
在線時間: 178(小時)
注冊時間: 2008-07-02
最后登錄: 2024-12-01
查看jack007kkk的 主題 / 回貼
11樓  發表于: 2009-04-30 14:48
感謝各位  按大家說的 仔細檢查電機  勵磁繞組阻值基本對稱 在放大鏡下 終于發現電樞繞組有燒煳的地方  看來真是電樞繞組壞掉了
