樓主  發表于: 2009-11-02 21:26

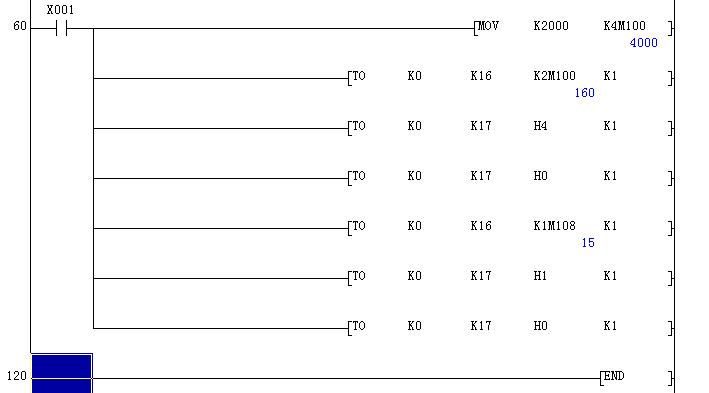

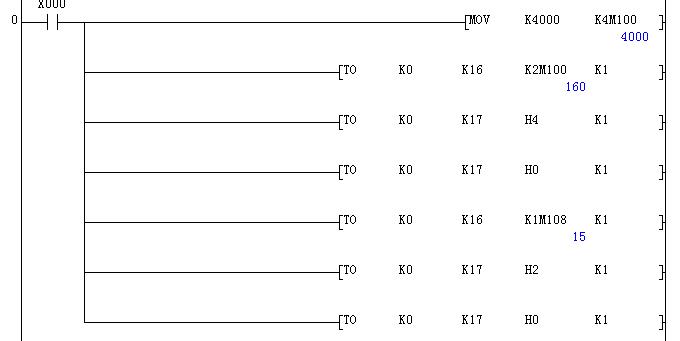

   請問如何用觸摸屏 PLC 和FX2N-2DA來控制變頻器啊?為什么我按說明書上的例子試2DA沒有模擬量輸出的?為什么TO K0 K17 H0004 K1     TO K0 K17 H0000  K1沒有輸出的這程序有沒有錯啊?

[ 此帖被a113118a在2009-11-05 22:27重新編輯 ]
a113118a
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a113118a的 主題 / 回貼
1樓  發表于: 2009-11-08 13:12
有沒人幫下忙啊
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9680 個
工控威望: 8578 點
下載積分: 16737 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-24
查看ymmfa的 主題 / 回貼
2樓  發表于: 2009-11-11 09:48
首先要看FX特殊功能模塊手冊,照手冊上的程序抄可以用的
只是手冊上有個地方共用了一個D,我喜歡分開用兩個D
控制變頻器通常是電壓控制 0_10V
你在變頻器上設置10V是100HZ  0V是HZ
然后根據2DA輸出的模擬量就可以控制變頻器的轉速了
如果有觸摸屏的話,通過屏來設置某個D   把這個D根據你的要求通過運算再發給2DA

特殊功能手冊:http://24x7lending.com/read-gktid-172.html
本帖最近評分記錄：
  • 下載積分:+3(鄉巴佬鄉巴佬) 熱心助人
    • 特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    tkj1986
    學習！學習！再學習
    級別: 略有小成
    精華主題: 0
    發帖數量: 101 個
    工控威望: 236 點
    下載積分: 455 分
    在線時間: 32(小時)
    注冊時間: 2008-11-23
    最后登錄: 2024-03-16
    查看tkj1986的 主題 / 回貼
    3樓  發表于: 2009-11-11 18:20
    2樓解答已經很詳細 就是這樣控制的
    讓我們一起進步，因為人總是活到老再學到老
    二球一哥
    沒有個性不簽名
    級別: 略有小成
    精華主題: 0
    發帖數量: 280 個
    工控威望: 388 點
    下載積分: 8433 分
    在線時間: 244(小時)
    注冊時間: 2009-09-24
    最后登錄: 2024-11-26
    查看二球一哥的 主題 / 回貼
    4樓  發表于: 2009-11-11 21:44
    謝謝2樓的朋友！
    本帖最近評分記錄：
  • 下載積分:+1(gonggouquan)
    a113118a
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看a113118a的 主題 / 回貼
    5樓  發表于: 2009-11-12 20:28
    我也是按你說的去做啊為什么2DA就是沒有模擬量輸出的為什么呢?
