樓主  發表于: 2010-03-26 18:04

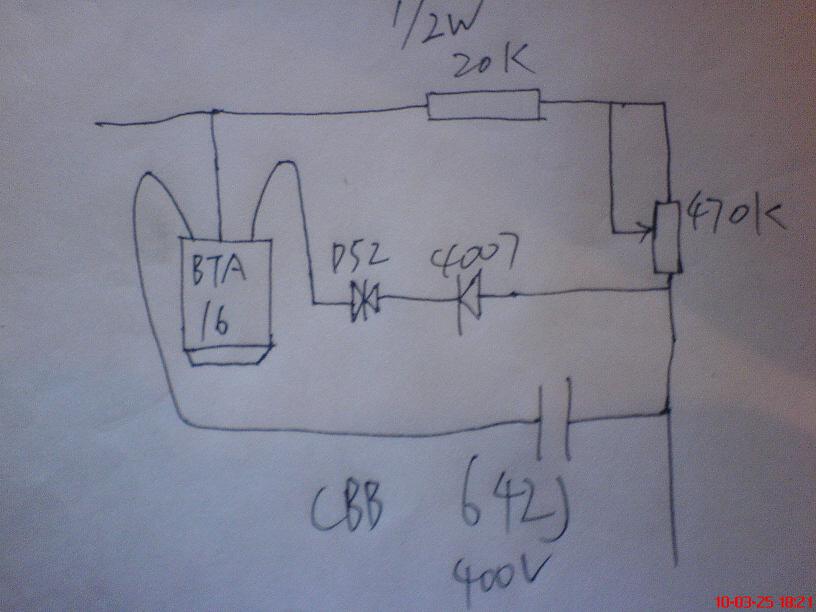

圖片：
這個電路能改成調壓電路嗎???控制電機!!!!
suuy79
燒不死的鳥就是鳳凰
級別: 家園�？�
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
1樓  發表于: 2010-03-26 19:21
上述電路可以實現簡單的交流調壓功能
但是電路需要進一步改進，比如增加RC吸收回路等
麥兜
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 128 點
下載積分: 644 分
在線時間: 30(小時)
注冊時間: 2010-03-19
最后登錄: 2012-07-12
查看麥兜的 主題 / 回貼
2樓  發表于: 2010-03-26 21:15
這電路輸出的是鋸齒波呀!!!!!!
suuy79
燒不死的鳥就是鳳凰
級別: 家園�？�
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
3樓  發表于: 2010-03-27 20:44
你從那個點測量得到的是鋸齒波？
不過仔細看了一下電路，發現你在雙向觸發二極管的前面還有一個4007
所以只能在正半周觸發，你把4007換成1K電阻就好了
中國工控
學習
級別: VIP會員
精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的 主題 / 回貼
4樓  發表于: 2010-03-29 20:37
買一個得了才10塊錢
