樓主  發表于: 2010-05-16 18:13
圖片：
圖片：
圖片：

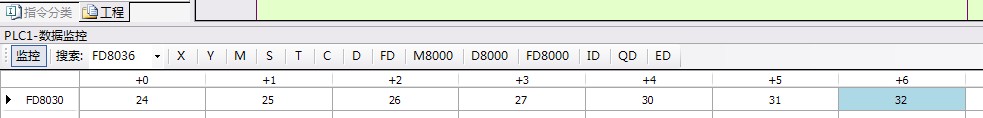

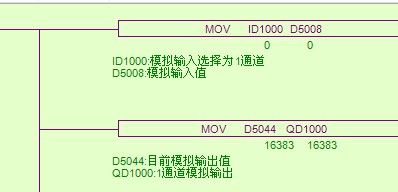

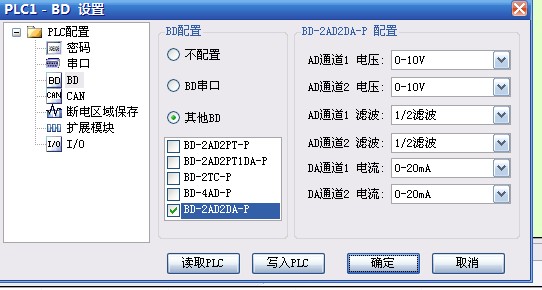

我現在使用的XC-2AD2DA-BD板，如何用軟件設定FD8036的工作模式呢？我現在只用到模擬輸入ID1000和模擬輸出QD1000，現在想把模擬輸入設置成0-10V輸入，模擬輸出設置成0-20MA輸出，我在軟件里BD板已經配置好，但是FD8306不會設置，請大家?guī)兔纯�。軟件監控顯示QD1000是16383也就是說現在一通道應該輸出20MA但是我用萬用表測量怎么沒電流信號呢？是不是沒設置FD8306的問題呢？大家看我BD的配置正確嗎？FD8306怎么設置呢？
[ 此帖被yingyou在2010-05-16 18:19重新編輯 ]
wzj810123
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wzj810123的 主題 / 回貼
1樓  發表于: 2010-05-16 21:13
我現在也在用信捷的 互相學習
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
2樓  發表于: 2010-05-17 08:13
我用的是信捷的2AD2PT的BD板，沒設置FD8306的數值也能正常使用。。。
成功的路上需要幫助
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
3樓  發表于: 2010-05-17 10:52
你的輸出設定值是不是超出設定范圍了。
成功的路上需要幫助
